GE IC698CRE030-EE 冗余处理器 | RX7i系列 CPU模块 快速发货

描述

关键技术规格

产品深度介绍

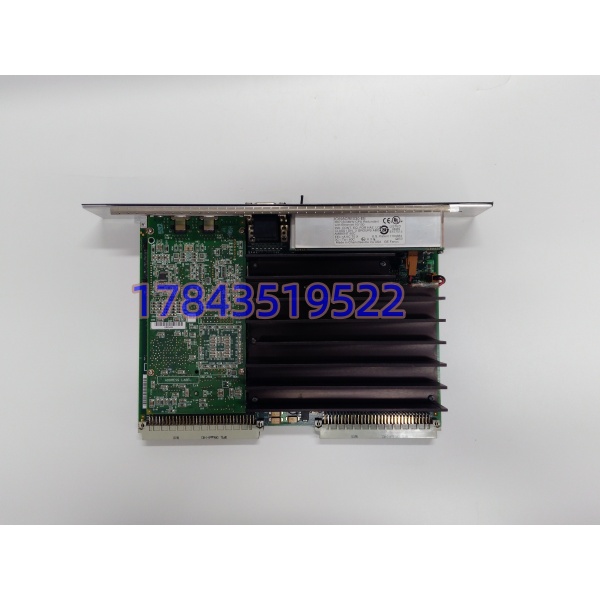

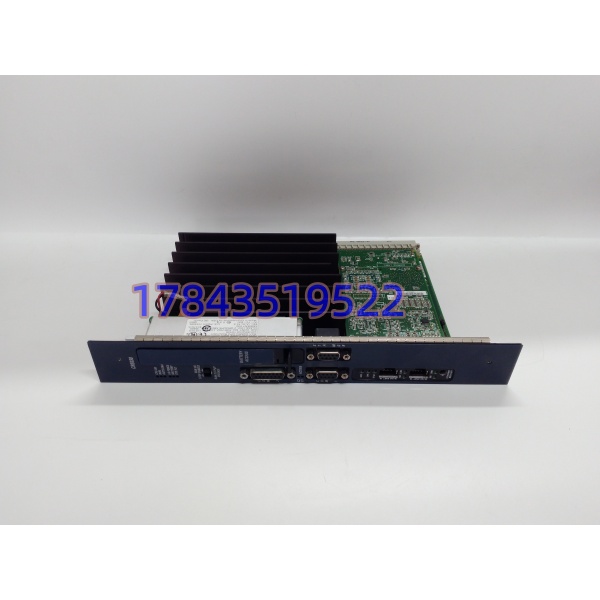

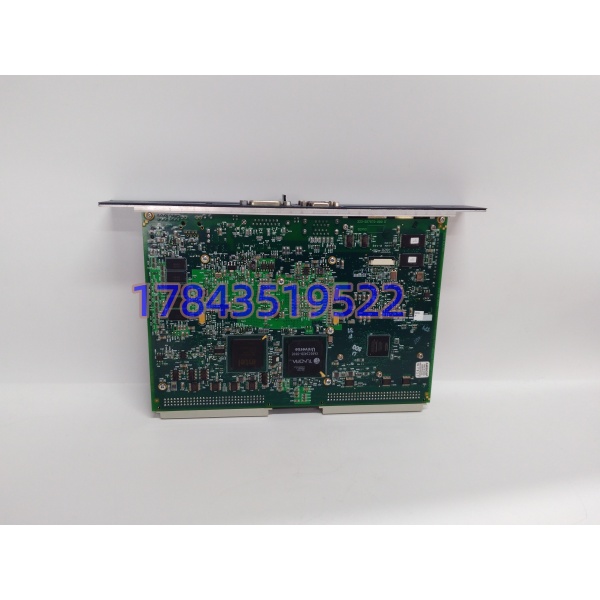

GE IC698CRE030-EE 是 PACSystems RX7i 系列的核心冗余CPU模块，型号里的门道得先说明白：CRE 代表“Controller Redundant Enhanced”（控制器冗余增强版），030 表示30MB用户内存，而 -EE 后缀则是一个特定的硬件/固件修订版本，可能包含针对特定项目的兼容性更新或对某些已知问题的修复 。它本质上就是为那些“绝对不能停”的应用场景设计的——比如炼油厂的反应器控制、电厂汽轮机保护、化工连续生产线的ESD系统。

这台CPU装在一台标准的VME64背板机架上，占用1个槽位 。在冗余配置里，你需要两台完全相同的机架，各插一块IC698CRE030-EE，再配上IC698RMX016冗余内存模块和专用光纤电缆，把两台机架连起来 。一个当主控制器跑程序，另一个当备用，通过光纤链路毫秒级同步数据和状态。一旦主CPU出问题（不管是硬件故障还是程序跑飞），备用CPU在10毫秒以内接管所有控制任务，整个过程对现场设备来说几乎无感知 。

接口方面，CPU自带两个10/100Mbps自适应以太网口，内置双口交换机功能 。这意味着你可以直接把编程电脑和HMI串成一个菊花链，不用额外加交换机。一个RS-232/485串口 留着给老设备调试或接第三方协议转换器。编程用 Proficy Machine Edition，支持梯形图、C语言、功能块图、结构化文本 ，对老工程师来说上手快，对新项目来说也能跑复杂算法。

RX7i 这个平台有个很实在的特点：向下兼容 GE 90-70 系列的 I/O 模块 。很多老厂升级改造，以前的90-70机架和I/O模块还能继续用，只需要换CPU和背板，能省一大笔钱。

应用场景与行业案例

一、工程痛点

做过程控制的都懂一个词——“非计划停机”。炼油厂的分馏塔，温度控制一乱，产品不合格是小事，搞不好要泄压放空，几十万就没了。电厂汽轮机润滑油泵停了，轴瓦烧了就是上千万的损失。在这种场景下，单CPU就是单点故障——你永远不知道它什么时候会死机。热备冗余解决的就是这个问题：两台CPU实时同步，坏一台另一台顶上，操作员甚至感觉不到切换发生。很多老厂的DCS系统升级，核心诉求就是“能不能让我不停产就把CPU换了”——IC698CRE030-EE这套架构就是干这个的。

二、典型应用场景

1. 石油化工 – 连续过程控制
   炼油厂的催化裂化装置、常减压蒸馏塔。这类场景温度压力控制环多、联锁逻辑复杂，CPU一停整条线就得切手动或紧急停车。IC698CRE030-EE的30MB内存足够跑大型控制程序和配方数据，热备架构保证切换无扰。
2. 电力行业 – 汽轮机/发电机保护系统
   电厂辅机控制、汽轮机振动监测保护、发电机励磁调节。这些系统对实时性和可靠性要求极高——说难听点，控制器故障导致跳机一次，够买好几块CPU了。
3. 化工 – 安全仪表系统（SIS）
   聚合反应釜的温度/压力安全联锁。虽然有独立的SIS系统，但DCS层面的冗余同样重要——至少要让操作站能实时看到现场状态，别一故障就成了“瞎子”。
4. 冶金 – 热连轧线控制
   热轧线一旦断带或停机，恢复生产要折腾好几个小时，废品一堆。主控CPU配冗余是标配，IC698CRE030-EE的处理速度和I/O容量扛得住高速轧制过程中的实时计算。
5. 水处理 – 大型SCADA站控
   省级供水管网的调度中心。虽然不算典型的高危场景，但停水一天对城市的影响大家都懂。冗余配置更多是为了“维护窗口”——换CPU不用停水，半夜干活也不着急。

三、案例：某石化厂DCS升级，3天不停产完成

去年华东一个炼化项目的老DCS升级，用的是GE 90-70系统，服役十几年了，CPU时不时报内存校验错。生产不能停——停车一天，上游炼油装置就得憋罐，下游乙烯装置没原料，直接损失400万/天。厂里给了采购两周窗口，但实际上留给施工的时间只有3天。

方案就是用替换原有的90-70 CPU机架，I/O模块保留不动，因为RX7i的VME64背板直接兼容90-70的I/O板卡 。施工那天，两个机架并行安装，先配好新的冗余系统，用光纤同步线把主备连起来，程序一次性下载进去。然后在一个生产间歇期（凌晨2点，处理量最低的时候），把I/O总线从老机架切到新机架。整个过程不到40分钟，生产参数掉了一点，但没停。

项目结束后，甲方仪表主任老刘说了句话：“这钱花得值——多花了30%的CPU钱，买的是不用半夜爬起来抢修的命。”
