描述
产品详情

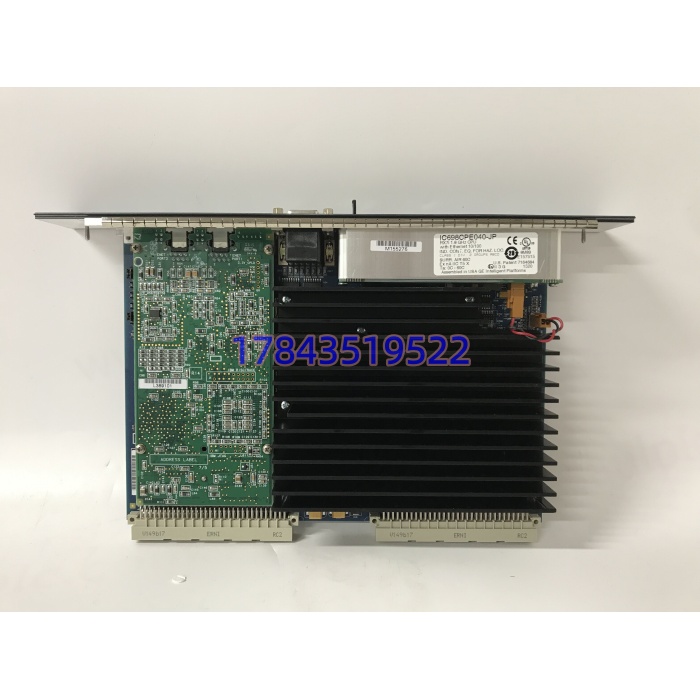

· 型号：IC698CPE040-JP
· 品牌：GE Fanuc（Emerson 接管售后链路）
· 系列：PACSystems RX7i
规格参数
| 参数项 | 典型值（IC698CPE040-JP，据 GE 原厂资料及 Emerson 遗留页汇总） |
|---|---|
| 产品定位 | RX7i 高性能 CPU 模块（日本合规版） |
| 处理器 | Intel Pentium-M，1.8 GHz，32 位，带浮点 |
| 用户内存 | 64 MB 电池备份 SDRAM（程序/符号/数据） |
| 用户闪存 | 64 MB 非易失 Flash（固件+程序镜像），≥10 万次擦写 |
| 布尔执行速度 | 0.069 ms / 千布尔指令（据 GE 原厂资料） |
| 程序容量 | 最多 512 程序块，单块 ≤128 KB |
| 离散 I/O 容量 | 32K 位（32,768 点） |
| 模拟 I/O 容量 | 32K 字（32,768 字） |
| 以太网接口 | 2×RJ45 10/100 Mbps，Auto-MDIX，支持 SRTP/Modbus TCP/EGD |
| 串口 | 1×RS-232、1×RS-485、1×RS-232 站管理口（Station Manager） |
| 冗余支持 | 是，需配 IC698RM001（光纤）/IC698RM002（电缆）及同版本固件 |
| 背板总线 | VME64，RX7i 机架（IC698CHSxxx） |
| 背板取电 | 5 V DC @ 6.8 A（典型），+12/-12 V 微量；非 24 V 外供模块本体 |
| 电池 | 外置锂电池包 IC698ACC701（BATT LED 亮起 48 h 内必换） |
| 编程软件 | Proficy Machine Edition v5.90+（JP 版日规界面需 v10 含日语包） |
| 工作温度 | 0…+60 ℃（需机架风扇托盘）；存储 -40…+85 ℃ |
| 区域合规 | JIS C 60950-1、VCCI Class A（JP 后缀核心差异，标准版为 CE/UL） |
| 尺寸/槽位 | 约 233×167×64 mm，占 RX7i 机架 2 槽 |
| 生命周期 | GE 原厂 EOL；Emerson Continued Lifecycle Support 有限供货，市面 NOS/拆机/翻新为主 |
产品介绍
从核心数据驱动视角看，RX7i 这代 CPU 的尴尬在于：它强得过头，以至于很多厂把它用在“本来 90-70 就够”的位置，结果停产后备件单价被炒到万元级，停机损失却按整线算。IC698CPE040-JP 在某个华东半导体尾气处理项目里碰过——主 CPU 风扇托盘停转，Pentium-M 过热降频，PID 扫描从 1.2 ms 拖到 9 ms，反应器温度控制品质掉到工艺员骂街。换风扇没用，最后发现是 JP 版铭牌下那个温控二极管老化，模块没宕但隐性劣化。这块 CPU 的价值不在 1.8 GHz 多快，而在它把 VME64 背板上的 90-70 I/O、VMIC 卡、第三方以太网设备全收编进同一套 EGD 域，迁移成本极高。
严格来说，它只在 RX7i 机架里合法存在，插 RX3i 背板物理尺寸不对、VME 时序也不认；Hot-Standby 切换要求主备同固件同硬件版本（含 -JP 后缀一致），拿标准 CPE040 替 JP 版跑冗余，切换时可能报“license mismatch”拒切。TCO 层面这是 A 类里的“心脏件”：单 NOS 件 1.2–1.8 万浮动，但 RX7i 机柜一旦无 CPU，整柜 I/O 全瘫，不是少几个点而是整线停车。Emerson 接手后归 Continued Lifecycle Support，新件不排产，按在役机架残寿 8–10 年做 LTB 是默认动作。备件策略上，每对冗余机架各 1 热备 + 厂库封 1 件 NOS 冷备 + 定期（≤24 个月）开机自检并倒电池，比故障后跨国找件省的是按小时计的启机费。
应用场景与库存策略
CPU 坏最贵的不是换卡工时，是“程序丢了”——电池失效超过 48 小时、RAM 掉电，工程师连夜从旧硬盘扒未归档的 .pdf 逻辑图重敲，按小时烧钱的是人力不是卡。
- 电力辅机控制（RX7i 机柜跑除灰/输煤顺序控制，挂 90-70 I/O 底座）：非它不可（VME64+EGD 域绑定）→ 建议冗余对每侧 1 件热备 + 厂库 1 件 NOS 冷备，同固件同后缀。
- 石化压缩机防喘振（PID 扫描要求 <2 ms，IC698CPE030 顶不住）：替代需整体降档或迁 AC800M → 建议 LTB 按 10 年残寿囤 3 件，别等机架退役。
- 半导体尾气处理（JP 版因日资厂 VCCI 验收留存）：允许用标准 CPE040 替 JP 版（非日本本地）→ 备 1 件翻新进 B 类缓冲层即可，但冗余对必须同后缀。
- 老 RX7i 改造过渡（迁 PACSystems RX3i/IC695 不现实，留 RX7i 残躯）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：东北某 PET 装置，RX7i 主控柜主 CPU 半夜 BATT 灯亮，值班没敢断，第二天一早电池彻底掉电，64 MB RAM 里跑的顺控程序全丢（Flash 里只存了镜像但符号表没备份）。热工班从 2019 年归档 PC 里翻出 .fx 工程，用 Proficy ME v7.5 重灌，卡在固件版本不一致上——现网 JP 卡固件 v5.20，备件盒里 NOS 卡是 v5.10，主备冗余配对失败。翻出 2018 年 LTB 囤的同后缀 JP 件换上，灌完程序 40 分钟恢复。那件 NOS 就是当年多买的一件“保险件”。事后该厂把 IC698CPE040-JP 安全库存从 0 提到“每冗余对 1 热备 + 厂库 1 NOS + 定期倒电池台账”，并把所有 RX7i 机架的 CPU 固件版本、电池到期日、程序哈希值归档。反思很直白——CPU 不常硬坏，但电池失效+固件错配+程序未归档三件事凑齐，就是一次软硬一起瘫。
