描述
产品详情

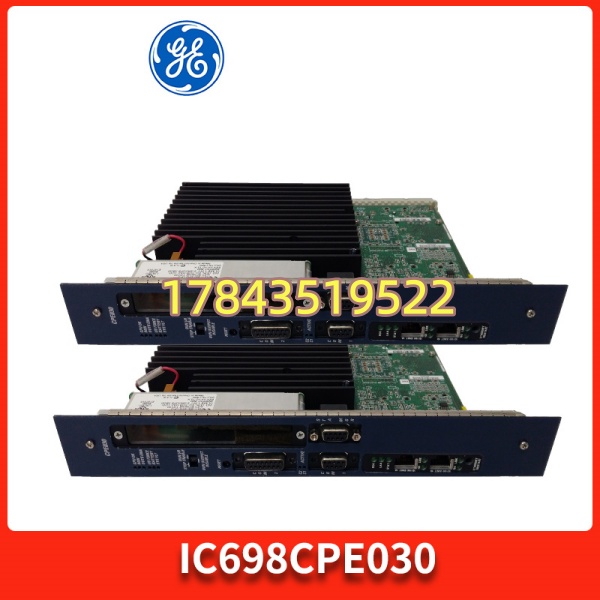

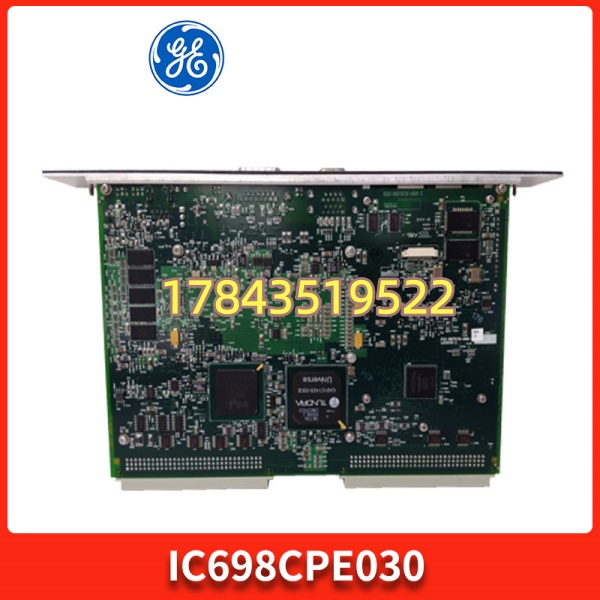

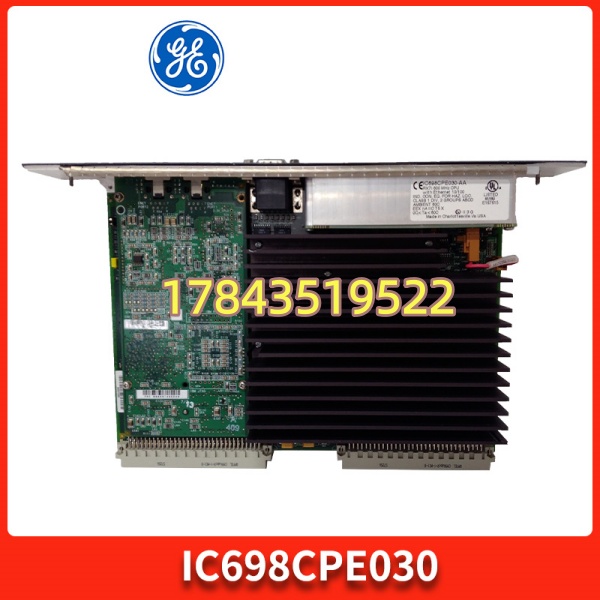

· 型号：IC698CPE030
· 品牌：GE Fanuc / GE Intelligent Platforms（Emerson）
· 系列：GE PACSystems RX3i Series — Central Processing Unit Module
规格参数
- 目录号：IC698CPE030（同系还有 CPE010/020/040——010=70MHz 1MB, 020=266MHz 3MB, 040=1GHz 10MB 等）
- 适用机架：IC698CHSxxx（RX3i 背板，如 IC698CHS117 7槽 / IC698CHS218 10槽），插 Slot 0（最左专用 CPU 槽）
- CPU 主频：300 MHz Intel 嵌入式 x86 兼容
- 用户内存：5 MB（用于存储 IEC 61131-3程序、符号表、变量、保持数据区——含电池备份 RAM + Flash 非易失存储）
- I/O 容量：最大支持 512 个本地/扩展 I/O 模块（依 PME 组态限制，实际受扫描时间约束建议 ≤256 模块分散点数）
- 程序执行：多任务（典型 16 个连续/周期性任务 + 中断任务），扫描时间依程序规模（典型 < 5 ms 中等逻辑）
- 通信端口：2×10/100Base-TX RJ45（内置 2-port Ethernet switch，支持 SRTP、Modbus TCP Server/Client、Profinet Controller 需 GSDML 及固件支持、Ethernet Global Data EGD）
- 串行口：无内置 RS232/485（需加 IC698ACC701 或串口模块 IC695CMM002 等若需老设备 Modbus RTU）
- 背板电流消耗：典型 1.2 A @ 5 V DC（需核对 IC698PSA/PSD 电源容量——PSA100 提供 3A@5V 通常够单 CPU+若干 I/O）
- 电池备份：外接 3.6 V 锂电池（IC698ACC701 电池盒组件或装在机架电池舱），保持用户 RAM 区及日期时钟——电池耗尽程序存 Flash 但保持位/VAR 初值丢
- 指示灯：RUN / STOP / I/O ACT / ENET LINK/ACT / BAT.LOW / ERR
- 编程软件：Proficy Machine Edition (PME) — Logic Developer PCU / PAC Machine Edition，版本需匹配 CPU Firmware
- 固件升级：通过 PME “Update Firmware” 或 FieldLoader 工具，注意 PME 与 FW 兼容性矩阵
- 工作温度：0 ～ +60℃（柜内）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 认证：CE / cULus / FM Cl.I Div.2（依铭牌），RoHS
- 生命周期：部分区域 EOL 推 CPE040/IC698CRE040，IC698CPE030 靠 NOS 及测试拆机；新项目倾向 IC698CPE040 或 CPL410 (RX3i Next Gen)
产品介绍
IC698CPE030 是 RX3i 的”大脑”——插在 RX3i 机架 0 槽，跑 PME 下装的 IEC 61131-3 程序，扫本地 I/O 及经 Ethernet/Genius 总线扩展远程 I/O，双网口内置交换可做上下行菊花链省交换机。相比老 90-70 CPU 788/789，它原生以太网、大内存、符号化编程，是 90-70 迁移 RX3i 的主流选。
坦白讲现场最容易踩坑的三点：①电池过期丢保持位（三年一换，换新电池动作 < 30s 防 RAM 掉）；②PME 版本与 CPU FW 不匹配（高版 PME 可下装低 FW 但通常需 FW ≥ 最低要求，跨大版本先升 FW）；③背板电源余量（CPE030 吃 1.2A@5V，满配多 AI/AO 需核实 IC698PSA100 是否够——PSA100 典型 3A@5V 一般 OK 但注意）。老线建议留同版本冷备，换板需 Restore 程序（.pcd/.pcy) 及确认 NVRAM 保持数据恢复。
应用场景与行业案例
痛点切入：
我在现场遇过食品厂 RX3i 柜 CPE030 BAT.LOW LED 亮数月未理——秋检停电后再上电 CPU 跳 STOP 报”Memory Cleared”，保持累计器和配方初值清掉。另一次 CPU 板老化上电 RUN 不亮——整线包装机 I/O 全掉，HMI 连不上。这种时候没备件直接等物流停产。
典型场景：
- 食品/饮料包装线（RX3i 控多伺服/变频器组）——CPE030 跑顺序+PID+配方，双网口一环上 HMI 一环上 MES/SCADA，老线 MRO 必保。
- 冶金辅线/水处理（90-70 → RX3i 迁移）——CPE030 配 IC697 兼容 I/O 保部分老模块复用，降低改造成本。
- 制药泡罩/胶囊线——RX3i + CPE030 作区域控制器，经 EGD/Ethernet 与 上位 Batch 通信。
- 保运冷备轮换——年检备份 .pcd + .pcy + Symbol Table 到 PC/服务器、换电池、同版本板轮流上电测 RUN。
真实案例：
华东某饮料厂吹灌旋一体线 2012 年投运 RX3i（IC698CPE030 + IC694/IC697 mix I/O），某次雷雨后 CPE030 RUN 灯不亮 ERR 闪——拔电查发现背板 5V 正常但 CPU 板不开机（疑似雷击感应打坏电源输入级 DC/DC），确认板级故障。库房有测试过拆机同 IC698CPE030（核对 FW Rev 兼容原 PME Vx.x），先断机架总电源→拔旧 CPU（注意电池连线先拔）→对新板涂新导热硅脂（如有散热片接触面）→插新 CPU→接电池盒→上电→STOP 闪（空程序）→PME “Go Online” → “Send Program to PLC” 选 Overwrite → 完成后切换 RUN → I/O 全回联、HMI Trend 恢复。全程停机约 40 min（含重新下载）。电仪工说”幸亏每年拷项目文件到移动硬盘也留云备份，也幸亏留了块同 FW 兼容冷备——这 CPU 一坏整线停机”。确实，RX3i CPU 三原则：PME 项目全备份(含 Symbol)、电池三年一换、留同型号(或确认 FW 兼容)冷备。
常见问题解答 (FAQ)
不建议。拔 CPU 立断 I/O 扫描与控制——整机架停。做法：切受影响回路手动/旁路 → 断机架电源（或确认可短暂停产）→ 更换 → 上电 → Download/Verify Program → 切 RUN → 恢复生产。保持数据依赖电池备份或重新下装。
Q2：换板后程序/保持数据会丢吗？怎么恢复？
用户程序存 CPU Flash（非易失），保持位/VAR Initial 值存电池备份 RAM。换新板 Flash 空 → 必须用 PME “Send Program to PLC”（或 Go Online → Upload if old still readable 但旧板坏通常不可 Upload）。建议每次修改后 Archive Project（.pcd/.pcy + Symbol Table）到本地及网络。新板也可先通过 “Store / Retrieve from Nonvolatile Memory” 若曾 Save to Flash 且电池未耗尽（部分版本支持 AutoSave NVM 但依赖电池）。保持初值若电池耗尽需重新初始化——这也是为什么要定期换电池及记下关键配方初值。
Q3：CPE030 和 CPE010 / CPE040 能互换吗？插槽和组态呢？
物理插槽相同(RX3i Slot 0)，但硬件型号不同 PME Hardware Config 需改——→CPE040 可右键 Change Module Type 再下载（通常 OK，需确认内存足够、FW 兼容）；→CPE010 内存小可能 Load Fail。采购按原精确型号 最稳；升 CPE040 需确认 PME 版本支持且重下装测试。
Q4：电池怎么处理？多久换？掉电程序会丢吗？
配套 3.6V 锂电（IC698ACC701 电池盒组件或机架电池舱），保持 RAM 区（保持位/定时器累计/VAR RETAIN）。程序/符号存 Flash 非易失——电池耗尽 Flash 程序不丢但 RETAIN 变量清零、日期时钟复位。建议每 3～5 年或 BAT.LOW LED 亮立即换；换新电池 < 30s 防 RAM 掉电（或先备份再换）。到货拆机件查电池电压 < 3.3V 建议更换再入库。
Q5：怎么鉴别拆机件好坏？常见失效？
最常见：CPU 不开机（DC/DC 侧老化）、以太网口变压器打坏（连不上 HMI）、电池漏液腐蚀焊盘周边、电解鼓包（极少但老板有）。看：①PCB 无漏液腐蚀（重点查电池座）；②金手指轻磨损 OK；③S/N 标签含 Firmware Rev；④卖家提供上机架 RUN 闪、PME 可 Online Read ID / Send Test Logic 截图/视频。收到先目检+更电池再存冷备。
Q6：停产了吗？新项目用什么？
部分区域推 IC698CPE040（1GHz 10MB）或新一代 RX3i Next Gen (CPL410 etc.)。新设计可评估 CPE040 若预算允许；老线保运按原精确型号（或确认 FW 兼容同代）采购 NOS/测试拆机。整机控制系统升级需重新组态。
