产品详情

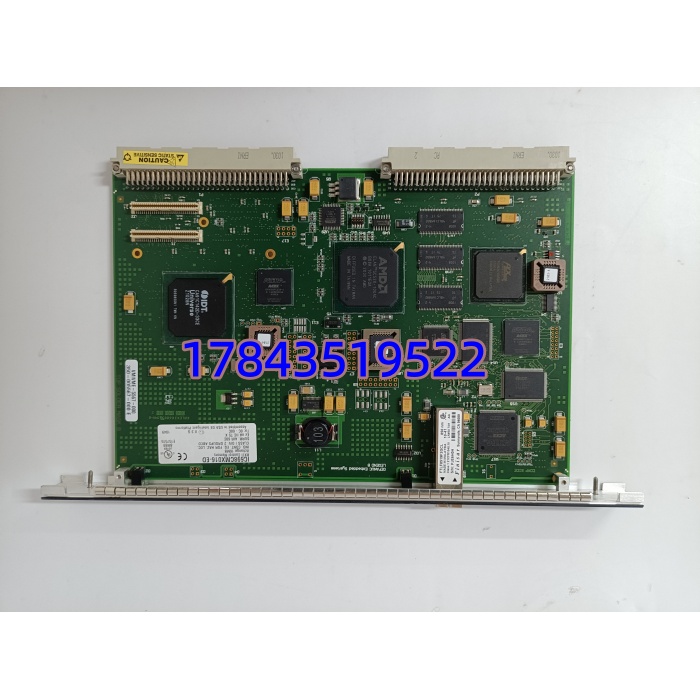

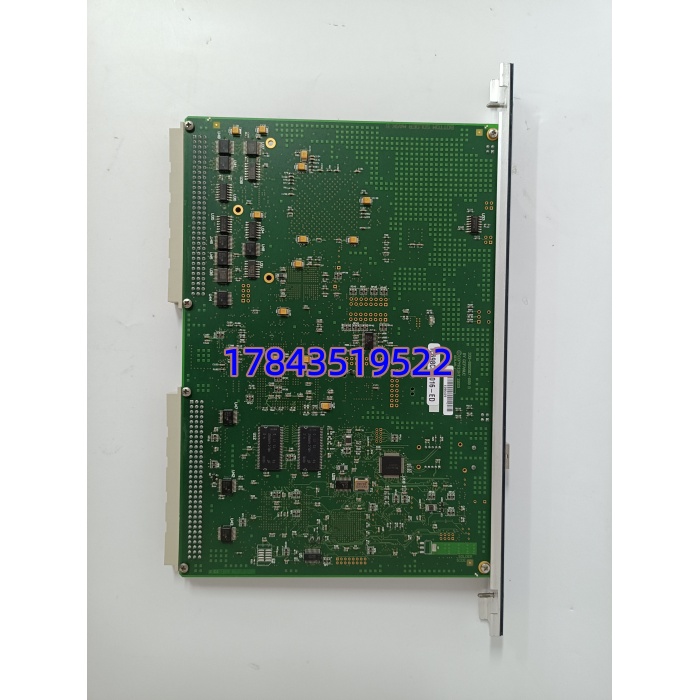

· 型号：IC698CMX016-ED（VMIVME-5567-000 / 350-005567-000 E）
· 品牌：GE Fanuc → Emerson Automation（原 GE Intelligent Platforms）
· 系列：PACSystems RX7i — IC698CMX016 Control Memory eXchange (CMX) Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE IC698CMX016-ED Reflective Memory / Control Memory eXchange Module for PACSystems RX7i (VMIVME-5567-000, P/N 350-005567-000 E) |
| 制造商 | GE Fanuc → Emerson Automation |
| GE 订货号 | IC698CMX016-ED（-ED 后缀为高温/高负载稳定性固件修正版，功能兼容非 ED 版） |
| VMIC 对应型号 | VMIVME-5567-000（部件号 350-005567-000，后缀 E 标识 RoHS/无铅版本） |
| 适用系统 | GE PACSystems RX7i（IC698CPU350/360/370 等），兼容 VMIC 5565 反射内存网络节点 |
| 反射内存 | 16 MB SDRAM，带奇偶校验（Parity Check），典型访问时间 200–400 ns |
| 光纤接口 | 2× LC 型连接器（Tx / Rx），多模光纤 62.5/125μm 或 50/125μm |
| 传输速率 | 2.12 Gbaud（物理层），有效数据率 43 MB/s（4B 包）～174 MB/s（64B 包） |
| 最大节点数 | 256 节点/网络，支持菊花链（Daisy Chain）或冗余环形（Ring Redundancy）拓扑 |
| 供电要求 | +5 V DC（背板供给，允许 4.90–5.25V），典型电流 1.8 A（≈9 W） |
| 安装位置 | RX7i 主机架 Slot 3 或 Slot 4（不可插扩展机架；部分文献允 Slot 2 若 Slot 3 空且组态允许） |
| 固件要求 | 配 RX7i CPU 固件 ≥7.20；Proficy Machine Edition (ME) Logic Developer PLC ≥V4.5 组态 |
| 诊断 LED | 前面板 4 枚：OK（模块健康）、CONFIG（配置装载）、OWN DATA（本地数据写）、SIG DET（光纤信号检测） |
| 工作温度 | 0℃～+60℃（部分 ED 版标 -20～+70℃，以铭牌为准），存储 -40～+85℃，湿度 5–95% RH 无凝露 |
| 物理尺寸 | 标准 RX7i 单槽模块 ≈ 133×107×38 mm（5.25×4.2×1.5 in），重 ≈0.35 kg |
| 生命周期 | RX7i 平台 EOL，IC698CMX016 系列原厂停产，渠道多为 NOS 或经测拆机/翻新 |
产品介绍
（B 技术定位切入）某个水电联合循环项目里，三套 RX7i 分别管燃机、汽机、公用系统，靠 IC698CMX016 反射内存环共享转速/负荷/同期信号——有年秋检清灰后某节点报”CMX Sync Loss”但光纤链路灯亮，测光衰正常。最后发现是老模块（非 -ED 版）在高温柜内长期运行后偶发写缓冲 CRC 误报导致节点主动断环，换 -ED（高温修正固件）后彻底消失。（顺带说，反射内存环任意节点掉线整环会重同步但期间数据冻结——对联合循环负荷分配这种毫秒同步应用足够敏感。）这卡不像电源模块会烧，但它是多 PLC 实时数据”神经束”——环上任意一块故障整网降级或冻结，影响负荷分配/联锁同步。
严格来说 -ED 与非 -ED 版硬件兼容可互换，-ED 只修正了高温大负载下偶发 False Bad Data 告警，老装置若无此问题可用非 ED 版替代但建议新备件买 -ED 版（NOS 市场两版混流通要核对标签）。RX7i 已 EOL，按 ABC 分 A 类关键件——建议按反射内存网络内 RX7i 节点数 N（通常每节点 1 块 CMX），备 N+1 跨节点互备最低 1 件冷备。新项目建议评估迁 Proficy CIMPLICITY + 实时以太网或 Emerson 新平台，老装置延寿只买同型号 NOS。
应用场景与库存策略
RX7i 多 PLC 协同控制（燃机+汽机+公用/造纸多段传动/试验台多轴同步）靠 建反射内存环——它挂了，节点掉环，其余节点或冻结数据或按组态进入安全态，联合控制失效需切手动或降负荷。而原厂新货无、交期=无货，紧急调不到是新项目典型痛点。
- 电力/联合循环（燃机+汽机+公用 RX7i 三节点反射内存环）—每 RX7i 节点 1 块 -ED → 非它不可因 VMIC 5565 反射内存专有协议与 RX7i 背板定义，普通以太网模块不替代 → 建议按环内 RX7i 节点数 N，备 N+1 件冷备（最低 1 件密封存放），跨环可共用但需确认固件兼容。
- 造纸/冶金多传动同步（多 RX7i 共享线速度/张力基准）—反射内存环保证 <1μs 同步精度 → 若环内混用 VMIVME-5567（VME 总线版）与 物理不同但先买 （RX7i 机架用）。
- 老线延寿不停机改造—原系统 RX7i只买 NOS/认证翻新，勿盲采纯 VME 版 VMIVME-5567-000 无 RX7i IOTA 金手指（物理不兼容 RX7i 背板）。
- 防呆： 必须插 RX7i 主机架（Universal Backplane / Standard Backplane）Slot 3 或 4，扩展机架(I/O Only)不支 C丝印””及 VMIC 标签”350-005567-000 E”，避免买到 VME-only 无 RX7i 金手指版。
真实案例：华东某抽水蓄能电站，两套 RX7i（监控 + 调速器）加一台第三方励磁通过 组三节点反射内存环共享机组转速与导叶开度。运行第九年某次雷雨后环报同步丢失——现场先查光纤、查熔接盒无果，最后把 #2 节点 CMX 模块拆下与 #1 对调验证故障随模块走（内部 SDRAM 控制器温漂致奇偶校验频报）。库房无备件，原厂答复停产找 NOS 要等，最后从省内另一老项目借了块非 -ED 版顶替（幸好高温工况不严重）两块 NOS 密封存备件柜并建档，年度点检加查光纤接头清洁度。千把美金的老模块备件，挡的是联合循环负荷分配失控进入手动降效模式。
