产品详情

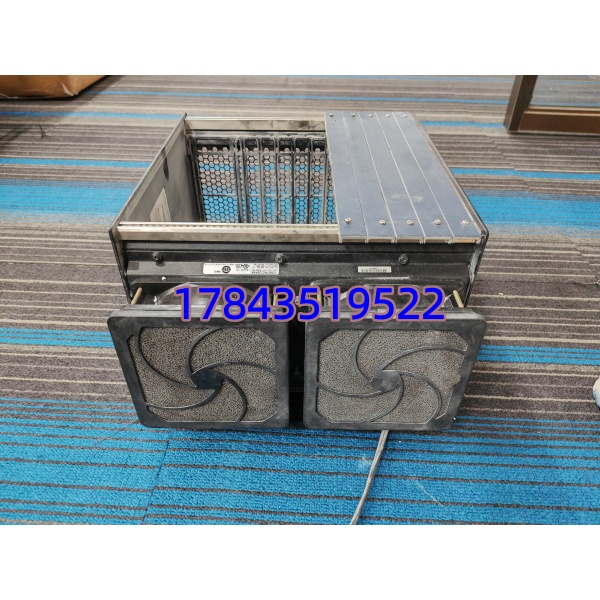

· 型号：IC698CHS009A
· 品牌：GE Fanuc / Emerson（PACSystems RX7i Series）
· 系列：PACSystems RX7i — 9-Slot System Chassis (Backplane)
技术参数
- 完整型号：IC698CHS009A（GFK-22273 技术手册中对应 9-Slot RX7i Chassis，Rev A 为最新工艺版）

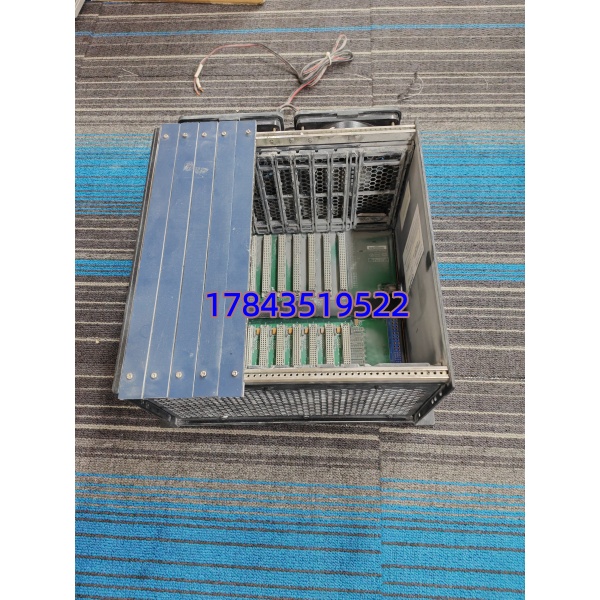

- 产品类别：RX7i PACSystems 9槽系统机架背板（无源底箱+印刷电路背板）
- 插槽配置：共9槽 — Slot 0（61mm 宽，专供电源模块 IC698PSA100/PSA350）；Slot 1（专供 CPU 如 IC698CRE030/CPU320/CRAxx）；Slot 2–8 为单宽槽（20.3 mm，支持 IC698/IC697 I/O 模块）；Slot 9 为双宽槽（40.6 mm，可插双宽通信或特殊功能模块）
- 背板总线：VME64x（IEEE 1014-1996兼容），峰值背板数据传输率参考值约 80 MB/s（依 CPU 及模块而定）
- 电源分配：通过背板向所有插槽分配 +5 VDC（主）、+12 VDC、-12 VDC、+3.3 VDC（限部分模块）；100W PSU 最大 20A@5V / 1A@-12V；350W PSU 最大 60A@5V / 4A@-12V
- 插槽感应：内置 Slot Sensing 电路，Machine Edition 软件可自动识别插入模块型号与槽位，无需物理 DIP 开关或地址跳线
- 兼容 CPU：IC698CRE030、IC698CPU320、IC698CPE020（需配合相应固件版本，建议 ≥ RX7i firmware 1.5）
- 向下兼容 I/O：Series 90-70 I/O 模块（IC697 MDL/ALG 系列等）可混插，保护既有投资；不支持 Series 90-30（IC693）直接插入 RX7i 机架
- 安装方式：后挂式（Rear Mount）或面板安装，适配标准 19″机柜（需安装支架 IC698ACC720 等），可选风扇组件 IC698FAN（或 CPE020 自带风扇 Assy）辅助散热
- 工作环境：0~60℃ 运行（IEC 60068-2），存储 -40~+85℃，湿度 5–95% RH 非冷凝，IP20（须装于 IP54+ 控制柜内）
- 物理尺寸：约 283 mm(H) × 320 mm(W) × 184–190 mm(D)，空重约 4.5–5.1 kg（钢制壳体）
- 安全认证：cULus Listed（UL 508）、CE 标记、符合 IEC 61131-2 EMC 要求
- 备注：严格来说 IC698CHS009A 本身是无源背板箱，故障模式通常是背板金手指氧化或 Slot 0 电源针脚烧蚀——目测看不出，遇 RX7i 反复报”CPU Not Found”或 I/O 周期性掉线先清洁金手指或更换此机架验证，别急着换 CPU。
产品介绍
在现场碰到过一台水处理 RX7i，运行八年后偶尔报 I/O 通信超时，Module Fault 灯闪但模块本身测试正常——拆出机架发现 Slot 3–5 背板连接器簧片发黑氧化，VME 总线接触电阻变大引发仲裁失败。IC698CHS009A 的价值不在于”功能”，而在于它是 RX7i 系统唯一可信赖的物理基础：VME64x 背板走差分信号，金手指镀层磨损或积尘就会丢包，换这块新机架等于重置全部电气接触可靠性。
采购决策上它有个容易被忽略的点：IC698CHS009（无后缀 A）与 IC698CHS009A 电气兼容，A 版主要是制程/物料改进（插槽感应芯片批次、接地改善），旧版停产情况下 A 版可直接向下替代。对于电力、石化等有冗余设计的生产线，建议 N+1 储备——机架不像模块能热插拔修复，坏了就是整柜停机等待发运。注意此机架不适用于 PACSystems RX3i（IC693/IC694 系列需用 IC695CHS007 等 RX3i 通用背板），买错插不进 RX3i 的 CPU，别混淆。
替换与升级建议
✅ 直接替换（物理尺寸、电气定义完全一致）
- IC698CHS009（早期 Rev 无尾缀）→ IC698CHS009A：完全向下兼容，A 版可直接装入原安装孔位，所有 RX7i CPU/I/O/电源模块无需改动，PM 直接拔旧换新。某些极早期 90-70 机架（IC690CHS017 等）物理相似但背板引脚定义不同，不可互代。
- 另一台 （不同生产批次/产地）→ 完全互换，属同级替换。
⚠️ 需注意配置差异（非即插即用但可共存扩展）
- IC698CHS012（12槽 RX7i 机架）→ 若现场原设计依赖 9 槽布局且端子排标记对应槽位编号，换 12 槽需重新规划槽位分配并在 Machine Edition 中修改硬件配置（I/O 地址不受影响但槽号映射需核对），工程量约 1–2 h 重组组态。
- ←→ 扩展远程机架 IC698CRM005（Genius Bus Controller 远程机架方案）— 本地机架不能用远程机架替代，仅适合系统架构改造讨论，非直接替换。
❌ 硬件不兼容
- IC695CHS007 / IC695CHS009（RX3i 通用背板）— PCI 总线而非 VME，RX7i CPU（IC698CRE030 等）物理插头不兼容，强行尝试会损针脚。
- IC690CHS 系列（Series 90-70 原装机架，非 RX7i 标称）— 部分 90-70 机架可插 90-70 CPU/I/O 但 RX7i CPU 要求背板 EEPROM Slot Sensing，老 90-70 机架无此电路会导致 CPU 无法启动。
