描述
产品详情

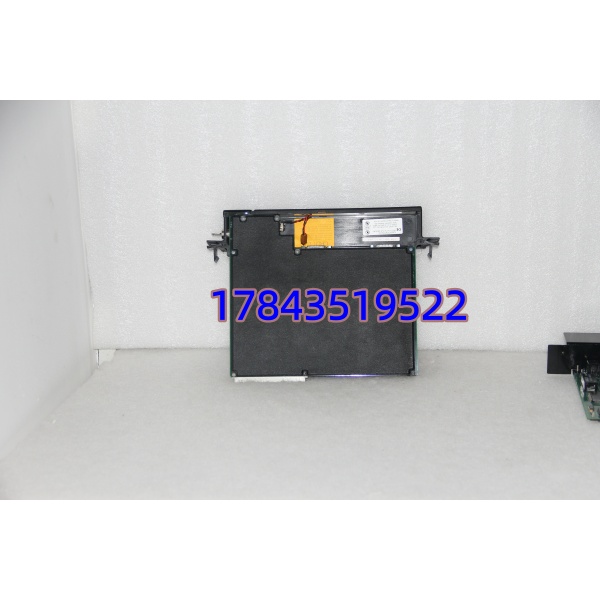

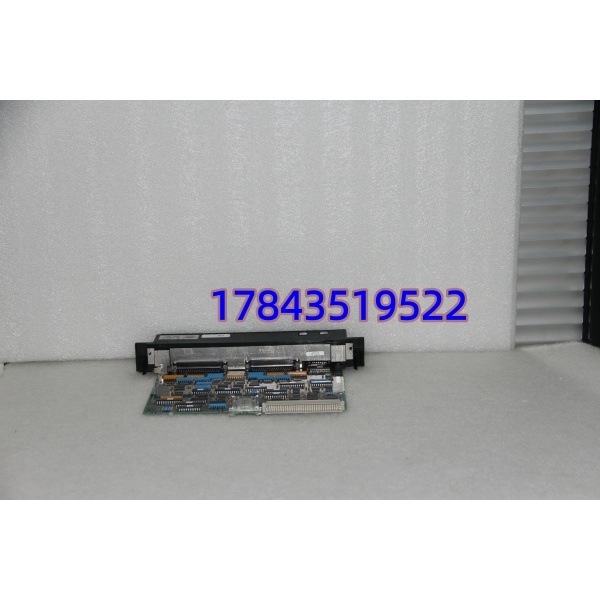

· 型号：IC697CMM742
· 品牌：GE Fanuc / Emerson（Series 90-70 Legacy）
· 系列：GE Series 90-70 PLC — Ethernet Interface Module (EIM), Type 2
技术参数
| 参数项 | 规格说明 |
|---|---|
| 目录号 | IC697CMM742（含后缀 A / B / LL 等固件变体） |
| 适用系统 | GE Series 90-70 PLC（IC697CPU731/771/772/781/782/928 等），插主机架 Slot 2–7（通常 Slot 4–6） |
| 模块类型 | Ethernet Interface Module Type 2（EIM），与 Type 1 CMM741 固件/功能不同 |
| 网络端口 1 | 10Base-T RJ-45（自动 MDI-X 部分版本，典型 10Mbps Half/Full） |
| 网络端口 2 | 10Base2 BNC（细同轴） |
| 网络端口 3 | AUI 15-pin D-sub（可外接收发器接 10Base5/Fiber 等） |
| 站管理器端口 | RJ-11 RS-232（本地终端配置 IP/诊断，115.2kbps 典型） |
| 软件加载端口 | 15-pin D-sub RS-485（固件升级用） |
| 支持协议 | SRTP（GE 私有 TCP 服务请求）、EGD（Ethernet Global Data）、Modbus TCP Server（部分固件版需 ≥Vx.x 确认）、FTP、SNMP |
| 背板电源要求 | +5 VDC ≈2.0 A（典型 10W），+12 VDC ≤0.5 A（供 AUI 外收发器用） |
| 最大 TCP 连接 | 典型 32 个 SRTP 并发会话（依固件版本） |
| LED 指示 | MODULE OK / LAN ONLINE / SERIAL ACTIVE / STATUS OK |
| 配置软件 | Proficy Machine Edition (PME) 或 Logicmaster 90-70，需 CPU 固件兼容 |
| 工作温度 | 0 ~ +60℃（32~140℉），存储 -40 ~ +85℃ |
| 认证 | UL 508、CE，符合 IEC 61131-2 |
产品介绍
某电厂 DCS 改造想把老 90-70 连入 iFIX 做数据监视，原柜只有 CMM711（串口协处理器）走 SNPx 很慢——加装 CMM742 后直接用以太网 SRTP 拉寄存器，省了串口服务器也快了一个量级。这就是 CMM742 的核心商业价值：给存量 90-70 系统低成本开通以太网编程/监控/SCADA 通道，不需要换 CPU 或动 I/O 映射，插槽位、分配 IP、下装硬件配置即通。
本件为 GE Fanuc Series 90-70 原装 IC697CMM742，经上电与 IC697CPU 握手、LAN Link 测试及 Station Manager 本地登录读配置验证。注意三点采购易忽略：① CMM742 只占一个槽位但 CPU 机架最多可装 4 块做冗余或多网段；② IP 可用 Station Manager 串口设也可用软件写——首次配置建议用 RJ-11 线连笔记本串口设 IP 再联局域网；③ 停产件市面以测好 NOS 或拆机件流通，交期通常 1–3 工作日（视库存批次），建议按机架 1:1 备件。
替换与升级建议
✅ 直接替换
- IC697CMM742 ↔ IC697CMM742（不同后缀 A/B/LL，电气同系列）
插回同槽位（建议记原槽号，硬件配置中槽位须对应），重设/确认 IP 地址后下装硬件配置即可。若原系统已保存硬件配置文件（含 IP/MAC）通常直接 RUN。建议核对原模块固件版本——高版向下兼容多数功能。
⚠️ 软件兼容（需改硬件配置/确认固件）
- IC697CMM741（Type 1 Ethernet / MMS Interface）↔ CMM742
物理插槽兼容但属不同代——CMM741 偏 MMS (Manufacturing Message Specification)， 是 Type 2 强化 SRTP/EGD。若原程序组态为 CMM741 ，需在编程软件中将槽位模块类型改为 IC697CMM742、重新编译并下载硬件配置。部分旧 CPU 固件可能需升级才完全支持 EGD 功能，属”可替但需改软件组态并核对固件”。
- IC697CMM711（串口通信协处理器）/ CMM721（Carrierband LAN）→ 升以太网用
需删原 CMM711 槽位配置、新建 槽位、分配 IP、下装配置——属架构变更替换，工程量较大。
❌ 硬件不兼容
- IC693CMM302 / CPU350 内置网口——那是 Series 90-30 的，物理与电气完全不兼容 90-70 背板，严禁互插。
- IC695ETM001（RX3i 以太网模块）——背板不同不可插入 90-70 机架。
