描述
产品详情

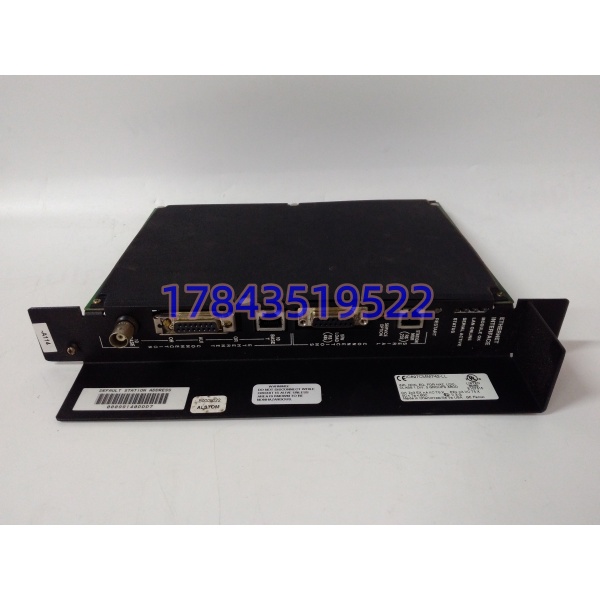

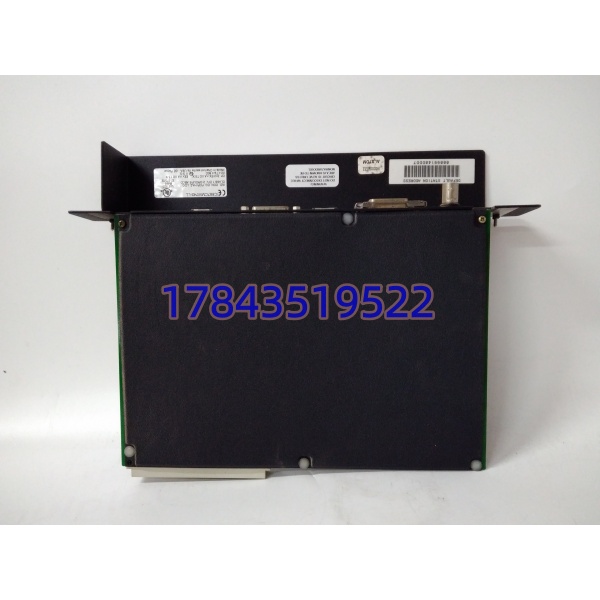

· 型号：IC697CMM742-LL
· 品牌：GE Fanuc / Emerson
· 系列：Series 90-70 CMM
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | Type-2 Ethernet Interface（CMM 系） |
| 槽位 | IC697 机架单槽，紧邻 CPU 槽（每 CPU 机架最多 4 块） |
| 网络端口 | 1×AUI 15-pin D（需外接收发器转 RJ45/光纤）、1×10Base-T RJ45、1×10Base2 BNC（三选一激活） |
| 串口 | 1×RS-232（RJ-11，Station Manager 站管理）、1×RS-485（15-pin，固件下装/诊断） |
| 速率 | 10Mbps 半双工 IEEE 802.3 CSMA/CD |
| 协议 | SRTP（编程/HMI 读写）、EGD（多播全局数据）、TCP/IP、UDP、ICMP、Modbus TCP（服/客） |

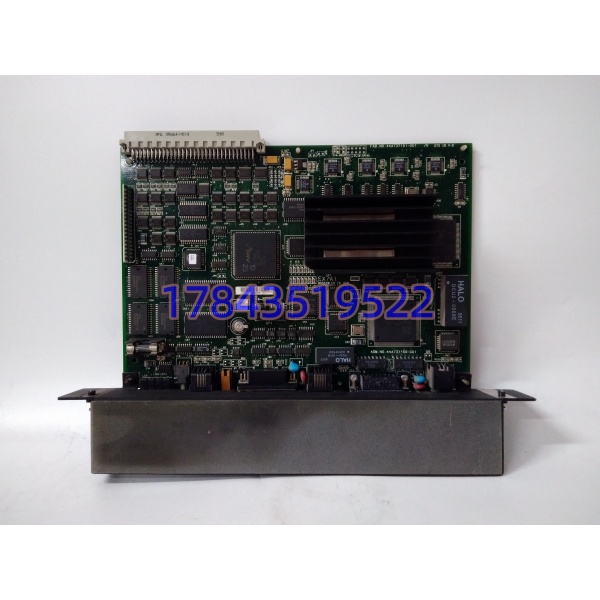

| 处理器 | 板载 32-bit RISC 协处理器，512KB RAM+256KB Flash（LL 版缓冲略增） |
| 背板取电 | +5V DC 1.5A（LL 标称）~2.0A（基型最大），+12V DC 0.5A（供 AUI 收发器） |
| 指示 | Module OK / LAN Online / Serial Active / Status OK 四 LED |
| 配置 | Logicmaster 90-70 / Proficy Machine Edition 设 IP、EGD 交换表、Modbus 映射 |
| 热插拔 | 支持（建议 CPU 固件≥6.50 全功能；5.x 固件仅限单 SRTP 服务器） |
| 工作温度 | 0~60℃（部分资料标 -20~70℃ 以本体铭牌为准） |
| 尺寸 | 约 203×107×41mm / 0.4~1.0kg |
| 状态 | 90-70 整体归 Legacy，CMM742 全系停产，Rev LL 流通以 NOS/拆机/翻修为主 |
产品介绍
IC697CMM742-LL 在 90-70 柜里的角色是“PLC 上网的翻译官”：主 CPU 算逻辑，它独立仲裁 VME 背板把内存变量封成 SRTP 帧给上位机、封成 EGD 多播给同网段其它 90-70 或 RX3i、封成 Modbus TCP 给第三方 SCADA。因为协议栈在板载 RISC 上跑，CPU 扫描周期不被网络中断拖慢——老 90-70 带 2000 点逻辑+4 块 CMM742 仍能稳 20ms 扫描，靠的就是这层卸载。
-LL 是修订尾号之一（同系有 -DC/-FD/-GH/-HJ/-KL/-LL/-ML/-MM 等），LL 代表某一时期硬件步进（部分渠道称 LL=Low Latency 优化版，但 GE 原厂文档里 LL 就是 Rev 字母序标识，不是官方“低延迟”型号名，买件以本体标签 Rev LL 为准别信商家故事）。 它和 IC697CMM711（串口通信）不互插，和 IC697BEM742（Genius 总线控制器）更不互替——Genius 是 BNC 菊花链 153.6kbps 确定性总线，CMM742 是 10M 以太，两件事。
AUI 口是老 10M 以太特征：想接现代交换机必须外挂 AUI→RJ45 收发器（802.3 兼容、SQE 开），直接拿双绞线插 AUI 插不上。很多现场“CMM742 灯不亮”其实是没收发器或收发器 12V 取电没从模块 12V 出。
应用场景与行业案例
我处理过最典型的一次：水电厂机组 LCU 是 90-70（CPU780+CMM742-LL），改造加 MES 系统后 EGD 发布 32 组变量，运行反映“HMI 偶发 2 秒不刷新但 PLC 逻辑没停”。查下来是 CMM742-LL 板载 RISC 协处理器散热片积灰，EGD 多播高峰时协处理器温控降频，SRTP 会话没断但 EGD 帧丢。
- 火电辅机：90-70 带除灰/化水，-LL 走 SRTP 给 iFix/Intouch 供水泵状态，EGD 把 #1~#4 辅机 LCU 变量互享做联锁，非它不可，因为 90-70 不上 就只能走 Genius 或串口，MES 不认。
- 水务泵站：8 个分布式 90-70 泵站经 -LL 走 EGD 组态成单 SCADA 域，AUI+光纤收发器跑 10Base-F 抗雷击，比 10Base-T 双绞耐户外。
- 冶金高炉：90-70 做槽下配料，-LL 的 Modbus TCP 服务器模式给称重仪表网关拉数据，CPU 逻辑里不写一行通信指令。
- 老厂改造：90-70 不换机架，加 -LL 就把数据送 800xA/PlantPAx，比整柜迁 RX3i 省几百万。
前年沿江某纸厂， 的 Module OK 绿但 LAN Online 不闪，Proficy 连不上 SRTP。背景是这块 Rev LL 是 2001 年装机，AUI 收发器里 802.3 芯片老化，10Base-T 口其实正常但工程师插了 AUI 线没拔—— 三网口互斥只活一个，插 AUI 线就优先 AUI 口，收发器死则全网死。危机是检修窗口 4 小时。后来断电拔 AUI 线、改插 10Base-T 进新交换机、上电 Proficy 重设 IP（同原网段）、EGD 表自动加载，20 分钟恢 这种件故障前兆是“EGD 偶发丢帧”“SRTP 重连次数涨”，巡检进 Station Manager（RS-232 连）敲 STAT 看 Rx/Tx 计数比 ping 有用。
