描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IC697CHS790 |
| 制造商 | GE Fanuc (现 Emerson Automation) |
| 产品系列 | Series 90-70 |
| 机架形式 | 后置安装 (Rear-Mount) |
| 槽位分布 | 1×电源槽 (2.4英寸宽) + 9×模块槽 (1.6英寸宽) |
| 背板总线 | VME C.1 标准，速率50 Mbps |
| 机架编号设定 | 背板4个跳线(0-7)，CPU机架固定为0 |
| 输入电压 | 由插入的电源模块决定 (典型24VDC或120/240VAC) |
| 背板输出 | +5VDC、+12VDC (由电源模块提供) |
| 最大电流 | 20A @ 5VDC |
| 物理尺寸 (高×宽×深) | 283×483×190 mm (11.15×19×7.5英寸) |
| 机柜适配 | 10英寸深机柜 |
| 重量 | 约3.85 kg (8.5磅) |
| 工作温度 | 0℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 兼容标准 | CE, UL, RoHS |
产品深度介绍

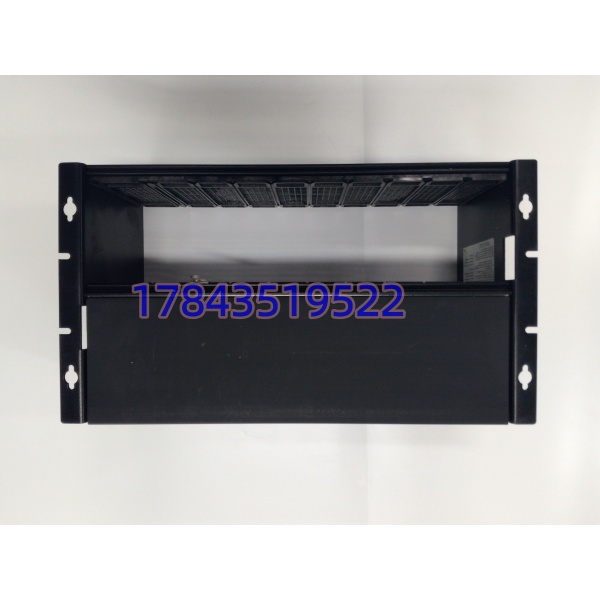

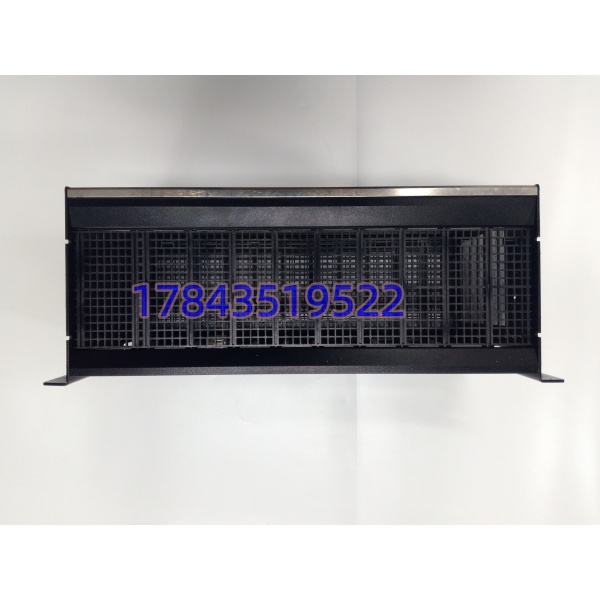

GE IC697CHS790 是 GE Fanuc Series 90-70 PLC 平台的9槽后置安装机架——说白了就是PLC系统的那块”底板”。CPU、电源、I/O模块、通信模块全得插在这玩意儿上面，通过背板总线互相交换数据。Series 90-70是老GE发那科时期的主力中型PLC平台，后来这块业务卖给了Emerson，但这套系统在国内化工、电力、冶金行业存量巨大，很多九十年代上马的产线到现在还在跑。

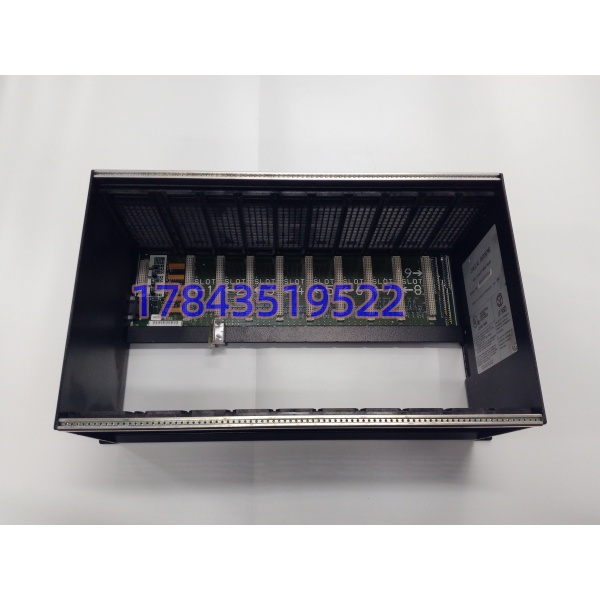

这个机架的结构很清晰：最左边一个专用电源槽（宽2.4英寸），右边排开9个标准模块槽（各1.6英寸宽）。背板走的是VME C.1标准总线，速率50 Mbps。机架编号通过背板上的4个跳线设定，范围0-7，CPU所在机架固定为0——I/O模块不需要单独设地址，机架会自动识别槽位。两个机架可以共用一块电源，需要配IC697CBL700扩展电缆。
有一点必须说清楚：网上有些供应商把这款描述为”高速计数器模块”或”15槽机架”，甚至说用在”PACSystems RX7i”上，这些信息明显有误。它就是一个物理机架，不干计数的事；15槽是IC697CHS770的配置；RX7i用的是另一套背板系统。买备件的时候注意别被误导——拿着这个型号去买其他东西，回来装不上就麻烦了。
应用场景与行业案例
这东西最容易出什么问题？
搞过Series 90-70的老工程师都知道，换机架比换模块麻烦得多。我见过一个项目：某化工厂DCS系统的一个远程I/O机架被水淹了（冷凝水顺着线槽滴进去的），现场一块IC697CHS790背板腐蚀了。采购从网上找了块”现货”回来，结果装上去通讯不稳——CPU经常报”rack fault”。查了三天才发现是机架编号跳线没设对，默认是0，但现场那个位置设的是3。就这一个小细节，差点把整条线停了。
还有一个坑：有人把新到的机架直接往机柜里塞，结果发现深度不对。IC697CHS790要求10英寸深的机柜，有些老机柜深度不够，装上去后盖盖不上，散热也不行。
典型应用场景
- 化工/炼油 – DCS远程I/O站
常减压装置、催化裂化的现场仪表信号先汇到远程I/O机架，再通过Genius总线或以太网传回中控室。IC697CHS790在机柜里常年24小时运行，温度高、震动大，背板的镀金触点和电源分配网络是关键。 - 电力行业 – 汽轮机辅机PLC控制柜
电厂辅机控制柜里经常混装CPU、开关量、模拟量和通信模块。9槽设计正好够用——CPU占1槽，电源占1槽，剩下7个槽分配给I/O和通信。 - 老旧系统改造 – 机架替换
如果原机架背板损坏（腐蚀、烧蚀、触点氧化），整块换掉比修划算。换的时候注意：模块插拔顺序、机架编号跳线、级联电缆的接口，都得一一核对。 - 备用机架储备
Series 90-70停产多年，机架这种基础件要是坏了，现场很难临时修补。很多工厂会常备1-2块IC697CHS790作为储备——比起整条产线停机的损失，这点钱不算什么。
案例：某化工厂紧急抢修
前年冬天，北方一家化工厂的DCS远程站突然报”rack communication lost”。工程师赶到现场一查——机柜里漏进来的冷凝水把背板底部的走线腐蚀了，几个针脚发黑，接触不良。
值班的老周从仓库翻出一块备用机架，问题是：这块备用件放了快8年了，谁都不记得当初的机架号跳线设的多少。老周用万用表挨个测跳线状态，对照手册重新设了地址，折腾了4个小时才把系统恢复。
事后他跟我复盘：”备用机架得跟现场原机架设一样的跳线，装上去就能用。要是现场临时调地址，得把所有I/O模块的组态都改一遍，谁扛得住？”
