产品详情

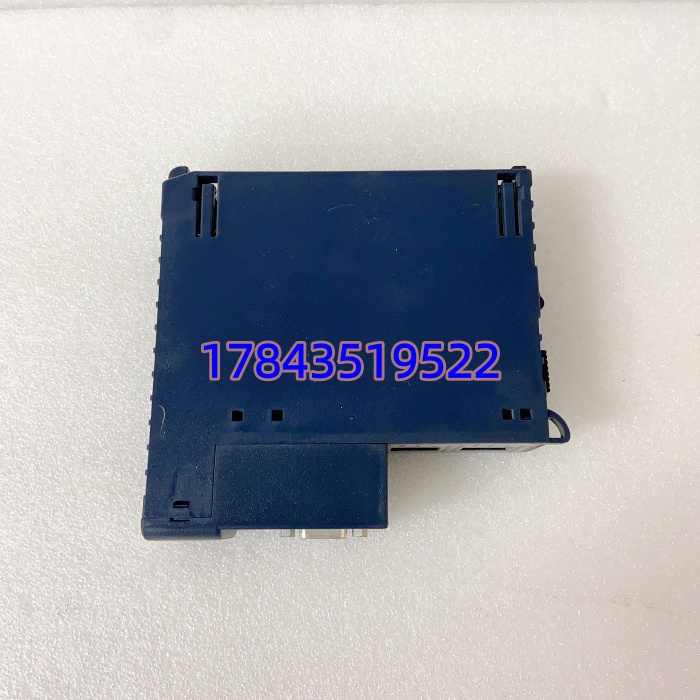

· 型号：IC695ETM001（完整订购号 IC695ETM001-EK，EK 表示 Kit 含文档）
· 品牌：GE Fanuc / GE Intelligent Platforms（现归属 Emerson）
· 系列：PACSystems RX3i — IC695 系列 Ethernet Interface Module (EIM)
规格参数
- 订货号：IC695ETM001（标准）/ IC695ETM001-EK（Kit 含手册标签）
- 模块类型：RX3i Ethernet Interface Module（EIM），占用 1 个 IC695 机架槽位
- 以太网端口：2×RJ45 10BASE-T / 100BASE-TX 自适应，内置 2 端口交换功能（支持菊花链/线性拓扑，不需外接交换机做直连级联）
- 支持的工业协议：
- SRTP（GE 私有，与 PAC Rx3i/Rx7i 及 CIMPLICITY/Proficy SCADA 通信）
- Modbus TCP Server（默认端口 502）& Client（需 fw 支持）
- EGD（Ethernet Global Data，GE 多控制器数据共享）
- SNMP v1/v2c（只读 MIB-II 部分）
- 最大连接数：SRTP 典型 ≤128 个活动通道（含 HMI/SCADA/Peer），实际受 CPU 负荷限制
- 数据交换：通过 RX3i %I/%Q/%AI/%AQ 及符号变量与 CPU 交换，支持 Produced/Consumed 型 RPI（请求数据包间隔 5ms~10s 可组态）
- 配置方式：Proficy Machine Edition (PME) Vx.x — 在 Hardware Configuration 中添加 IC695ETM001，设 IP/子网/gateway/协议使能，随 CPU 程序下装
- 固件版本：常见 V2.xx / V3.xx；热插拔支持需 Firmware ≥2.51；具体功能（Modbus Client、IPv6 等）以固件版本及 PME 兼容性矩阵为准
- 供电：由 RX3i 背板总线供 5 V DC，典型功耗 ≈5~7 W（含 PHY）

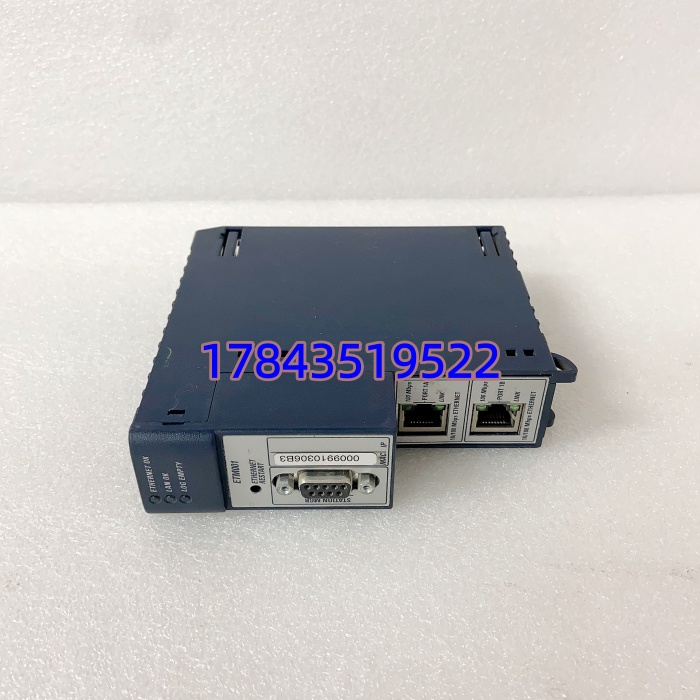

- 状态指示：前面板 LED — MOD/PWR（模块状态）、OK（初始化 OK）、LINK1/LINK2（物理连接）、ACT（数据活动）、MS（模块状态，绿/红/熄）

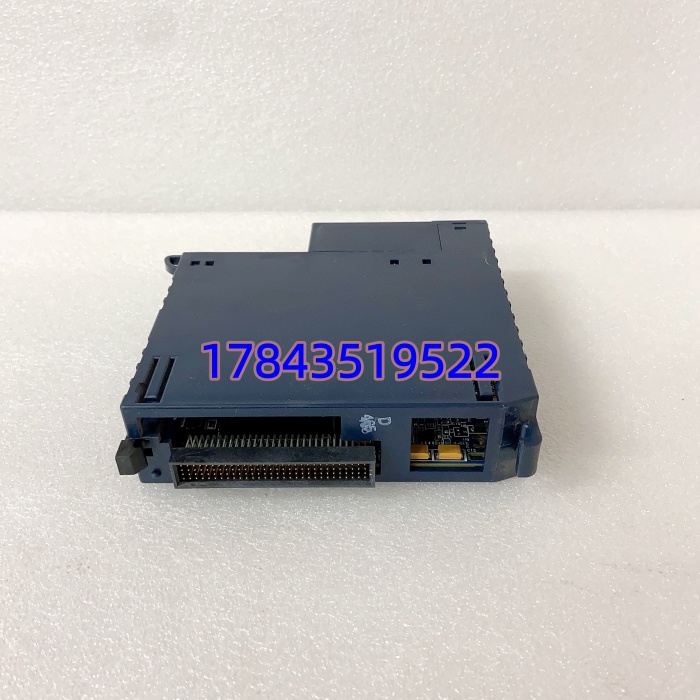

- 安装：插 IC695 通用背板（IC695CHS007/012/016 等），不可用于 Series 90-30 原 830/840 背板（90-30 用 IC693CMM321 之类）
- 工作环境：标准版 0~+60℃（运行），-40~+70℃（存储），5~95% RH 无凝露；部分批次标宽温 -40~+70℃ 需核对标签（通常 IC695ETM001 本身标准，特殊订货才有宽温）
- 物理尺寸：单槽 IC695 模块 ≈35×180×140 mm（W×H×D 约），重 ≈0.25 kg
- 认证：CE、UL 508 / cULus、KC、RoHS，符合 IEC 61131-2/ IEC 61000-6-2(EMC)
产品介绍
是 PACSystems RX3i 的标准以太网接口卡，解决的是 RX3i CPU 本体没有网口的痛点——插进机架后给控制器一个 IP，跑 SRTP 跟 CIMPLICITY/ifix SCADA 通信、用 EGD 跟其他 PAC 交换数据、开 Modbus TCP 让第三方系统读 RX3i 寄存器。两个 RJ45 内置交换机，现场可以菊花链串几台 RX3i 或直连上位机，省一台小型接入交换机。
有一点要注意：它跟 Series 90-30 的 IC693CMM321 不通用，必须 RX3i 背板（IC695CHSxxx）。固件版本建议跟 PME 工程软件匹配——老项目用 V2.10 组态的别贸然升到 V3.xx 再下装，可能报 EIM 类型不匹配；反过来新 PME 建的工程向下兼容老固件有限。热插拔从 fw 2.51 起支持，但拔前确认 CPU 已置”允许模块热插拔”或系统在冗余配置下操作，否则可能触发看门狗。
应用场景与行业案例
我在现场遇过老水厂 RX3i 以太网模块雷击打坏 PHY，SCADA 全断——幸亏库房有块测好的 ，断电换上、IP 和配置存在 CPU 里自动下发（EIM 配置随 HW Config 下装），上电 RUN 灯绿、LINK 闪、SCADA 重连，10 分钟恢复。这比重新配 IP 和映射省太多事。
典型场景：
- 市政污水/自来水 SCADA：RX3i 做 PLC 主站， 跑 SRTP 或 Modbus TCP 接中控 iFIX/Cimplicity，双 RJ45 菊花链多机架省交换机。
- 包装线/汽车产线设备联网：EGD 方式多台 RX3i 之间共享 conveyor 状态、配方数据（RPI 可设到 20ms 级）。
- 老 90-30 升级 RX3i 保留上位机：原 CIMPLICITY 用 SRTP 连 90-30，换 RX3i + 同 IP 段、同协议，上位机基本不改。
- 食品制药批次记录上传：Modbus TCP Server 开放保持寄存器给 MES/OPC Server 读批次参数。
真实案例：华南某污水处理厂提标改造，原 运行 11 年后 LINK LED 全灭、ACT 不闪，Proficy SCADA 报”EIM Communication Lost”。计划窗口断电→拔旧→插备件 （同 fw V2.80 与原 PME V8.5 兼容）→上电 CPU 自动重枚举 EIM→PME “Go Online” Verify OK→SCADA 重连刷新全部 AI/AO 点，全程 12 分钟未动任何程序。老师傅说早知道这模块配置随 HW Config 走，就该多留块备件——比等厂家上门快多了。
