产品详情

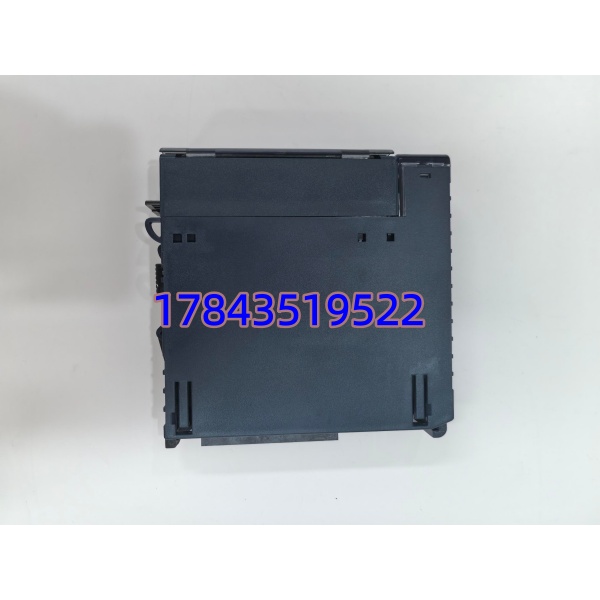

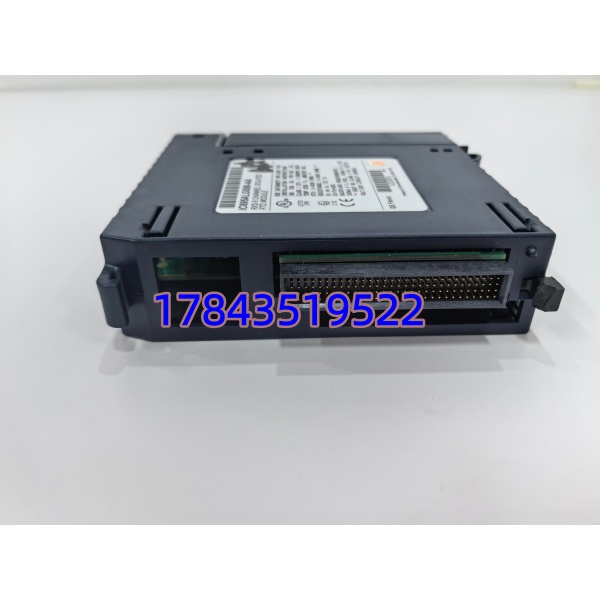

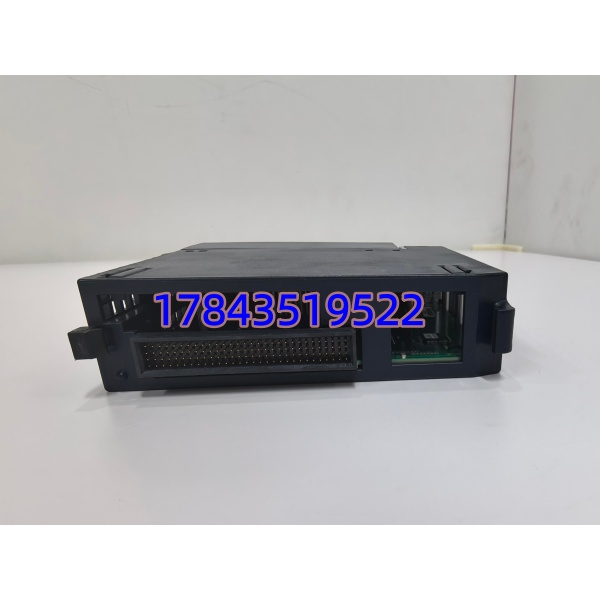

· 型号：IC695ALG508-AA
· 品牌：GE Fanuc / Emerson Automation（PACSystems™ RX3i）
· 系列：PACSystems RX3i — Isolated 8-Channel RTD / Resistance Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IC695ALG508-AA（Isolated RTD Input Module） |
| 所属系统 | GE PACSystems RX3i Programmable Automation Controller |
| 模块类型 | 8-Channel Isolated Differential RTD / Resistance Input |
| 输入通道数 | 8 通道，差分输入，分两组 ×4 通道隔离 |
| 支持传感器类型 | Pt 385/391.6（Pt100/Pt1000）、Ni 618/672、NiFe 518、Cu 426；电阻 50Ω～4200Ω |
| 接线方式 | 2线/3线/4线制 RTD（3线制支持周期性引线电阻补偿） |
| 测量范围（温度） | -200℃ ～ +850℃（依 RTD 类型，ITS-90 线性化内置） |
| 分辨率 / 精度 | 16-bit A/D；典型 ±0.1% FS（温度精度依 RTD 及接线方式，3/4线可达 ±0.2℃） |
| 数据格式 | 32-bit IEEE 浮点数 或 16-bit 整型（32位字段内），单位可设 ℃/℉/Ω |
| 电气隔离 | 通道组–背板 1500VAC（1min），组间 250VAC 连续 |
| 背板供电 | +5.1VDC @ ≈200mA + 3.3VDC @ ≈400mA（由 RX3i 背板提供） |
| 诊断功能 | 传感器开路（Wire-off）、超量程、模块 Watchdog/RAM/Flash Fail 检测 + LED 指示 |
| 陷波滤波 | 可编程 2.3～28 Hz（50/60Hz 工频抑制） |
| 配置软件 | Proficy Machine Edition (Logic Developer-PLC) v5.8+，无模块拨码开关 |
| 热插拔 | 支持 RIUP（Removal & Insertion Under Power） |
| 兼容端子块 | IC694TBB032（盒式）、IC694TBS032（弹簧式）、IC694TBB132/IC694TBS132（扩展深度） |
| 工作环境 | 0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | UL 508、CE、C-Tick、ATEX/IECEx Class I Div 2（经本安栅连接本安回路时） |
产品介绍
现场实测过一套化水装置——原先用第三方温度变送器+AI 卡做炉温，偏差大且需额外 4–20mA 回路供电；换 IC695ALG508-AA 直接接 Pt100 三线制进 RX3i，省掉中间变送器环节精度还提了半度。它是 RX3i 家族里专为 RTD 优化的高隔离输入模块，8 路差分且组分隔离，比非隔离通用 AI 卡抗共模干扰强得多——在变频器密集的电仪柜里这差别会直接体现在温度曲线毛刺上。（严格来说它只在 CPU 固件 ≥ v5.5 且 Proficy ME 工程库含 IC695ALG508 硬件描述时才被识别，老工程升版注意同步更新 .hw 文件，别以为插上自动好。）
库存视角——RTD 输入卡电子元件有温漂老化但失效率低于 AO 卡（无 D/A 运放大负载），New Surplus 存放得当（防潮、防静电袋）上机无压力。原厂部分区域进入 EOL 通知期，新件交期 8～24 周或需 LTB，RX3i 温度测点多但 AI 卡故障率低，建议按 ABC 分类 B 类管理：全厂同类按装机总量 3～5%+1 片集中冷备，不 1:1 硬备。注意端子块（IC694TBB032 等）也要同步核备少量。
应用场景与库存策略
RTD 卡故障 → 对应温度点变”????”或冻结 → 若涉及关键温控回路（反应器温度、锅炉管壁温）可能迫使回路切手动或触发工艺报警。好在支持热插拔，有备件 3～5 分钟内恢复。真正痛点是：部分厂把温度点当”次要信号”不备件，等炉子超温报警查不出原因才翻渠道——这时候交期要命。
典型场景与备货建议：
- 化工/电力—RX3i 控制站 反应器/锅炉壁温采集柜：每柜 2～8 块，建议全厂按同类 IC695ALG508-AA 总量 × 3%～5% + 至少 1 片集中 Buffer Stock，存原盒防静电袋。
- 水处理/食品—蒸煮/消毒温控 RTU 站：偏远站点建议当地另留 1 件，减少跨城调拨。
- LTB 评估：确认 Emerson 发 PCN Phase-out 后按”装机总数 × 延寿年限(年) ÷ MTBF(≈20 万小时) × 1.3″，中型厂 1～2 片够用，超期服役加量。
- 端子块核查：模块本身不含端子！需配 IC694TBB032（螺丝）/TBS032（弹簧）或扩展深度版，老柜拆旧时留意端子簧片疲劳——顺带核备 1～2 个端子块。
真实案例：北方某化工厂 2021 年大修后开车，聚合釜 8 点壁温里 #5 通道（IC695ALG508-AA 第 2 槽第 5 通道）A/D 基准漂移致温度读数偏高 12℃，DCS 触发高限报警切手动搅拌降速影响批次。库房无冷备，等渠道调货 11 天（恰逢欧美假期）。事后盘点全厂 18 块 ALG508 无一冷备——按 4% 比例补采锁定 1 块新余料 + 2 个端子块。反思很直白：温度卡单价不高用量中等，按比例聚合备比”坏了再买”靠谱，尤其 RX3i 老系统已进入 EOL 窗口。
