描述
产品详情

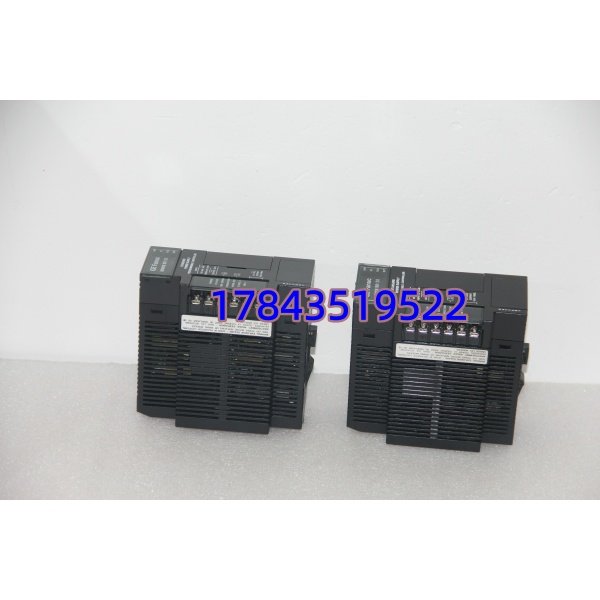

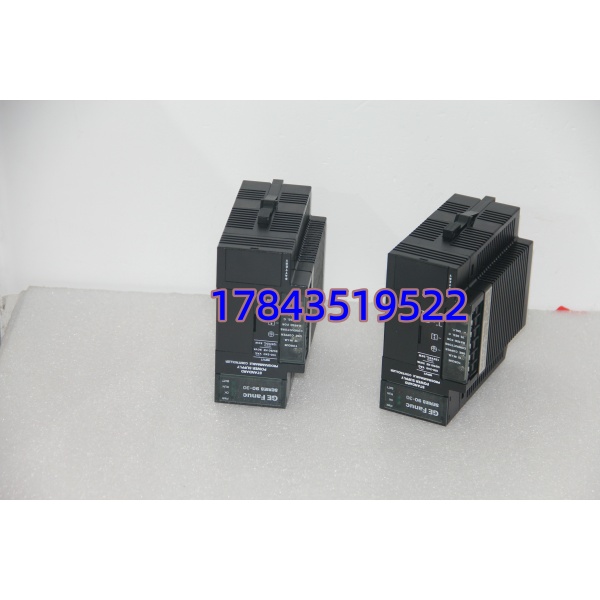

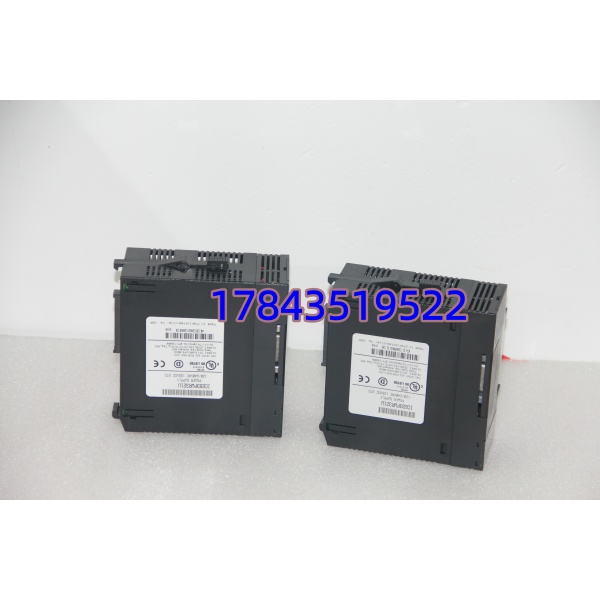

· 型号：IC693PWR331（Series 90-30 High-Capacity Power Supply，分 AC-input 与 DC-input 两种版本，铭牌标注不同）
· 品牌：GE Fanuc（现属 Emerson Automation，GE Vernova Legacy 产品线）
· 系列：GE Series 90-30 PLC Power Supply Module
技术参数
- 产品类别：Series 90-30 机架电源模块（安装于底板最左侧槽位，CPU 须在相邻右侧槽位）
- 完整型号示例：IC693PWR331（120/240VAC+125VDC宽输入版）、IC693PWR331-24VDC版（部分文献单列，严格来说两版本铭牌 INPUT 标注不同，不可混用）
- 输入电压（AC版，主流）：85–264 VAC，47–63 Hz；亦接受 100–300 VDC（125VDC 标称）
- 输入电压（DC专用版，较少见）：标称 24 VDC，范围 18–30 VDC
- 总输出功率：30 W（各输出轨共享总额，非每路独立 30W）
- +5 VDC 背板输出：5.0–5.2 VDC，最大 6.0 A @ 25℃（30W 可全分配至此轨），过流保护 ~7A
- +24 VDC Relay 输出：24–28 VDC，最大 0.62 A（15 W），专供机架内继电器输出模块线圈
- +24 VDC Isolated 输出：21.5–28 VDC，最大 0.83 A（20 W），隔离浮地，供现场 DI 模块或传感器
- 保持时间（Hold-up）：≥ 14–20 ms @ 满载（AC版），DC版较短
- 浪涌电流：最大 4 A 峰值，持续 ≤250 ms
- 保护功能：+5V 过压（~6.4–7V 关断）、过流、过热、输入反极性（DC版）、输出短路自恢复
- 状态指示：PWR（输入有电）、OK（各输出正常）、BATT（电池低电压提示）
- 电池仓：前端可开门，内置 IC693ACC301 3V 锂电池保持 CPU RAM 及 RTC（电池属耗材，建议每 2–3 年更换）
- 安装：90-30 底板最左槽（Slot 0），通过背板金手指供电，不支持 DIN 导轨独立安装
- 工作环境：0℃～+60℃（32–140℉），5%–95% RH 非冷凝，IP20 柜内；-CA 涂层版耐蚀略优
- 尺寸 / 重量：约 133×114×38 mm，0.5–0.57 kg
- 认证：UL/cUL Listed、CE、CSA，部分批次 Class I Div 2
- 停产状态：Series 90-30 全线 EOL（GE 官方 2017 年终产通知），IC693PWR331 新造已断，市面为 NOS（库存余料）或专业翻新版
产品介绍
现场实测发现，老 90-30 机架扩容加了三四块模拟量加高速计数后，原配 IC693PWR321（标准版 +5V 限 3A）偶尔报”Power Supply Fault”——不是模块坏了，是背板 +5V 吃紧。IC693PWR331 的存在意义就是把 +5V 输出翻倍到 6A（30W 可全给 +5V 轨），专门伺候高密度 I/O 或带通信模块的大机架，AC/DC 宽输入版还能吃 125VDC 直流母线，适合直流屏供电的分站。某个水泥厂余热发电项目早年混用过一批 PWR331 和 PWR321，维护时没注意版本差异把 24VDC 输入版错装进 220VAC 柜——直接炸输入级，教训是收旧板时一定拍铭牌 INPUT 栏再下单。
从采购决策说：Series 90-30 已全面 EOL，这电源是 A 类关键件（整机无电=全停），建议按装置套数 N 备 N+1 或至少 1 块冷备。要求卖家提供：①序列号+铭牌 INPUT 电压照片确认 AC/DC 版本匹配你现场 ②上电量 +5V/+24V 空载/轻载电压值截图（应读 5.1V±0.1V、24V±0.5V）③电池仓状态说明。严格来说 PWR331 比 PWR321 发热略大，密闭小柜留意通风，但背板兼容无任何组态改动——插上即认。
替换与升级建议
✅ 直接替换
- IC693PWR331 ←→ -CA / -A / -K（后缀差异为涂层或硬件修订，同输入电压版本可直接原位替换，无需改组态）。注意 AC-input 版与 DC-input 版铭牌不同，不可跨电压替用。
- IC693PWR321（标准电源，+5V 限 3A/15W）→ 可用 向上替换（PWR331 插进原 PWR321 槽位完全兼容，+5V 容量更大，对系统有益）。前提是输入电压版本匹配（AC版替AC版，DC版替DC版）。
⚠️ 软件兼容（需评估负载／可能需改硬件）
- IC693PWR330（高容量 AC/DC 宽输入，+5V 亦可 30W 全分配）——物理插槽兼容，AC版可替 AC版 PWR331；部分早期文献称 PWR330 与 PWR331 在 DC 输入范围略有差异，若你原机是 24VDC-only 版 PWR331 换 PWR330（AC/DC宽输入）没问题，反之一旦现场只有 24VDC 母线需确认 PWR330 支持（它支持）。简单说：330 可替 331，但 331(DC版)不能替 330 在纯 DC 柜以外混用——有点绕，核对铭牌最保险。
- 企图用 IC693PWR322（大容量版，部分文献指 90-30 大机架专用）—物理兼容但输出配比不同，需核算背板 +5V/+24V 负载是否在额定内，一般不作为首选替代。
❌ 硬件不兼容
- IC200PWR001（VersaMax 电源）/ IC695PWR330（RX3i 电源）——背板引脚与机械尺寸不同，完全不能插入 90-30 底板。
- 外置 DIN 导轨开关电源——无法给 90-30 背板供 +5V 逻辑电，不能替代此模块。
