描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | GE Fanuc（现属艾默生自动化） |
| 产品型号 | IC693PCM311 |
| 所属系统 | Series 90-30 PLC（仅限模块化CPU型号） |
| 模块类型 | 可编程协处理器模块（PCM） |
| 总内存 | 640 KB RAM |
| 用户MegaBasic程序内存 | 190 KB |
| 微处理器 | 80C188，8 MHz |
| 串行端口 | 2个独立端口（通过前面板25针接口引出，需Y型电缆IC693CBL305） |
| 端口1 | RS-485/RS-422（电气隔离），支持多站网络 |
| 端口2 | RS-232（点对点）或RS-485可配置 |
| 波特率 | 300 bps ~ 115.2 kbps（可配置） |
| 协议支持 | Modbus RTU（主/从）、GE Fanuc CCM/SNP、ASCII自定义 |
| 编程语言 | MegaBasic、标准BASIC、C语言 |
| 背板电流消耗 | 425mA @ 5VDC |
| 内存备份 | 锂电池（IC693ACC301，模块内部安装，出厂时断开连接） |
| 工作温度 | 0°C ~ 60°C |
| 安装位置 | CPU底板任意槽位（Slot 1/CPU槽除外），不可用于扩展或远程机架 |
| 兼容性限制 | 不兼容嵌入式CPU型号（311/313/323） |
产品深度介绍

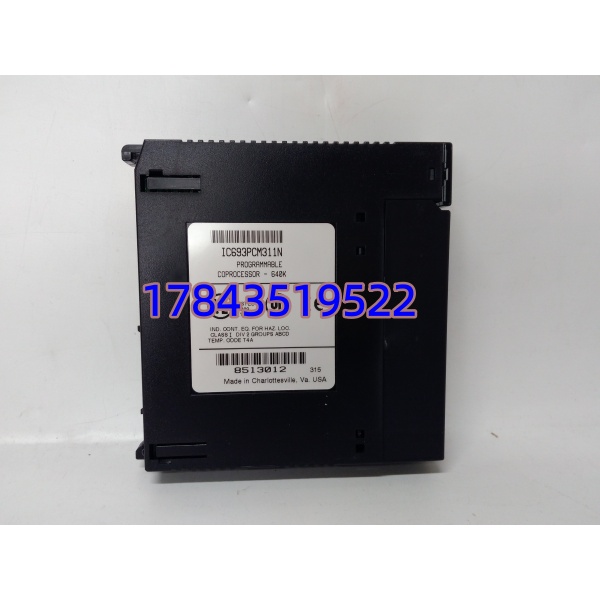

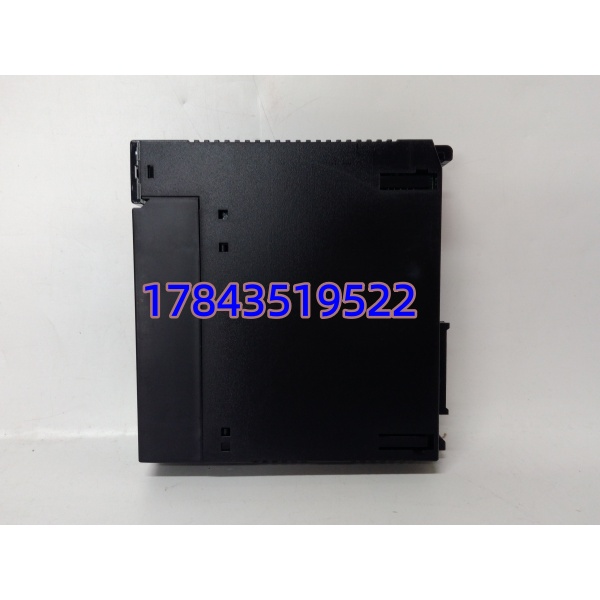

GE IC693PCM311 是GE Fanuc（现属艾默生）Series 90-30 PLC系统中的可编程协处理器模块（Programmable Coprocessor Module） 。它在90-30系列里属于”高配版”PCM，总内存640KB，用户可用的MegaBasic程序空间190KB，是PCM300（160KB/35KB）和PCM301（192KB/47KB）的升级型号 。它本质上是一个独立于主CPU运行的嵌入式单板计算机，有自己独立的处理器（8MHz 80C188）和操作系统（VTOS实时多任务系统），插在CPU底板上通过背板与主CPU交换数据 。
这块模块最大的价值是为主CPU卸包袱。90-30主CPU的扫描周期要处理梯形图逻辑、I/O刷新、通信任务，如果现场接了条码扫描器、地磅、打印机、多台Modbus仪表这些串口设备，主CPU的扫描时间会被严重拖长。PCM311把这些通信任务全揽过来，自己独立跑MegaBasic或C程序去轮询设备、解析ASCII报文、预处理数据，然后把结果通过背板共享内存（%R寄存器）丢给主CPU 。主CPU的扫描周期能缩短30%-50%，控制响应速度明显提上去。这个模块支持双端口同时跑不同协议——比如端口1挂RS-485多站Modbus从站，端口2接RS-232串口打印机或HMI 。
但要注意，PCM311只兼容模块化CPU（如CPU331/341/350/351/352/360/363/364），插在嵌入式CPU型号311/313/323的机架上点不亮，这是设计上就不支持，不是模块坏了 。
质量控制与测试流程
对于PCM这种带独立处理器和操作系统的智能模块，不是插上电亮灯就完事了。发货前执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证，确认型号IC693PCM311无误。
- 外观检查: 检查PCB无腐蚀、金手指无磨损、前面板25针接口无氧化、标签无篡改。特别注意电池座及周边有无漏液腐蚀痕迹——老模块的电池漏液是最常见的暗病。
2. 上机功能真机测试
- 测试环境: 搭建GE Series 90-30测试平台（模块化CPU底板+CPU模块+编程终端）。

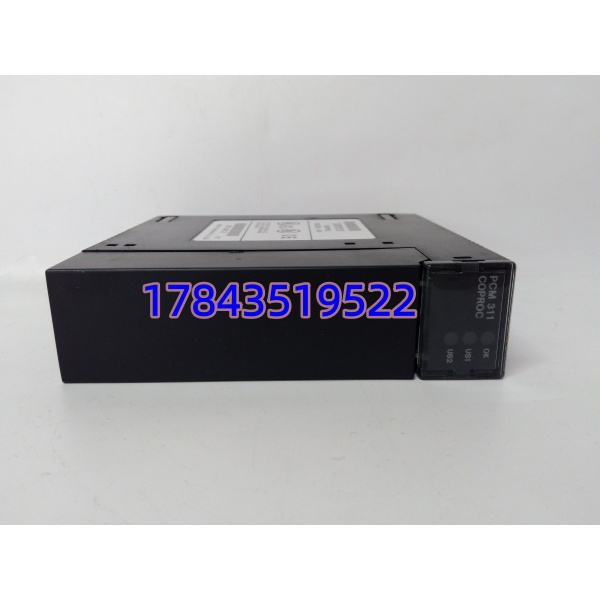

- 通电自检: 模块上电后观察OK指示灯是否常亮（正常状态），US1/US2是否按端口活动闪烁。如果OK灯不亮或闪烁，先查电池是否已连接。
- 内存与固件验证: 通过PCOP软件或TERMF终端连接模块，读取总内存和可用MegaBasic空间，确认640KB/190KB规格无误 。
- 串口通讯测试: 通过Y型电缆（IC693CBL305）引出两个串口，分别测试RS-232和RS-485端口在不同波特率（300~115.2k）下的收发功能，验证Modbus RTU和GE CCM协议握手 。
- 电池备份测试: 断开背板供电，等待30秒后重新上电，验证RAM中的测试程序是否保留，确认电池功能正常。
- 老化测试: 连续运行>24小时，监测模块温升及通讯稳定性。
3. 最终质检与包装
- 电池连接确认: 发货前必须将锂电池连接到模块上（出厂时为断开状态，客户到手后需自行接通）。
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
