产品详情

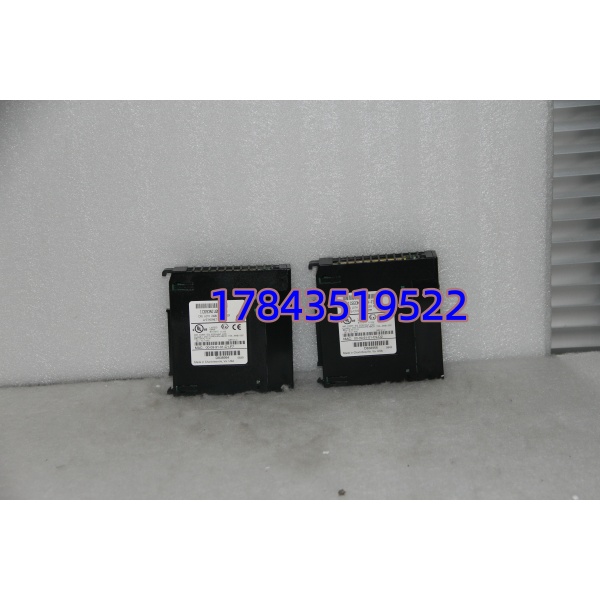

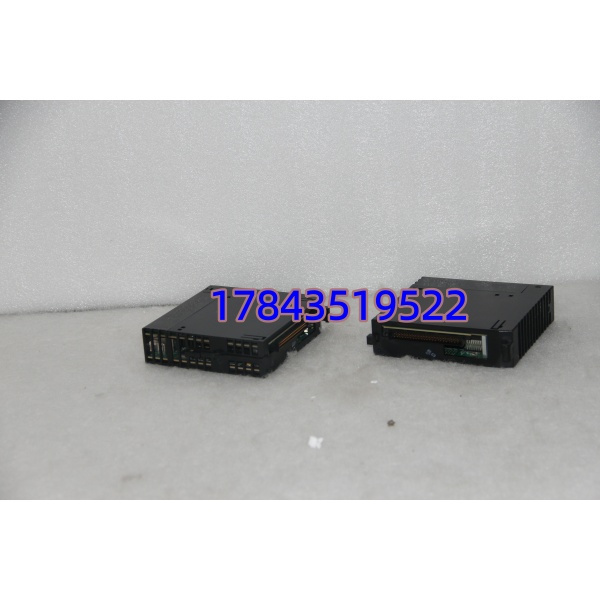

· 型号：IC693NIU004
· 品牌：GE Fanuc Automation（现归属 Emerson Automation / 艾默生自动化继承支持）
· 系列：GE Series 90-30 PLC — Ethernet Network Interface Unit（NIU / 远程 I/O 以太网接口模块）
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IC693NIU004（常见后缀 -EA 等，功能相同） |
| 模块类型 | Ethernet Network Interface Unit（NIU）——远程 I/O 接口模块，无本地逻辑执行能力 |
| 适用系统 | GE Fanuc Series 90-30 PLC 远程机架或主机架（配合 IC693CHS391/CHS392/CHS398 底板） |
| 安装位置 | 远程机架 Slot 1（取代 CPU 位置），主机架亦可用作 EGD 数据源发布站 |

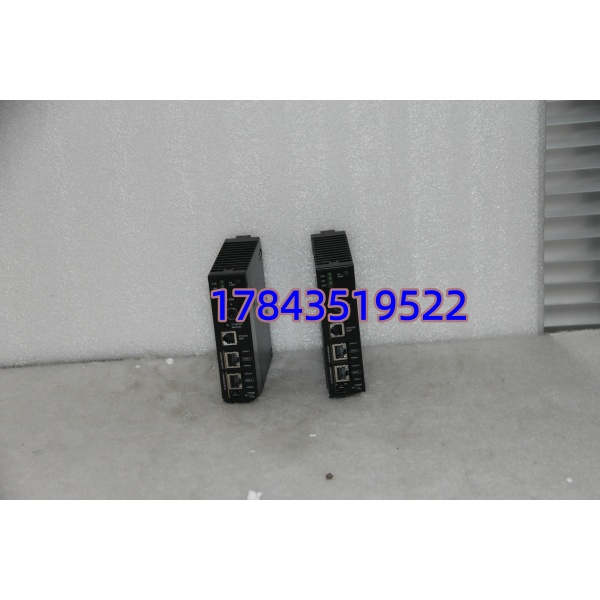

| 以太网端口 | 2 × RJ45 10/100 Mbps 自适应，内置 2 端口交换机，双口共享同一 IP 地址 |
| 支持协议 | Ethernet Global Data（EGD）主从交换、SRTP Server（编程/监控/HMI 读写）、Modbus TCP（部分固件）、SNP-X over TCP（RS-485 口） |
| IP 配置 | 静态 IP 或 BootP/DHCP，通过 Proficy Machine Edition 或 NIU Configuration Tool 设定 |
| I/O 数据容量 | %I 离散输入 2048 点 / %Q 离散输出 2048 点 / %AI 模拟输入 1268 字 / %AQ 模拟输出 512 字 |
| 寄存器资源 | %M 4096 位 / %T 256 位 / %R 9999 字（用于 NIU 内部交换缓冲区） |
| 背板电源消耗 | +5 VDC 典型 1.0～1.5 A（≈7.4 W），须确认机架电源容量 ≥ IC693PWR330/331/332，PWR321（低容量）可能带不动 |
| 辅助接口 | 1 × RJ-11 RS-232 口（用于固件升级/调试，不支持在线编辑逻辑） |
| 状态指示 LED | PWR、EOK（模块健康）、LAN Link/Act、STAT（NIU 运行状态）、ERR |
| 配置软件 | Proficy Machine Edition（PAC/90-30 组件）、GE NIU Configuration Utility |
| 固件 | 现场可升级（通过串行口或以太网），不同版本 EGD 参数略有差异 |
| 工作温度 | 0 ～ +60℃（标准）；存储 -40 ～ +85℃；5～95% RH 无冷凝 |
| 安装方式 | Series 90-30 机架插槽式（非 DIN 导轨），前面板接地片建议接柜内 PE |
| 认证标准 | UL 508、CSA、CE，符合 IEC 61131-2 工业环境要求 |
| 尺寸 / 重量 | 约 150×130×40 mm / 0.35 kg |
产品介绍
（场景痛点切入——从”远程 I/O 站以太网 NIU 挂掉整条线失联”谈采购决策）
水处理或长距离输送管线常用这种做法：主装置用 90-30 CPU，沿程每隔几百米放一台 90-30 扩展机架装 IC693NIU004 做以太网远程 I/O 站，EGD 广播订阅省掉昂贵的 Genius Bus 或串行扩展电缆。现场实测发现 NIU 模块本身很皮实，但一旦它挂——比如雷击感应打坏 PHY 芯片或电源纹波致固件跑飞——该远程机架所有 DI/DO/AI/AO 瞬间从主 CPU 映像表消失，程序若没写”远程站通信丢失”替代逻辑会直接触发工艺联锁跳车。它跟普通 I/O 模块不同：I/O 坏影响一个点，NIU 坏影响整机架。
Series 90-30 全线 EOL，IC693NIU004 原厂新单基本关单，市面流通 NOS 和拆机测试件。按 ABC 分类属 A 类关键备件（尤指有分布式远程 I/O 架构的装置），建议按”每套独立远程站备 1 件冷备，多相同配置共享池加 1″做 LTB。新项目不应再选 90-30+NUI004，推荐 PACSystems RX3i + 以太网远程 I/O 或 Profinet 分布式方案。
替换与升级建议
✅ 直接替换
- 同型号 IC693NIU004（任意兼容后缀）——物理插槽、背板总线、EGD 配置（Exchange ID / Producing / Consuming 定义）完全兼容，换完用 NIU Config Tool 或 Proficy ME 读入原 .ncf 配置文件（或重新绑定 Exchange ID 与原主 CPU 一致）即可运行。注意新模块固件版本应 ≥ 原配置最低要求，低版本需先升级固件。
⚠️ 软件兼容（需改配置/重组态）
- IC693CPU3xx（带内置以太网或外插 CMM321）+ 普通 I/O 机架 —— 不能”替代”NIU 功能，但在新设计中可用 CPU 机架做主站、取消远程 NIU 架构改本地扩展（受限电缆长度 15 m）或用 RX3i 方案重构。若原系统是 NIU 远程站想改为 CPU 本地站属系统架构变更，需重做 I/O 地址映射与 EGD 配置删除。
- 升级到 RX3i 远程 I/O（IC695NIU 或 PACSystems + Ethernet I/O）——完全不同背板，不能在 90-30 机架使用；整体改造需换机架/电源/I/O 并重配 EGD Exchange 及 SCADA 点表。
❌ 硬件不兼容
- IC693CMM311/321（串行/以太网通信协处理器模块）——CMM 插 CPU 机架供 SCADA 通信，不具备 NIU 远程 I/O 扫描功能，不能替 。
- Series 90-70 或 VersaMax 以太网模块——底板总线不同，物理无法插入 90-30 机架。
