描述
产品详情

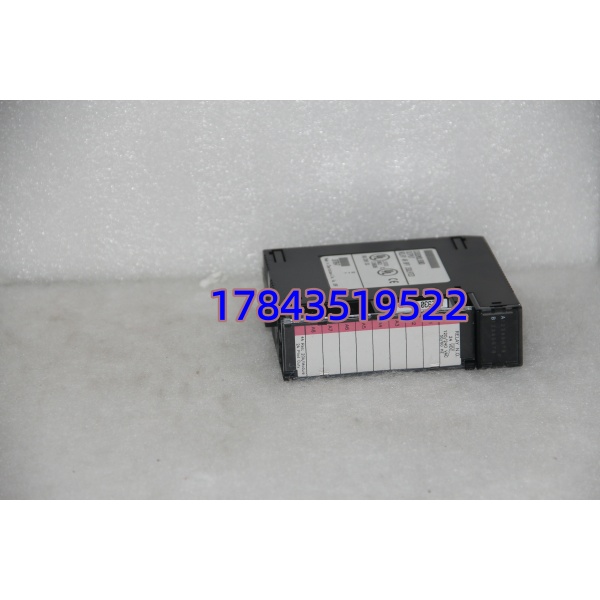

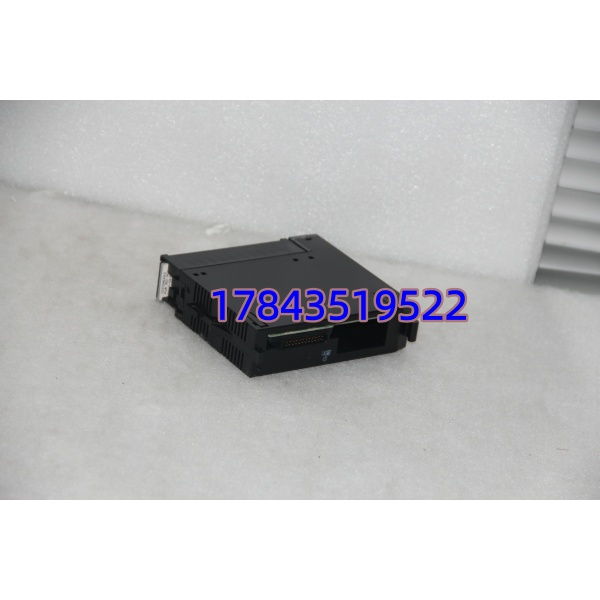

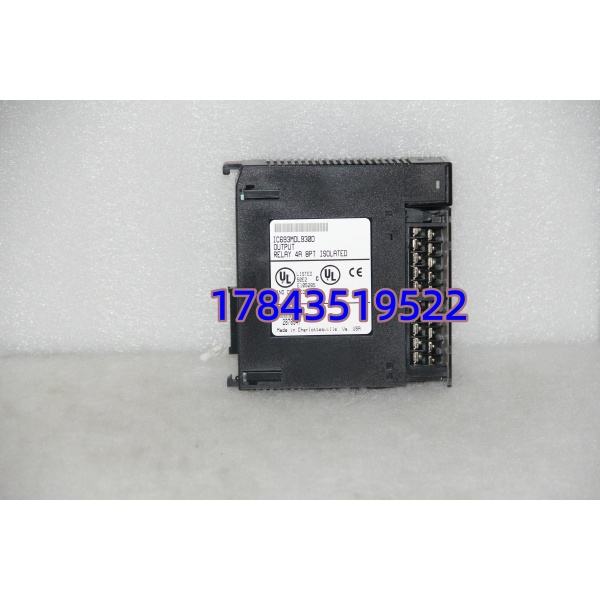

· 型号：IC693MDL930
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：GE Fanuc Series 90-30 PLC — Isolated Relay Output Module（Discontinued）
技术参数
| 参数项 | 规格值（以实物铭牌及 GFK-0356 / GFK-1868 手册为准） |
|---|---|
| 完整型号 | IC693MDL930 — Series 90-30 8-Channel Isolated Relay Output Module |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | Series 90-30 离散数字量输出 — 独立隔离继电器输出（Relay DO） |
| 输出通道数 | 8 点，Form A（N.O. 常开），各通道完全独立隔离 |
| 触点额定（电阻负载） | 最大 4 A @ 30VDC / 250VAC 每点；UL 安装每模块总负载 ≤20 A |
| 触点额定（感性/电机负载） | 2 A 先导 Duty（Pilot Duty，NEMA IEC 标准）每点 |
| 工作电压范围 | 5–30 VDC 或 5–250 VAC（50/60 Hz），用户外部供电 |
| 标称输出电压 | 24 VDC / 120 VAC / 240 VAC（依现场负载供电） |
| 最小负载 | 10 mA（低于此继电器触点可能氧化失效——严格来说需定期通断或选电子输出模块替低电流负载） |
| 最大浪涌电流 | 5 A（闭合瞬间，典型持续时间 ≤10 ms） |
| 开关时间 | 接通/断开典型 ≤15 ms（机械继电器动作时间） |
| 建议开关频率 | ≤20 ops/min（电阻负载），频繁通断缩短机械寿命（典型 10⁵～10⁶ 次） |
| 隔离电压 | 现场侧↔逻辑侧 1500 VAC rms；通道↔通道 500 VAC rms |
| 背板电源消耗 | 5 VDC 6 mA（逻辑侧）；继电器驱动取自背板 24V 继电器总线 70 mA（全部输出 ON） |
| 状态指示 | 模块顶部 8×绿色 LED（对应当前继电器励磁状态）+ OK LED |
| 安装位置 | Series 90-30 机架（IC693CHS391 / CHS397 等）任意 I/O 槽位（Slot 2~10） |
| 工作温度 | 0～+50℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 认证 | UL 508、CSA C22.2 No.142、CE，符合 IEC 61131-2 |
| 生命周期状态 | Discontinued / Obsolete — GE 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机翻新/烤机件 |
产品介绍
（维护者视角切入）现场实测发现继电器输出模块最常出问题的不是线圈烧，而是触点氧化——控制小电流 24V DC 指示灯常年不动作时触点表面生成绝缘膜，某天联锁需要吸合时啪一声没反应，DCS 显示输出 ON 但现场设备不动。IC693MDL930 是 Series 90-30 家族里唯一能同时合法切换交直流负载且各通道独立隔离的输出卡：8 组 Form A 继电器各自带独立 COM 端，可混用 24VDC 电磁阀 + 120VAC 指示灯 + 240VAC 小接触器线圈同一模块内不同通道（只要总电流不超限），这是晶体管输出模块做不到的优势。它不靠背板 5V 驱动负载，现场电源故障不影响 PLC 逻辑侧。
从 CRO 讲属 B 类 Legacy 件：GE 已 EOL，整柜迁移 RX3i 需换基座改组态。对仍跑 90-30 的水处理/包装线/辅机控制建议趁有带烤机报告的 NOS 或认证翻新品 Lock 1 块（单机架）或 N+1 共享（多同构机架），持有成本（千百元级）对比一次因电机启停回路无输出导致跳车或人工旁路操作的混乱代价说得通。提醒采购：要求供方做”所有 8 通道继电器吸合/释放 + LED 指示 + 现场侧通断连续性测试”并附视频，二手件重点查继电器动作声是否清脆无粘连——机械老化的继电器静态测量可能过关但带载易失效。
替换与升级建议
✅ 直接替换
- 同完整 P/N IC693MDL930（含兼容后缀 -K/-J，同代 Rev 内随意互换） — 断电拔旧插新，现场接线（各通道独立 COM + NO）不动，PLC 自动识别无需改组态。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代，不推荐紧急替用）
- IC693MDL940（16 点 24V DC 晶体管源型 DO）/ IC693MDL945（16 点 24V DC 漏型 DO） — 物理插槽兼容但不能切换 AC 负载且各 4 点共 COM 非独立隔离，若您现场有交流负载（120/240VAC 接触器/指示灯）则不能替；全 DC 24V 负载场景可替但需改 I/O 组态 + 重下硬件配置 + 改现场接线（合并 COM 端），属计划性改造非 1:1 热插替用。[请以原厂手册为准]
- IC693MDL931（8 点 AC 输出 TRIAC，120/240VAC 仅） — 不支持 DC 负载，不能替 MDL930 的 DC 应用。
❌ 硬件不兼容
- PACSystems RX3i DO 模块（IC695/IC694 系列）、VersaMax（IC200MDLxxx）、90-70（IC697MDLxxx） — 背板/基座不同，物理无法插入 90-30 机架。整机 90-30→RX3i 需换全部 I/O 基座+电源+重新组态。
