产品详情
· 型号：IC693CHS391（建议核实后缀如 -M / -J / -K 与原系统一致）
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：GE Fanuc Series 90-30 PLC — Modular CPU Baseplate（Discontinued）
技术参数

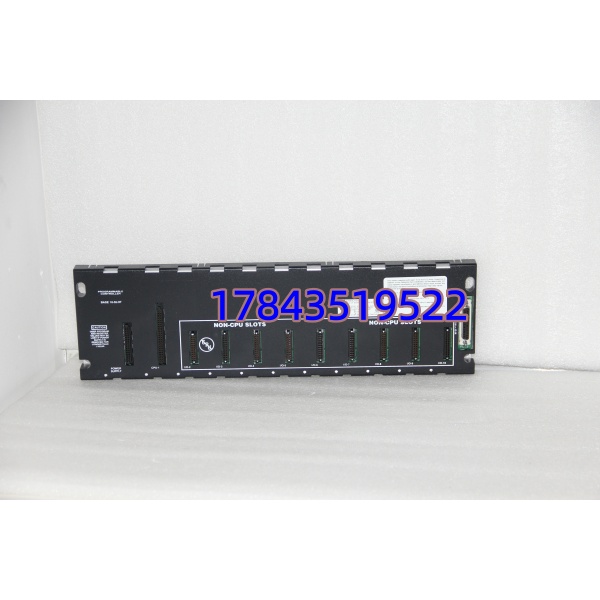

| 参数项 | 规格值（以实物铭牌及 GFK-0356 手册为准） |
|---|---|
| 完整型号 | IC693CHS391 — Series 90-30 Modular CPU Baseplate (Main Rack) |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | Series 90-30 PLC 主机架底板（含背板电源总线与扩展口，无主动逻辑） |
| 槽位配置 | 独立电源槽（最左，不计入模块槽）×1 + CPU 专用槽(Slot 1)×1 + I/O/Option 槽(Slot 2~10)×9，合计 10 个编号槽 |
| 兼容 CPU | IC693CPU311/313/323/331/340/350/363/364/374 等全系 90-30 CPU 模块 |
| 兼容电源 | IC693PWR321 / PWR322 / PWR330 / PWR331 等 90-30 电源模块 |
| 兼容 I/O | 全系 IC693 系列 DI/DO/AI/AO/HS Counter/Comm 模块；IC694 系列部分模块需确认固件 |
| 背板供电 | 由电源模块引入，分配 5 VDC 逻辑电源（背板典型负载 420mA + 模块总耗）及 24 VDC 现场电源 |
| 扩展接口 | 右侧 25-pin D-sub Female（IEEE 488 风格），连接 IC693CBL300/311 至扩展底板(IC693CHS392)或远程底板(IC693CHS398) |
| 最大扩展数 | CPU350 支持最多 7 个扩展/远程底板；其它 CPU 通常 4 个（依型号），扩展距 ≤700 ft / 213 m |
| 安装方式 | 面板安装（螺钉+防松垫圈），支持垂直或水平朝向，机柜内 IP20 防护（需独立柜体防护） |
| 工作温度 | 0～+60℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 尺寸(约) | 443×130×142 mm（17.44″×5.12″×5.59″，10槽版），重量 ≈1.4～1.6 kg |
| 认证 | UL 508、CSA C22.2 No.142、CE，符合 IEC 61131-2 工业环境要求 |
| 生命周期 | Discontinued / Obsolete — GE 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机件 |
产品介绍
（场景痛点切入）现场实测发现底板是最容易被遗忘的备件——CPU 烧了、I/O 坏了自己会报警，底板悄悄氧化接触不良时表现成”随机模块通信丢失”或”上电 CPU 不 Run”，查半天找不到原因。IC693CHS391 本质是一块带铜箔走线、电源分配和 25-pin 扩展口的被动背板，没固件没程序，但它是一切 90-30 模块能工作的物理前提：电源槽取电→5V 逻辑电送每个槽→数据总线让 CPU 轮询 I/O。某个化水站碰过底板 Slot 3～5 金手指痕迹氧化致 AI 模块间歇掉线，酒精擦洗恢复，但让我们意识到老装置运行超 15 年后底板氧化是真实失效模式，不只模块会坏。
从 CRO 讲这属于 A 类物理架构件却常被漏出 Buffer Stock 清单——GE 已 EOL，新机绝版。对单机架关键控制（如余热锅炉辅控、老包装线主控）建议趁有 NOS 锁 1 块冷备件，持有成本（千百元级）对比一次因”查不出原因的模块掉线→全站重启/停产”的机会成本完全忽略。补充一点：底板不自带螺丝紧固件和机架盖板，收现货时确认是否含安装五金包，不然到了现场发现少 M4 沉头螺钉挺耽误事。
替换与升级建议
✅ 直接替换
- 同 P/N IC693CHS391（含兼容后缀 -M/-J/-K，同代 Rev 内随意互换） — 断电拆旧电源线+I/O 模块（保留接线在端子排！），卸旧底板，装新底板拧牢，插回电源模块及所有 I/O/CPU，上电自动识别。唯一正确做法。
⚠️ 硬件兼容需注意（有条件使用）
- IC693CHS397（5槽主底板）/ IC693CHS392（10槽扩展底板无 CPU 槽） — CHS397 槽数不同（仅 5 I/O 槽）不能随意替主架；CHS392 是纯扩展底板不含 CPU Slot 1，不能做主机架替用品。若您现系统只需扩展底板而非主架，CHS392 可替 CHS391 的扩展级联功能但物理位置不同（放扩展链而非主机架位）。[请以原厂手册为准]
- 不同后缀跨大版本（极早期 Rev A 换新 Rev M） — 电气兼容，但严格来说老系统若曾用特制短背板电缆需确认长度匹配，通常无问题。
❌ 硬件不兼容
- PACSystems RX3i 基座（IC695CHSxx 系列）、VersaMax 基座、90-70 机架（IC697CHSxxx） — 背板尺寸、模块引脚定义、电源接口均不同，物理无法插入。整机迁移 90-30→RX3i/PACSystems 属大型技改（需换电源+I/O 基座+重新组态），非简单替换。
