产品详情

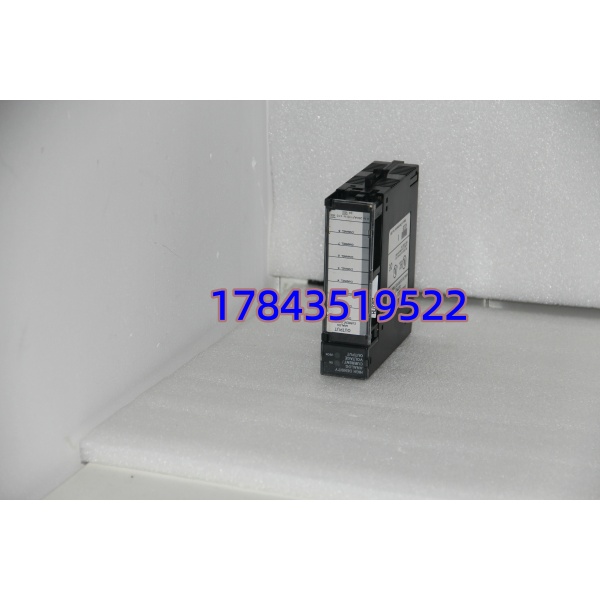

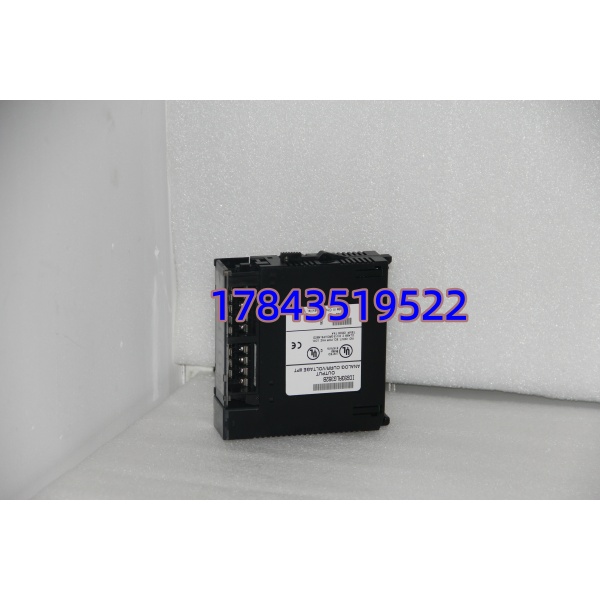

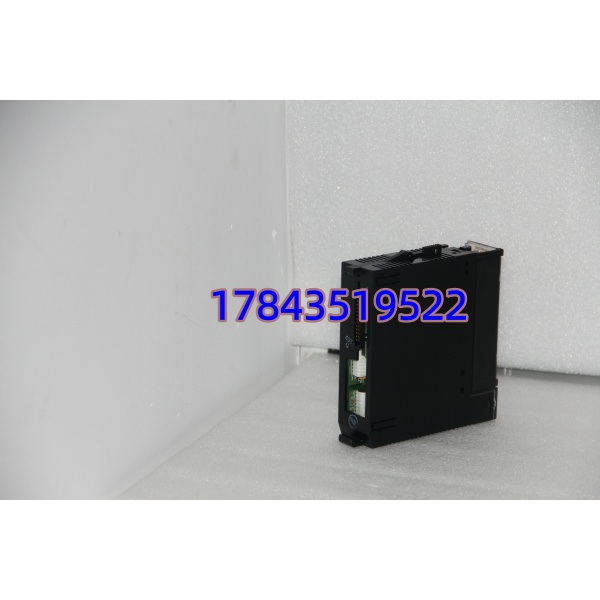

· 型号：IC693ALG392
· 品牌：GE Fanuc（现 Emerson Automation / GE Vernova遗留产品线）
· 系列：Series 90-30 PLC — Mixed Analog Input/Output Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IC693ALG392（Catalog Number，常见修订版 IC693ALG392F/K等后缀，电气兼容） |
| 系列平台 | GE Fanuc Series 90-30 PLC（插入CPU机架或扩展机架任意I/O槽位） |
| 模块类型 | Mixed Analog I/O — 8 Channel Input + 4 Channel Output |
| 模拟输入通道 | 8路，单端，电压或电流（通过软件配置及外部接线/跳线决定），每通道独立A/D |
| 输入信号范围 | 电压：±10 V DC、0–10 V DC；电流：4–20 mA DC、0–20 mA DC（电流模式需外部24V DC电源供回路） |
| 模拟输出通道 | 4路，电压或电流（软件可配，默认±10V / 0–20mA需外接负载电阻或有源回路） |
| 输出信号范围 | 电压：±10 V DC、0–10 V DC；电流：0–20 mA DC、4–20 mA DC（需正确接线及负载≤750Ω典型） |
| A/D & D/A分辨率 | 12 bits（AI: 4096 counts FS；AO: 4096 counts FS） |
| 输入精度 | ±0.25% FS典型（@25℃），±0.5% FS最大（全温范围） |
| 输出精度 | ±0.5% FS典型 |
| 输入更新时间 | 典型 5 ms（全部8通道扫描完成） |
| 输入阻抗 | 电压模式 >100 kΩ；电流模式 250Ω（内部 shunt，需外部24V供电） |
| 输出驱动能力 | 电压输出：最大 5 mA 源/灌；电流输出：典型驱动 ≤750Ω（取决于外部回路电压） |
| 背板电流消耗 | 140 mA @5V DC（由 Series 90-30 电源模块经背板供给） |
| 外部电源要求 | AI电流模式(4-20mA)需外部 24V DC 供变送器回路；模块自身工作仍由背板5V供电 |
| 配置方式 | 通过 Proficy Machine Edition / LM90 软件设定各通道类型，部分版本可用模块侧面DIP开关做默认（已废弃，建议软件配置） |
| 状态指示 | 绿色 OK LED（模块配置且通信正常），红色 LED（故障/未配置/硬件错误） |
| 配套端子块 | 须配 IC693TCM300（37-pin D-sub 弹簧端子块）或手持编程器/扩展电缆至现场接线箱；另可选 IC693ACC305 端子块适配器 |
| 安装方式 | Series 90-30 机架任意 I/O 槽（CPU 或扩展机架），不支持热插拔（90-30机架标准操作需停机插拔） |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | UL / cUL / CE / CSA |
| 生命周期状态 | Mature / Phase-out — 原厂新件部分地区停受新单，市面以全新拆机(New Surplus)及测好翻新品为主 |
| 常见替代/关联 | IC693ALG391（仅8AI，可部分替代当只用输入且改配置）；IC693ALG390（仅4AO，单向替代输出部分） |
产品介绍
在一个污水处理厂升级改造项目里碰到过——原Series 90-30用IC693ALG392采集曝气池溶解氧(4-20mA×6路)并送出PID调节指令(±10V×2路)给鼓风机变频器，运行第十三年突然出现AI通道3读数跳变。热插拔不允许（90-30机架标准需停扫描或小心操作），停机换块测好拆机件进去，LM90里I/O Configuration选IC693ALG392直接下载，逻辑与地址映射一字不动，十分钟恢复。这就是它存在的意义：Series 90-30平台最经典的混合模拟量模块，把8入4出挤在一个槽位省机架空间，电压/电流量程全软件可配，老线延寿首选。(严格来说，早期某些Rev版要求外部24V DC给电流输入回路供电且须在端子块侧正确接入，忘记供24V是现场最常见的”无读数”原因而不是模块坏——这点下面FAQ专门说。)
从B2B采购决策讲，它的转化驱动力就三个：现网90-30系统可直接插（不必改程序重下）、渠道有测好拆机件现货救急、比起动整套PACSystems RX3i迁移成本几乎为零。原厂新件交期曾报到12～20周且EOL趋势明显，如果你的水处理/电力辅网/冶金原料场这套90-30三年内不整体升级，现在LTB囤一两块做冷备，停机等模块一天的损失轻松超过十倍模块价。
替换与升级建议
✅ 直接替换（最小改动）
- IC693ALG392（各后缀F/K/H等）互替：完全电气兼容，同端子块IC693TCM300，I/O Configuration中选IC693ALG392即可，插拔即用。
- IC693ALG391 + IC693ALG390 组合替代：若你机架空余槽位充裕，可用1块ALG391(8AI) + 1块ALG390(4AO)分别插两槽替代——需新增槽位、重新分配I/O地址并改下装程序，不推荐紧急抢修时做此变更，仅作长期备件耗尽后的架构变通。
⚠️ 软件兼容但需改I/O配置（注意）
- IC693ALG391（仅8AI）单向替输入部分：若你只用ALG392的8路AI而4路AO闲置，可换ALG391但须在LM90/Proficy ME把该槽I/O Type改成IC693ALG391并重新分配（或保持）地址——AO部分逻辑需屏蔽或删除，属于工程变更。
- IC693ALG390（仅4AO）单向替输出部分：同理需改槽类型，且仅当原系统有多余槽位单独插AO模块时成立，不能物理占据原混合槽直接替。
❌ 硬件不兼容
- RX3i IC695ALGxxx / VersaMax IC200ALGxxx：不同机架背板物理接口与协议，无法插入Series 90-30机架。
- IC693ADCxxx（高速计数器/定位模块）等：完全不同功能类型，物理可插但系统报Mismatch。
