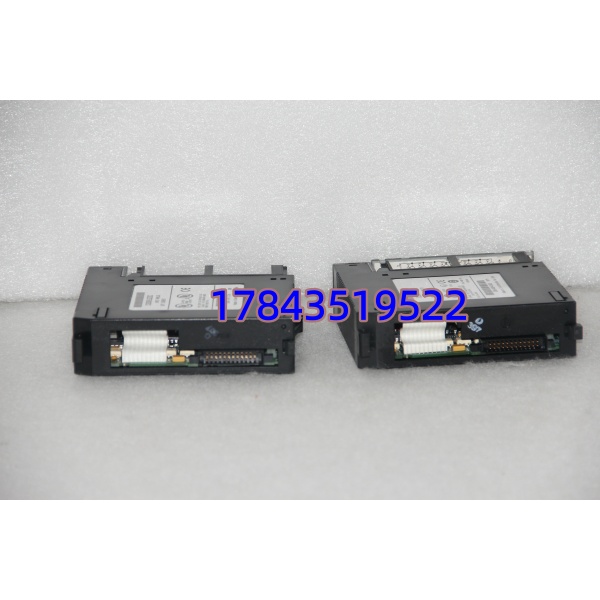

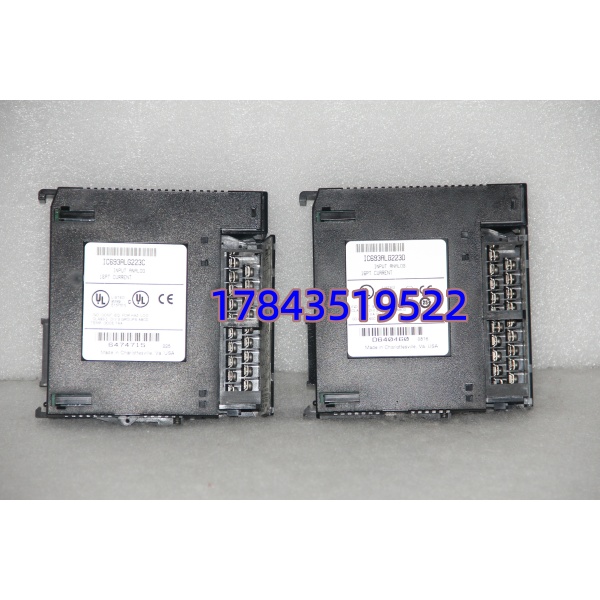

产品详情
· 型号：IC693ALG223
· 品牌：GE Fanuc（现归属 Emerson Automation / 艾默生自动化承接服务）
· 系列：Series 90-30 PLC — 混合信号模拟量输入模块
技术参数
- 完整型号：IC693ALG223（常见后缀 CA=三防涂层，LT=宽温，RR=修订备件版；功能相同）
- 模块类型：4 通道混合信号模拟量输入模块（Voltage/Current Selectable per Channel via Jumpers）
- 适用系统：GE Fanuc Series 90-30 PLC，安装于 5 槽或 10 槽底板任意 I/O 槽位（建议避开 CPU 邻槽高密度功耗槽）
- 输入通道数：4 路独立差分（Differential）输入，通道间不隔离，现场侧与逻辑侧光耦隔离
- 信号类型（跳线选择）：±10 VDC、0–10 VDC、4–20 mA DC、0–20 mA DC（每通道独立通过模块边缘跳线设定）
- 输入阻抗：电压模式 ≥1 MΩ；电流模式 250 Ω（内置精密取样电阻）
- A/D 分辨率：12 bit（满量程对应 0–4095 counts；±10 V 时 ≈4.88 mV/bit，4–20 mA 时 ≈4.88 μA/bit 量化步长）
- 精度：典型 ±0.1% FS @25℃；全温区 ±0.3% FS（根据 GE IC693ALG223 Datasheet GFK-0828B）
- 更新时间：每通道约 5 ms，全 4 通道扫描 <20 ms
- 数据映射：占用 4 字 %AI（模拟输入寄存器），映射到 CPU %AIx～%AIx+3；状态位映射至 %I
- 背板电源消耗：+5 VDC 85 mA（典型），无外部 24 VDC 供电需求（电流回路由现场/外部电源供电）
- 诊断与 LED：OK（模块健康）、Active（通信活跃）、各通道 OV/UF（超量程/欠量程）状态 LED
- 配置方式：通过 Logicmaster 90-30、VersaPro 或 Proficy Machine Edition（PME）在硬件配置中设定工程量换算及报警限值
- 工作温度：0～+60℃（标准）；LT 后缀 -20～+60℃；存储 -40～+85℃
- 隔离耐压：现场侧↔逻辑侧 1500 VAC（1 min）；通道间不隔离
- 安装方式：Series 90-30 机架插槽式（非 DIN 导轨），前面板带可拆卸端子排（IC693ACC300 系列）
- 认证标准：UL 508、CSA、CE，Class I Div 2 Groups A/B/C/D（适用版本）
- 尺寸 / 重量：约 150×130×40 mm / 0.27 kg
产品介绍
（技术定位直入——从”为什么选 223 不选 221/222″谈采购决策）
水处理或化工配料线上常见这种情况：两个测点来自压力变送器（4–20 mA），另外两个取自变频器 0–10 V 速度反馈——分开买电流模块加电压模块占两个槽位，用一块 IC693ALG223 跳线混配搞定，省一个槽位也少备一种型号。现场实测发现它的 12 bit 分辨率对大多数过程控制够用，±0.1% FS 精度在 90-30 家族里属主流水准，关键是背板只吃 85 mA 5 VDC，老电源模块带起来无压力。
Series 90-30 硬件 GE 已逐步转入生命周期末期（Mature / EOL），IC693ALG223 原厂新单基本关单，市面流通 NOS（原厂剩余新库存）和拆机测试件。按 ABC 分类属 B～A 类（视产线重要度）——过程控制柜模拟量模块坏一块不会像 ESD 那样秒跳车，但温度/流量/压力显示全丢会让操作员盲操作，最终被迫降负荷。建议有 ≥2 套 90-30 在役且短期不升级 RX3i 的客户按机架数做 LTB 留 1 件冷备，比紧急跨国调货快且单价通常低 30%～50%。
替换与升级建议
✅ 直接替换
- 同型号 （任意后缀 CA/LT/RR）——Pin-to-Pin、跳线定义、%AI 映射完全一致，换完核对跳线位置与原组态工程量换算系数即可投运，无需改程序。
- IC693ALG222（8 通道电压输入）/ IC693ALG221（4 通道电流输入）——若你现用 223 实际只用了电压或只用了电流信号可降级替入，但需注意通道数差异及跳线不同；223 混用跳线配置不能直接套用到 221/222，组态需微调。
⚠️ 软件兼容（需改配置/重接线）
- IC694ALG220/ALG600 系列（RX3i PACSystems）——架构不同，不能在 90-30 机架使用；若整体升级到 RX3i 需换机架、电源、CPU 并重做硬件配置与 %AI 地址映射，属系统级改造。
- 若现用 223 的跳线设为电流输入而换入 ALG221 需确认外部 24 VDC 回路供电极性一致；换入 ALG222（纯电压）则不能接电流信号。
❌ 硬件不兼容
- IC697 系列（90-70 平台）模拟量模块——底板总线不同，物理无法插入 90-30 机架。
- 普通数字量模块或 Thermocouple 输入模块——信号类型、端子定义、背板协议均不同，无法替代。
