描述

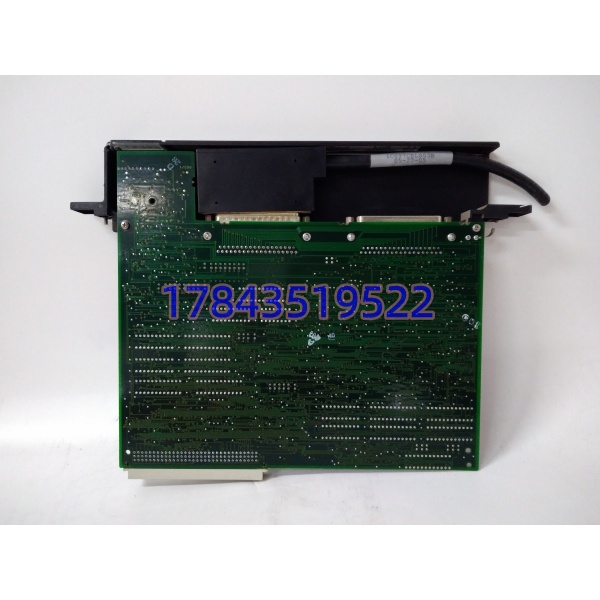

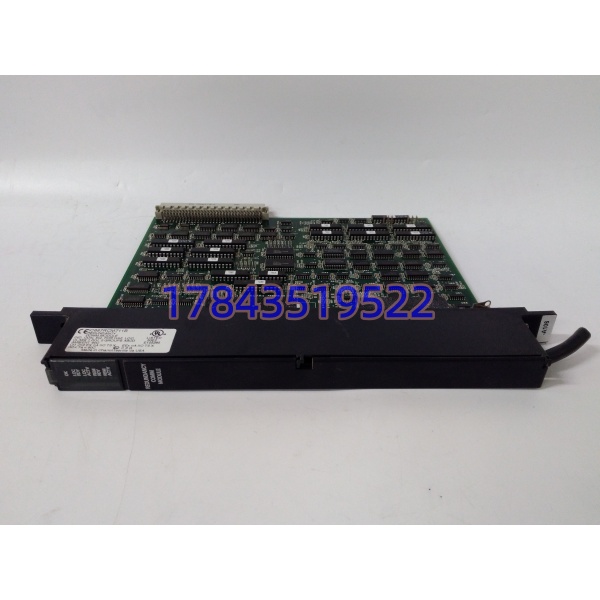

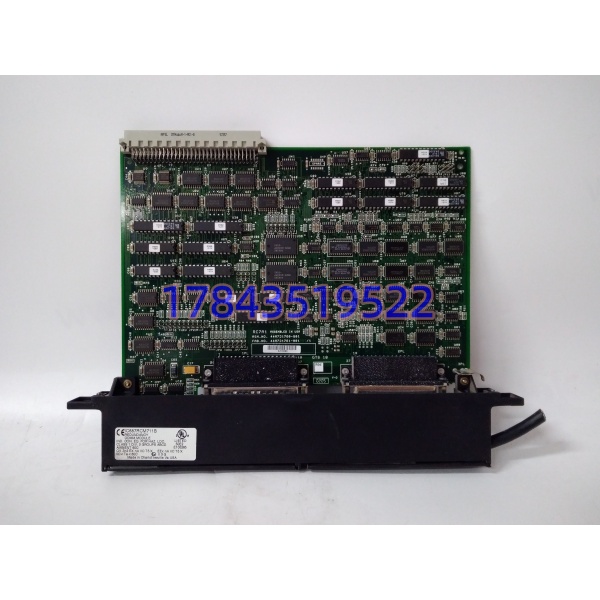

产品详情
· 型号：IC687RCM711B
· 品牌：GE（GE Fanuc → Emerson）
· 系列：Series 90-70 / FIP 单机架冗余系统 RCM
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 90-70 热备系统冗余通信模块（RCM），主备 CPU 同步桥 |
| 部件编号 | IC687RCM711B（B=硬件修订尾标，基础型 IC687RCM711） |
| 适用系统 | GE Fanuc Series 90-70 单机架 FIP 冗余（非 RX3i、非 VersaMax） |
| 兼容 CPU | IC697CFR782、IC697CFR28 等 90-70 冗余 CPU |
| 同步对象 | 主备 CPU 的 %I/%Q/%M/%R/%T 内存表实时镜像 |
| 物理介质 | 专用冗余互连电缆（总线发送模块间，最长 3ft / 约 0.9m） |
| 背板供电 | 5VDC @ 1.2A（典型 2.5W 级） |
| 处理器 | 板载 32-bit 处理器（200MHz 级，做同步仲裁，非跑用户逻辑） |
| 同步带宽 | 每周期 128KB 级块传输（以原厂手册为准） |
| 切换时间 | 主备切换 <50ms，切换后 10s 内禁止再次切换 |
| 面板指示 | 5×绿色 LED（Sync OK / Link / Active / Standby / Fault 类） |
| 手动操作 | 面板按钮手动切主备（备机 Ready 才生效） |
| 配置工具 | MS-DOS 冗余配置工具 / Windows Redundancy Manager |
| 热插拔 | 支持在冗余降级态（一主一备在线）维护态切换，单 RCM 硬拔丢同步 |
| 工作温度 | 0~+60℃ |
| 隔离耐压 | 机架-现场 1500VAC（以原厂手册为准） |
| 尺寸/安装 | 90-70 机架单槽宽，螺钉锁背板 |
| 易混型号 | IC697CMM711（串行通信卡）、IC687RCM711（无 B）、RX3i 的 IC695 系以太网卡 |
产品介绍
IC687RCM711B 是 GE Fanuc 90-70 热备架构里”主 CPU 和备 CPU 之间的神经束”——两台 IC697CFR782 同机架上下插，各旁边插一块 RCM，两块 RCM 用短同轴/专用缆（经总线发送模块）点对点连起来，每个扫描周期把主机的 %I/%Q/%M/%R/%T 增量块抄给备机，备机始终热镜像。主机掉电/看门狗/拔件，备机在 <50ms 内无扰接管制，HMI 不闪、输出不抖、批处理不中断。它不解析 Modbus、不连 SCADA、不存用户程序，自己只干”内存镜像+心跳监测+切换仲裁”三字。
和 IC697CMM711（90-70 串行通信卡，对外走 SNP/Modbus）不是一物；和 RX3i 的 IC695 系以太网冗余完全不互通——90-70 机架背板是 VME 派生总线，RX3i 是 PCI 派生，物理插槽都不同。和 IC687RCM711（无 B）是同源前代，B 尾标改了总线发送模块握手时序和 LED 定义，老机架升固件后才认 B 版。坦白讲，买它的人 100% 是钢铁轧线、化工反应器、水泥回转窑那些跑了二十年的 90-70 热备柜，点检发现 RCM 面板上 Sync 灯闪、切换测试超 50ms、或手动按钮切不动，备件单按 IC687RCM711B 补一块——新项目没人选 90-70 了，Emerson 推 RX3i/PACSystems 或迁移到 CX 控制器。
应用场景与行业案例
我在热轧线遇过最典型的：90-70 单机架热备控粗轧立辊，夜班做月度切换试验，拍手动钮从 A 切 B，结果输出瞬间抖了 80ms，液压 AGC 缸位置跳了 0.3mm 废一块坯。查 RCM—— 上”Sync”灯偶发灭 200ms，备机镜像滞后 2 个周期。拆板看专用缆接头氧化，重做终端电阻后还抖，换 RCM（库存拆机，2013 年 GE Fanuc 标，5 灯测试全绿），切换回 8ms 内，再试不抖。
典型场景：
- 钢铁轧线：粗/精轧主机、AGC 液压、卷取机控制，90-70 热备+RCM 同步，单 CPU 故障不容许废钢。
- 化工反应器：间歇釜温压顺序控制，批处理中途切换不能丢 %M 步序位。
- 水泥回转窑：窑速/喂料/篦冷机顺序，掉电切换时 %T 定时器续算。
- 电站辅机：输煤程控、除灰空压机顺序，HMI 画面不能因切换闪断。
- MRO 备货：90-70 原厂停采多年，Emerson 续供走特种渠道 20 周起，现场等不起走拆机。
真实案例：前年河北某 1000m³ 高炉水冲渣控制室，90-70 热备柜做季度切换，主 A 切备 B 后发现 %R 保持寄存器里渣池液位值比切前少 1 个数（0.5m 等效），B 机按旧值开泵险些溢流。仪表登柜查两块 RCM 同步计数——A 侧 RCM 自诊断缓冲里攒了 3 条”CRC retry”，镜像偶尔丢块。备件间有块 2016 年 GE 原厂 （B 尾标，缆口无氧化），停机窗口切到单 CPU 维护态→拔旧 A 侧 RCM→插新→双机重同步→校验 %R/%M 一致，复测切换 6ms 无丢数。自动化主任原话：”90-70 热备 PM 单里 RCM 和 CPU 要并列测切换时间，不能只盯 CPU Run 灯，RCM 丢块比 CPU 死还阴。”这就是老热备同步卡的现场账。
