描述
产品详情

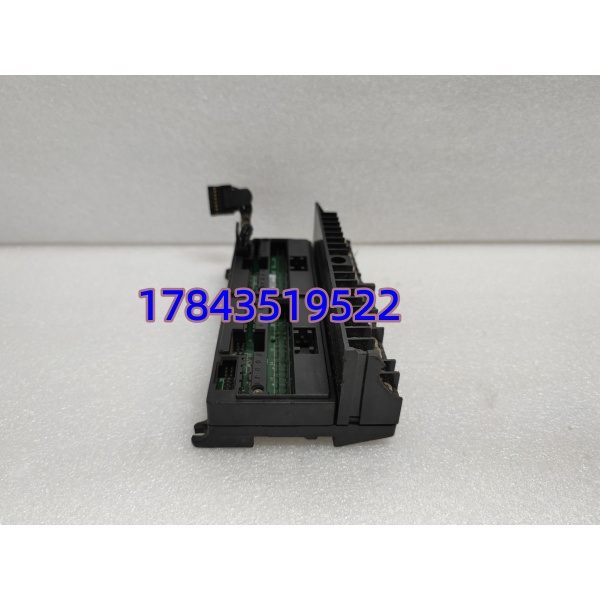

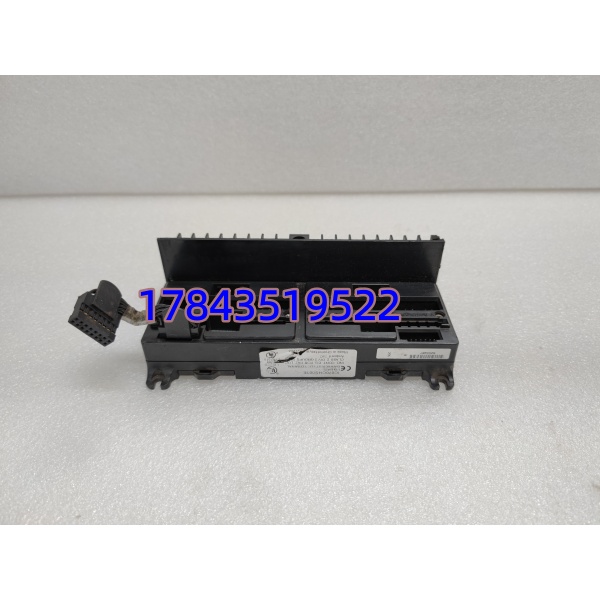

· 型号：IC670CHS001E
· 品牌：GE Fanuc / GE Automation & Controls（VersaMax 产品线）
· 系列：IC670 Field Control — I/O Base Unit / Terminal Block Assembly（IC670CHS001E 为现行 Rev）
规格参数
- 完整型号：IC670CHS001E
- GE 订货号：IC670CHS001E（前身 IC670CHS001A / C / D 向上兼容）
- 产品类型：VersaMax Field Control I/O Base Unit（安装底座 + 现场端子排 + 背板总线）
- 适用模块：IC670 系列 Bus Interface Module（如 IC670MDLxxx BIM：IC670ALGxxx 模拟/数字 I/O 模块需配 BIM 做主站底座）
- 安装容量：单槽位，容纳 1 块 IC670 模块（BIM 或 I/O 模块）

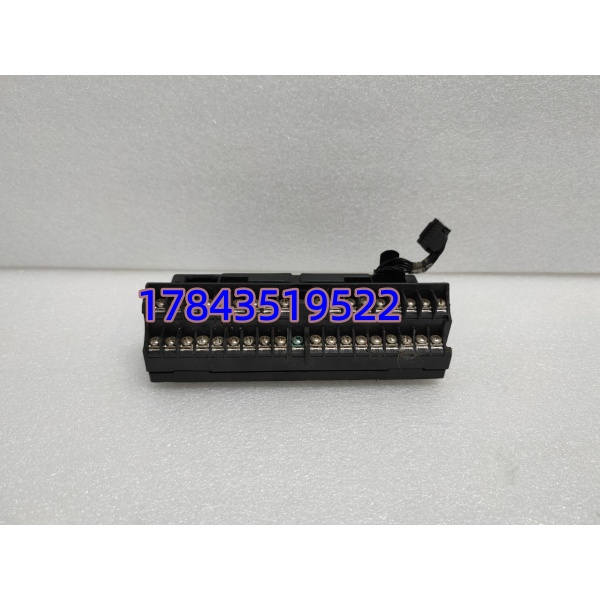

- 现场端子：内置可拆卸端子排（Pluggable Screw Terminal），典型 36 个接线点（依模块类型分配 DI/DO/AI/AO/电源/公共端）
- 端子导线规格：0.2–2.5 mm²（AWG 24–14），螺丝扭矩 0.5–0.6 N·m
- 扩展接口：右侧带 40-pin 扩展总线插座（Ribbon / Card Edge 式），用于菊花链下一 IC670CHS001E + I/O 模块
- 最大扩展能力：单 BIM 可支持链挂最多 7 个附加 I/O 底座（共 8 个底座含 BIM 底座），总 I/O 点数依 BIM 类型限制
- 背板总线：并行总线传递 I/O 数据、状态、模块 ID，不支持以太网/IP 功能（由 BIM 处理）
- 供电分配：底座传导 24VDC/120VAC 现场电源给模块（依模块类型），部分 BIM 底座需外接 Field Power
- 安装方式：35mm DIN 导轨（EN 60715）或面板螺钉安装（4× Ø4.5mm 孔）
- 锁定机构：DIN 导轨卡扣 + 释放拉杆
- 模块更换：支持热插拔 I/O 模块（BIM 建议断电重配），底座本身为无源机械/电气载体
- 工作温度：0℃ ～ +60℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 防护等级：IP20（须装于控制柜内）
- 尺寸（约）：109 × 77 × 70 mm（H×W×D，含端子突出）
- 净重：约 0.18–0.22 kg
- 认证：CE、UL 508、CSA C22.2 No.142、FM Class I Div 2（依系统整体）
- 配套模块举例：IC670ALG230（BIM Profibus DP）、IC670MDD841（32pt DI）、IC670MDL740（16pt DO Relay）等
产品介绍
IC670CHS001E 是 GE VersaMax Field Control（IC670 系列）的 I/O 底座——说白了就是块带端子和背板总线的”托架”。它自己不跑逻辑，只负责把 IC670 总线接口模块（BIM）或 I/O 卡插上去、提供现场接线端子、把右侧扩展总线传下去让下一底座的 I/O 能被 BIM 扫描到。整个 IC670 系统的第一个底座必须插 BIM，后续底座全是 CHS001E 挂 I/O 模块。
有一点要注意： ，不能装 VersaMax Nano/Micro（IC200 系列）或 RX3i（IC693/IC694）模块——物理尺寸和背板引脚不同。买的时候确认你缺的是底座不是 BIM 模块本身；现场最常见错误是订了 I/O 卡忘订底座。另外扩展链最长 8 个底座（含 BIM 底座），超出需加远程节点。
应用场景与行业案例
痛点切入
我遇过一条包装线改造，原来 4 个 I/O 点不够加了 2 块 DI/DO 卡，电工翻出旧底座装上报”Module Not Found”——结果是以前买的 IC693CHS391（RX3i 底座）硬塞进去引脚不对。换回 链上 BIM 扩展口，自动识别。这种底座不值钱但没它会卡整个扩展。
典型场景
- 汽车/零部件产线——GE 90-30/RX3i 通过 IC670ALG230（Profibus DP BIM）挂在 底座上扩展分布式 I/O，非它不可因需 专属背板与端子排。
- 食品/饮料包装机——紧凑 DIN 轨安装，BIM + 2~3 个 CHS001E 链挂 DI/DO/AI 就近机台控制柜，省主柜硬接线。
- 水处理/泵站—— BIM (DeviceNet/EtherNet/IP 版) + CHS001E 底座组成本地 I/O 站，耐受潮湿环境（选涂覆版模块）。
- 老 GE 系列备件轮换——原系统就是 架构，直替最安全，参数无需重设。
真实案例
华东某汽车零部件厂，Profibus DP 远程站报警 SF（组态不匹配），查为扩展链末端 端子排松动导致 I/O 模块 24V 现场电源抖。停机打开柜门——发现原装端子排塑料老化脆裂（约 18 年机龄）。库房有 新底座，断电拔出旧底座上 I/O 模块插新底座→重新拧紧端子（扭矩 0.
