描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 (Model) | IC660EBD025 |
| 制造商 (Manufacturer) | GE Fanuc / Emerson |
| 所属系统 | Genius I/O 分布式I/O系统 |
| 通道数量 | 32路 (通常分为2组×16点) |
| 信号类型 | 数字量 (Discrete)，可配置为输入或输出 |
| 工作电压 | 5V / 12V / 24V DC (可选，取决于配置) |
| 输出电流 | 单通道最大0.5A (稳态) |
| 输入电流 | 典型值 5-10 mA @ 24V DC |
| 隔离电压 | 850V (模块间隔离) / 1500V (组间及组对逻辑) |
| 响应时间 | <1 ms (典型) |
| 工作温度 | 0°C 至 +60°C |
| 防护等级 | IP20 (机柜内使用) / 部分描述为IP67 |
| 散热功耗 | 最小值11W (8路输入) ~ 最大值18W (32路输出满载) |
| 尺寸 | 约 76mm × 203mm × 102mm (3.0″×8.0″×4.0″) |
| 重量 | 约 1.4 kg (3磅) |
产品深度介绍

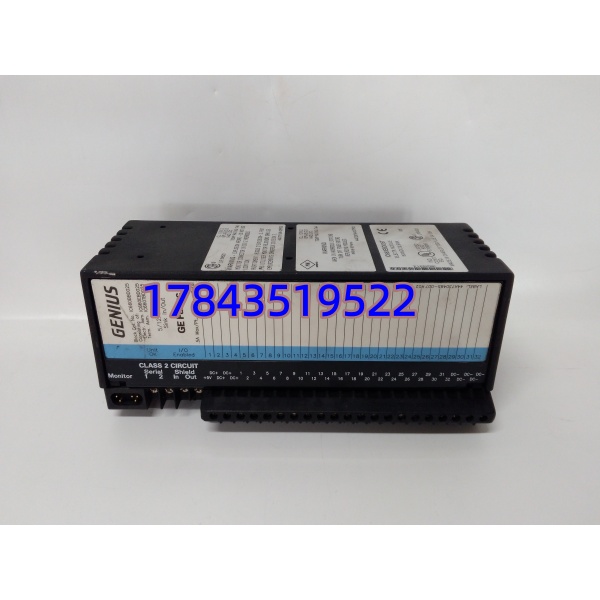

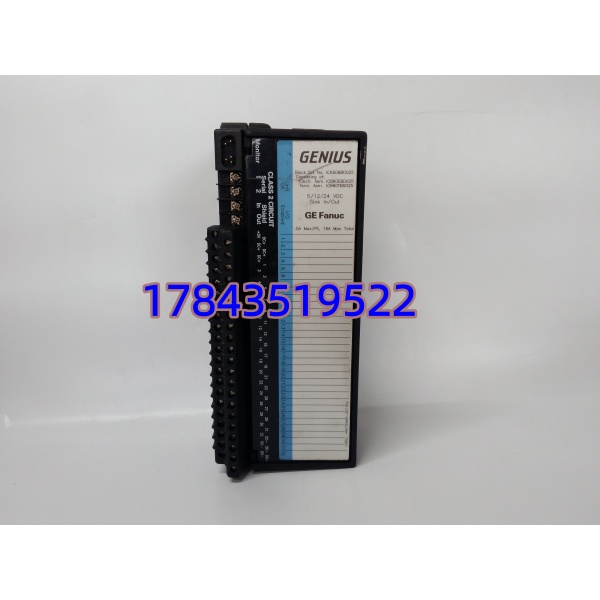

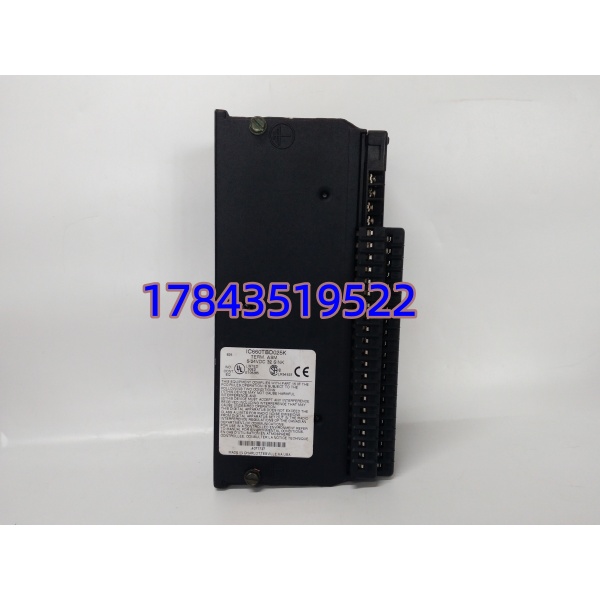

GE IC660EBD025 是 GE 经典的 Genius I/O 分布式 I/O 系统中的一款高密度数字量模块。它的核心任务是在现场设备和控制器（如GE 90-30/90-70 PLC）之间搭起一座桥梁——采集来自按钮、接近开关、限位开关等传感器的数字量信号，同时驱动指示灯、接触器、电磁阀等执行器。
这个模块最大的特点是灵活和高密度。单个模块提供32个I/O点，通常分为两组（每组16点），可以独立配置为输入或输出，并且支持源型(Sourcing)和漏型(Sinking)两种接线方式。这意味着你用一个模块就能处理一大堆现场信号，对于机柜空间紧张或者远程I/O站来说，能省下不少地方。模块还自带诊断功能，能检测开路、短路、过载等故障并通过Genius总线上报，排查问题的时候省事很多。
应用场景与行业案例
工程痛点描述
前几年在西北一个油气项目上，机柜间空间比较紧张，但现场信号点特别多——十几个泵站的状态反馈、液位开关、启停按钮信号，零零碎碎加起来好几十个点。如果用普通16点模块，得占好几个槽位，机架都不够用。后来用了IC660EBD025这种32点高密度模块，一个模块管一个泵站的所有离散信号，接线也比之前清爽多了。
典型应用场景
- 油气/化工 – 泵站群控信号采集
一个模块管理单个泵坑的所有离散信号：液位开关状态、泵运行/故障反馈、启停控制输出。32点高密度设计正好覆盖一个泵站的需求。 - 制造业 – 自动化包装线多点监控
一台包装机器上几十个光电传感器、接近开关和气动阀，用一块IC660EBD025就能全部接入。响应时间<1ms，满足高速包装的时序要求。 - 发电厂 – 辅机状态监测与联锁
锅炉吹灰器、输煤皮带的运行状态信号采集和启停控制。850V模块间隔离能有效抵御现场电磁干扰。
替换注意事项
IC660EBD025属于GE停产备件，市场上流通的主要是库存件或拆机件。采购时务必注意：
- 确认实物标签上的完整型号（可能存在后缀如A/B/C/D，对应不同配置）
- 核对工作电压是5V、12V还是24V——不同系统可能使用不同电压版本，买错会直接烧模块
- 高密度模块发热量大，必须计算总功耗，确保不超过模块总电流限制。如果负载较重，建议强制风冷
