产品详情

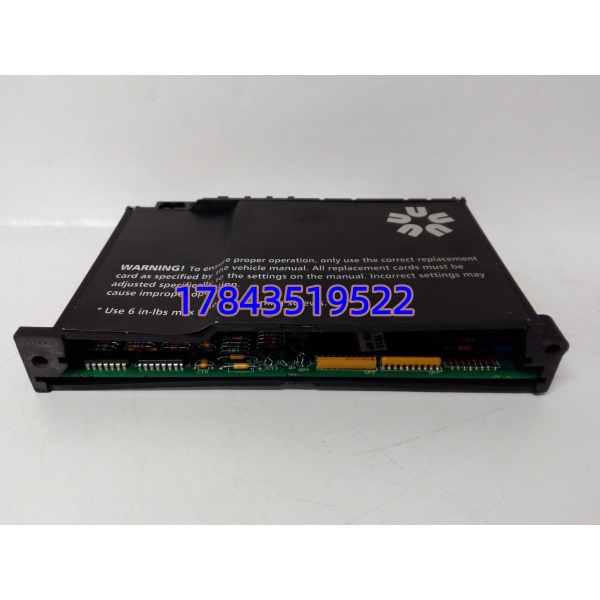

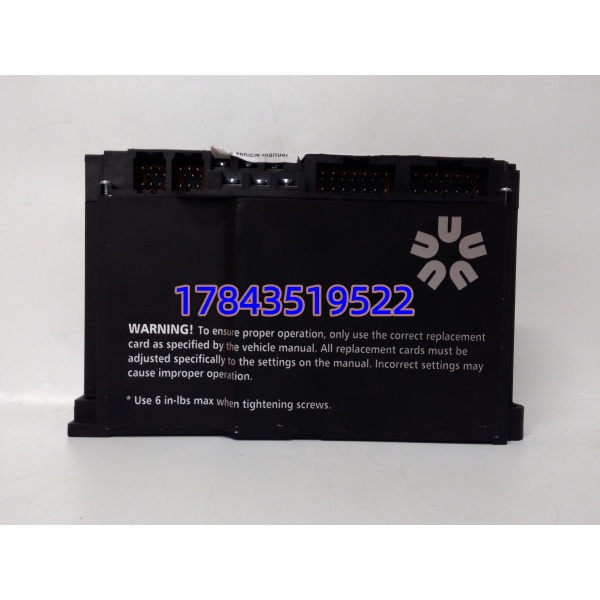

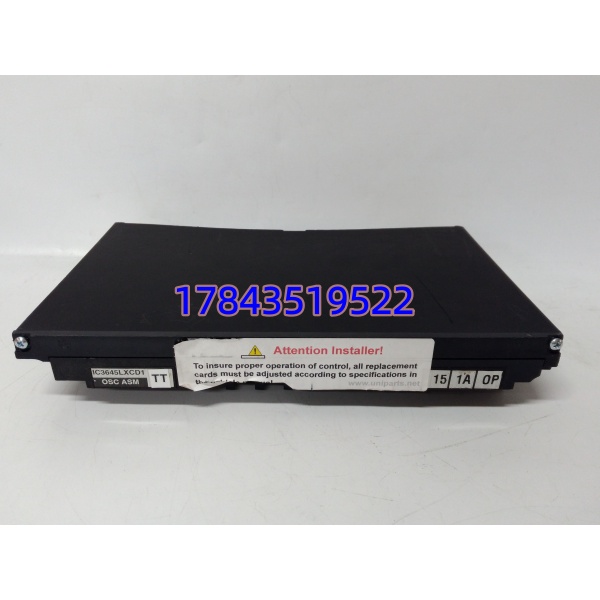

· 型号：IC3645LXCD1TT
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson Automation Solutions）
· 系列：EV100 LX 直流驱动控制系统 — 控制/逻辑扩展板
技术参数
- 产品型号：IC3645LXCD1TT（有时标注 IC3645LXCD1TT REV * 或后缀变体）
- 制造商：GE Fanuc Automation → GE Intelligent Platforms → Emerson
- 应用系统：GE EV100 LX 直流电机调速器/Drive 控制柜；部分老式 GE 工艺控制柜内作逻辑板使用
- 模块类别：牵引控制卡 / 驱动逻辑板（Traction Card / Logic Board），非 PLC I/O 模块
- 背板供电：+5 VDC 由 EV100 LX 机柜背板供给（典型 ≤1.2A），逻辑侧光耦隔离至功率侧
- 信号接口：通过背板多引脚连接器与 EV100 功率单元/励磁模块通信；前面板或板载 test point 供调试
- 前面板指示：RUN（绿）/ FAULT（红或琥珀）LED，部分版本含 Speed Reference 微调电位器
- 兼容驱动型号：EV100 LX 系列直流驱动器（200HP～1000HP+ 范围依功率单元配置）
- 安装方式：插入 EV100 LX 控制架指定槽位（通常为上部控制板插槽），带固定螺柱/导销定位
- 工作温度：0℃ ～ +60℃（控制柜内），储存 -40℃ ～ +85℃
- 相对湿度：5% ～ 95% RH（无凝露）
- 涂层/防护：部分批次带 Conformal Coating（G2/G3 级），防护等级 IP20（柜内安装）
- 物理尺寸：约 178 × 120 × 25 mm（7″×4.7″×1″，依具体 Rev 略有差异）
- 认证：CE，UL recognized component（依 系统整体认证）
- 停产状态：EOL（End of Life），市场以 NOS（New Old Stock）或测试翻新备件流通
产品介绍
钢厂卷取机或港口门机那套 LX 直流驱动，跑十几年后最怕控制卡老化出”无规律 Fault 闪红灯”——多数情况下换这块 IC3645LXCD1TT 就解决，不用动功率单元和参数。它是 LX 驱动柜的核心逻辑板：接收操作台速度给定、处理启停联锁与励磁匹配逻辑，再通过背板发指令给功率可控硅单元，同时管着故障自诊断（过流/磁场丢失/温控）。现场实测发现换卡后约 80% 案例无需重灌参数（EPROM 或 NVRAM 在卡上或共享背板），插稳锁紧螺丝等 RUN 灯常亮即可试车，平均停机 <30 分钟。
采购端唯一要警惕的是别把它当 RX3i/VersaMax PLC 模块去买——网上有部分讹传说是”RX3i 数字量模块”，那是张冠李戴。IC3645LXCD1TT 只服务于 LX 直流驱动系统或极少数老 GE 工艺控制柜，确认您现场设备铭牌写有” LX”再下单。因已停产，建议趁有库存时备一片做冷备份，交期一旦断档只能碰全球渠道。
替换与升级建议
✅ 直接替换
- IC3645LXCD1TT 同型号不同 Rev（A/B/C 等后缀）——完全互换， LX 系统自动识别，无需改参数，建议做完 I/O 强制测试再投运。
⚠️ 软件兼容（需确认系统版本）
- IC3645LXCD1T（少末位 T，旧 Rev）——机械可插入同槽但 EEPROM 内容或固件微版本不同， LX 通常向下兼容，建议插上后核对 Fault 历史清空情况，无机柜改动成本。
- 早期非-LX 控制板（完全不同 PCB 编号）——物理插槽不通用，强行试插会烧背板，不属替换范畴。
❌ 硬件不兼容
- GE IC69x / IC200 / IC698 系列 PLC 模块——完全不同类型产品，插槽、背板总线均不通用的，严禁混插。
- 第三方直流驱动控制卡——电气接口不同。
