产品详情

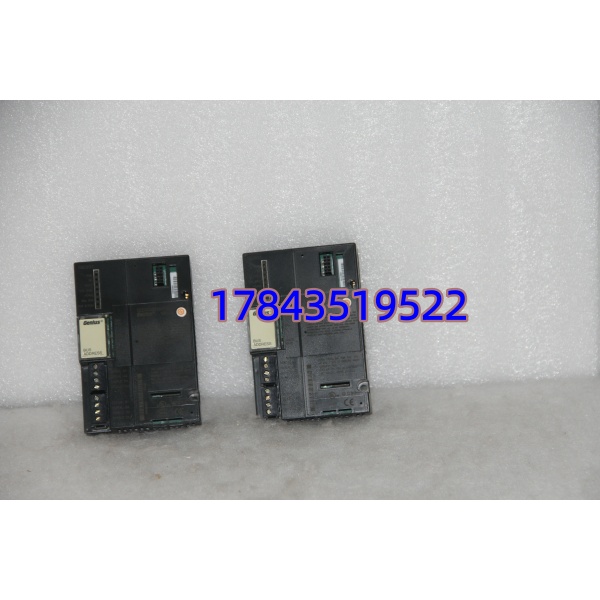

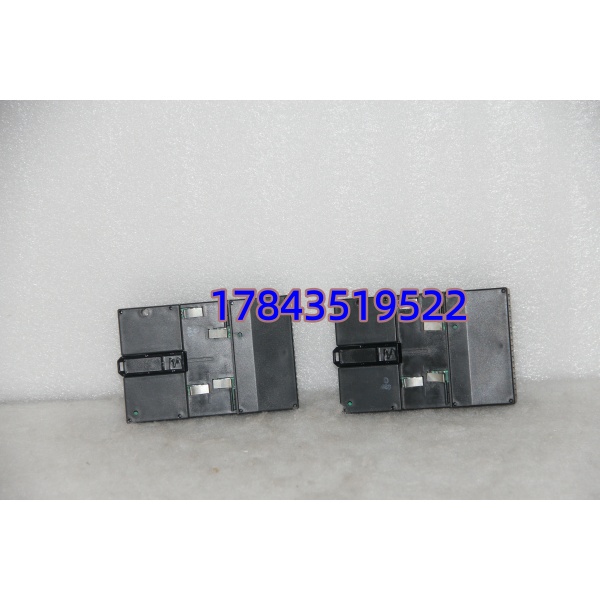

· 型号：IC200GBI001（VersaMax Genius NIU，后缀如 -CF、-A1、-FF 功能兼容，严格来说 -CF 为 ATEX 版本，普通版与 -CF 不可混用于防爆区）
· 品牌：GE Fanuc（现属 Emerson Automation / GE Vernova Legacy）
· 系列：VersaMax PLC — Genius Network Interface Unit (NIU)
技术参数
- 产品类别：VersaMax Genius 网络接口单元（NIU / 通信模块）
- 完整型号示例：IC200GBI001、IC200GBI001-CF（ATEX）、IC200GBI001-A1 等
- 安装方式：VersaMax 机架左侧插槽（CPU/NIU 位），DIN 导轨安装，支持在线插拔（Hot-Swap，需系统允许）
- 背板供电：+5 VDC（典型 250 mA @ 5V，+3.3 VDC 10 mA），由机架电源模块供给
- 通信协议：GE Genius Bus Protocol（令牌传递，确定性扫描）
- 波特率选项：38.4 kbps / 76.8 kbps / 153.6 kbps（可配置，受线缆长度与节点数影响）
- Genius 地址范围：0–31（DIP 开关或软件设定，需全网唯一）
- 总线接口：双 Genius 端子（主 + 冗余），支持屏蔽双绞线 STP 或光纤，终端电阻 120Ω/150Ω
- I/O 扩展能力：单机架 ≤8 I/O 模块，最多级联 8 机架 = 64 I/O 模块
- 数据吞吐：离散 I/O 1024 入 + 1024 出（每次扫描 128 字节），模拟 I/O 128 字节入 + 128 字节出
- 兼容控制器：GE Series 90-70（IC693BEM331 等 GBC）、PACSystems RX3i/RX7i、90-30+Genius 扩展
- 诊断功能：增强诊断模式（EDM），模块 LED（PWR/OK/COM/FAULT），可通过 LM90/Machine Edition 读取状态
- 工作环境：0℃～+60℃（机柜内），5%～95% RH 非冷凝，IP20（仅柜内使用）
- 认证标准：UL、CE 认可元件，符合 IEC 61131-2工业环境要求
- 停产状态：VersaMax 早期批次进入 Legacy 支持阶段，GE 官方新造已限供，市面流通多为 NOS（库存余料）或专业翻新件
产品介绍
现场实测发现，VersaMax 远程站最容易”假死”的不是 I/O 模块而是 NIU——Genius 总线某处接地不良时 IC200GBI001 会反复报 COM 故障但最终还能维持，一旦 NIU 本身 EEPROM 老化丢配置才真正导致整个远程机架脱网。它是 VersaMax 分布式架构里唯一负责把本地 I/O 数据打包送上 Genius 令牌环路的”翻译官”，没有它 Series 90-70 或 RX3i 主控根本看不见那 8 个机架的任何信号。
从采购角度说清两点：第一，GE VersaMax 产线已转入 Emerson Legacy 产品线，IC200GBI001 新造基本断货，靠谱渠道是工业备件商库存 NOS 或经校准翻新版（要求附上机测试截图/视频）。第二，后缀差异只需关注 —CF 是 ATEX 防爆认证版（用于危险区需选 -CF），普通控制室二者硬件兼容但防爆证书不同不可跨区替代。按 ABC 分类这属于 B～A 类（视装置规模），建议产线有多套同型 VersaMax 远程站时间备 N+1 块冷备，单价几百美元但一次停机损失远超此数。严格来说部分极早期批次固件可能与新版 Proficy Machine Edition 存在配置告警，插上新 NIU 后重新下装配置即可消除。
替换与升级建议
✅ 直接替换
- ←→ -Ax / -FF / -CF（非防爆区可互用，-CF 可用于非防爆区但反之不可）；同后缀系列插拔更换，重下装 Genius 配置即可。
- -CF 可直接替换普通版用于非危险区（成本略高），反之普通版不得用于 Class I Div 2 区域。
⚠️ 软件兼容（需改配置）
- IC200GBI002（Ethernet NIU for Profinet/EGD）——物理插槽兼容但协议完全不同（Genius vs Ethernet Global Data），不是 Genius NIU 的替代品，仅在整网改为以太网架构时可作为架构迁移方案，需重新组态整个远程站。
- 升级至 PACSystems RX3i 内置 Genius 主控（IC695PBMxxx 等）需取消 NIU 改用主站扫描模式，属系统级改造，工作量较大。
❌ 硬件不兼容
- Series 90-30 CPU 自带串口/以太网口、IC693CMM302 等——无法代替 Genius NIU 功能。
- 若系统已全淘汰 Genius 总线改 Profinet，则无直接电气替代，只能整体重构 I/O 架构或保留 Genius 网桥。
