描述
关键技术规格
| 参数项目 | 详细规格 |
|---|---|
| 完整型号 | HYDRAN M2 Mark IIIGE Vernova |
| 检测原理 | 电化学复合气体传感器，薄膜电容式水分传感器 |
| 气体测量范围 | 氢气当量：0‑2000 ppm |
| 气体测量精度 | ±10% 读数或 ±25 ppm，取较大值 |
| 油中水分测量 | 0‑100% RH，精度 ±2% RH |
| T90 响应时间 | 约 10 分钟（阶跃变化 90%） |
| 传感器类型 | 复合气体传感器（H₂、CO、C₂H₂、C₂H₄）；可选仅氢气传感器版本GE Vernova |
| 通讯接口 | RS‑485 隔离 Modbus‑RTU；可选以太网 Modbus‑TCP、DNP3.0；本地 RS232 调试口GE Vernova |
| 模拟输出 | 4‑20 mA；5 路可编程继电器报警输出 |
| 供电 | 18‑32 VDC 或 90‑264 VAC 宽电压输入 |
| 防护等级 | IP66 / NEMA 4X，支持户外直接安装 |
| 环境工作温度 | -40 ℃ ~ +55 ℃；接触油温最高 + 105 ℃GE Vernova |
| 安装接口 | 1.5 英寸 NPT 螺纹，可配转接适配器适配变压器阀门GE Vernova |
| 本体尺寸 | 315 × 219 × 196 mm；重量约 7.5 kg |
| 认证标准 | IEC 60599、IEEE C57.104、CE、UL |
| 传感器寿命 | 现场可更换，设计寿命约 5 年 |
产品深度介绍

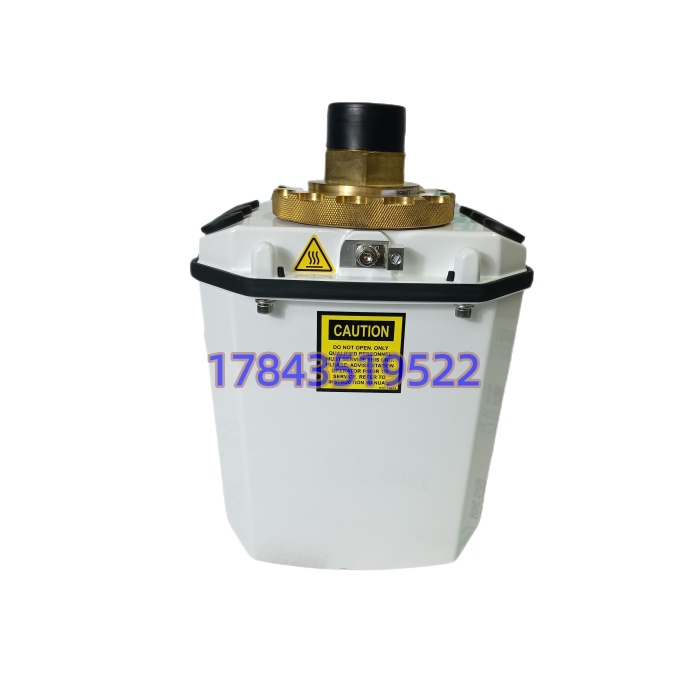

GE HYDRAN M2 是第三代变压器油中溶解气体在线监测设备，直接安装在变压器本体放油阀上，无需额外油泵、无需复杂管路，依靠渗透膜接触绝缘油，连续采集油内故障特征气体以及油中水分数据GE Vernova。
装置内置变压器健康评估算法，遵循 IEEE、IEC 变压器诊断标准，可识别局部放电、油过热、绝缘纸老化分解等早期隐患；数据可接入变电站 SCADA、RTU 系统，输出报警接点，不用依赖实验室定期取油样，实现连续在线状态监视。该设备大量投运在国内电网、自备电厂主变与厂用变压器，停产之后备件更换是运维部门高频需求。
应用场景与行业案例
去年秋冬，一座地区变电站一台 110kV 主变，实验室色谱周期取样间隔长，等到化验报告拿到时，乙炔已经缓慢爬升，差一点发展成严重内部故障。事后运维负责人感慨，如果在线监测设备正常运行，完全可以提前捕捉趋势，不用被动靠季度油样。
很多运行多年的主变，实验室油色谱周期长，故障是缓慢发展，等到离线检测发现，缺陷已经扩大，检修成本会成倍增加。HYDRAN M2 就是用来填补离线取样的时间空白，捕捉气体缓慢上升趋势。
典型应用场景：
- 电网变电站‑110kV、220kV 电力主变压器，做早期内部故障预警，降低非计划停运风险。
- 自备电厂‑厂用高压变压器、启备变，连续监视油内气体与水分，辅助状态检修。
- 冶金化工企业‑厂区大型整流变、动力变压器，减少停机损失，支撑状态检修策略。
- 新能源场站‑风电 / 光伏升压站主变，户外恶劣环境，IP66 防护，适配场站无人值守条件。
案例：某区域电网变电站备件抢修 2025 年秋季，某地市变电站一台运行 8 年的 HYDRAN M2 主机，内部传感器老化漂移，数据长期固定不动，失去监测能力。
运维班组拆开检查，确认传感器模块失效；原厂通知该型号已经停产，新品订货周期超过 14 周。变电站有多台主变，不能长期缺少在线 DGA 监视。
采购找到现货库存备件，我们完成全套上机检测后发出；现场停电关闭变压器阀门，完成旧设备拆除、新设备安装，重新配置报警阈值，完成标准气体校准。整套更换调试耗时半天。设备投运后，氢气、水分实时数据恢复上传后台。
该站之后采购两套作为备用备件，避免再次陷入等货窗口。
