描述
产品详情

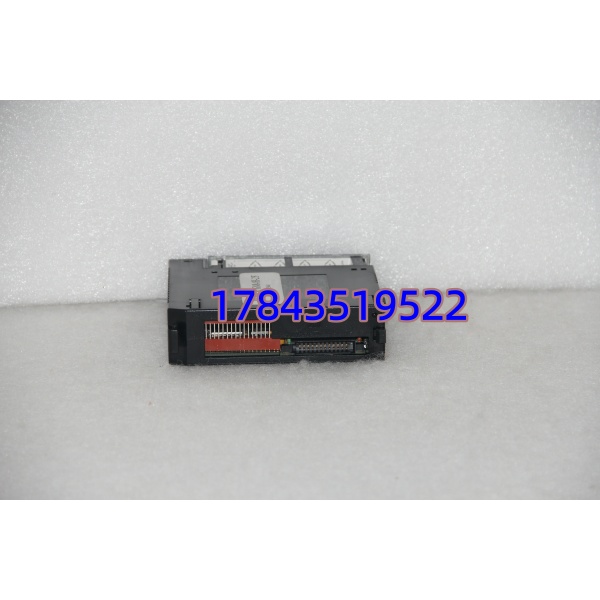

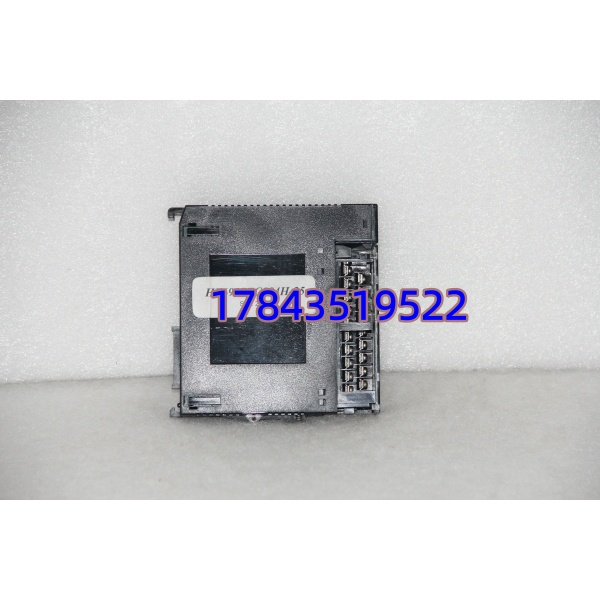

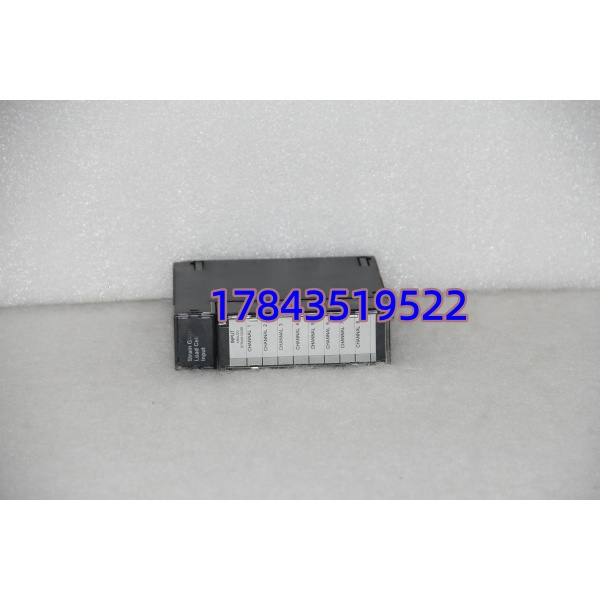

· 型号：HE693STG884
· 品牌：GE Fanuc Automation / Horner Electric（HE693 系列，适配 GE Series 90-30 PLC）
· 系列：HE693 智能特殊功能模块 — 高分辨率应变计/称重传感器输入模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | HE693STG884（Horner Electric 为 GE Fanuc Series 90-30 设计） |
| 模块类型 | 高分辨率桥式应变计/称重传感器输入模块（Strain Gauge / Load Cell Input Module） |
| 适用系统 | GE Fanuc Series 90-30 PLC，安装于标准 5 槽或 10 槽底板任意 I/O 槽位 |
| 输入通道数 | 8 路独立差分桥式输入（可单独使能/禁止以缩短扫描时间） |
| 支持传感器类型 | 桥式应变计、称重传感器（Load Cell）、压力传感器（桥式输出） |
| 输入量程（可组态/通道） | ±25 mV、±50 mV、±100 mV（通过 Logicmaster / Proficy Machine Edition 设定） |
| A/D 分辨率 | 16 bit — 对应 ±25 mV 量程约 0.8 μV/bit；±50 mV 约 1.6 μV/bit；±100 mV 约 3.2 μV/bit |
| 测量精度 | ±0.03% FS（典型值，参考 GE Horner HE693STG884 Datasheet） |
| 输入阻抗 | >1000 MΩ |
| 最大安全输入 | ±35 VDC 或 AC（超出会损坏，注意现场浪涌防护） |
| 励磁监控 | 内置 10 VDC 励磁电压监测，可组态对励磁漂移做软件补偿 |
| A/D 转换类型 | 积分式（Integrating），35 channels/sec 总扫描速率 |
| PLC 资源占用 | 占用 8 字 %AI（模拟输入表）+ 16 字 %I（状态位）+ 8 字 %AQ（标定/设定值回写）+ 16 字 %Q |
| 背板供电 | +5 VDC（稳态 ≈30 mA，浪涌 160 mA）＋+24 VDC（稳态 ≈25 mA，浪涌 80 mA，来自机架电源模块） |
| 编程/组态软件 | GE Logicmaster 90-30、Proficy Machine Edition / VersaPro（需加载 HE693 系列配置包） |
| 工作温度 | 0 ～ +60 ℃（32～140 ℉），5～95% RH 非冷凝 |
| 安装方式 | Series 90-30 机架插槽式安装（非 DIN 导轨），前面板有 OK / MOD / CH 状态 LED |
| 认证标准 | CE、UL 508、CSA，符合 IEC 61131-2 工业环境要求 |
产品介绍
（数据驱动切入——从省掉外部变送器与精度差异谈 ROI）
现场实测发现，配料秤或反应釜称重如果用普通 ±10 V 模拟量模块接称重变送器，链路多一级就多一份温漂和校准误差，标定时反复调零还受变送器本身零点漂移影响。HE693STG884 直接把称重传感器四线/六线接入模块，内置 10 V 励磁监控加 16 bit 积分式 A/D，±25 mV 量程下分辨率 0.8 μV——相当于一台桌面的精密应变仪塞进了 PLC 机架。对贸易结算级或关键配比工艺（如 PVC 聚合加料、食品配料），这 0.03% 精度和省掉每台秤一套变送器的成本（¥2000～4000/台）是直接可见的 TCO 收益。
从采购端看，Horner HE693 系列早已 EOL（End of Life），GE 原厂不再生产新货，市面流通为 NOS（原厂剩余新库存）和拆机测试件。它属于 Series 90-30 里典型的低周转 A 类备件——配料系统秤体一但报”传感器信号超范围”且排查是模块 A/D 漂移，没备件就得停产校秤或临时改方案。建议有在役配料/计量线的客户按机架数做 LTB（Last-Time-Buy）留 1 件冷备，比紧急调货便宜且不用赌 2～4 周跨国物流。
替换与升级建议
✅ 直接替换
- HE693STG880（较低分辨率版本，同引脚同底板）——如你工艺对 0.8 μV 分辨率无硬性要求，880 可在同槽直接替换，Logicmaster 配置需微调量程字，工作量 <30 min。HE693STG884 自身同型号不同日期码可 Pin-to-Pin 直接替换，载入原配置文件即可。
⚠️ 软件兼容（需改配置/重新标定）
- GE 新平台（RX3i IC695ALG600 系列模拟量或第三方称重模块如 Mettler Toledo IND 终端）——架构完全不同，需重新设计接线（不再直接桥路进 PLC）、重做标定和 SCADA 点表映射，属系统级改造而非模块替换。
- HE693STG885/886（高阶应变模块，部分固件差异）——硬件可插同槽但配置寄存器定义不同，需重组态并重新校验零点/满度，不建议应急混插。
❌ 硬件不兼容
- 普通 IC693ALG392/442 模拟量输入模块——无法直接接桥式传感器（无励磁源、无桥路调理），插上去读不到有效值。 停产后若无库存只能依赖 NOS/拆机或整体升级为独立数字称重终端（IND 系列 + 串口/总线至 PLC）。
