描述
产品详情

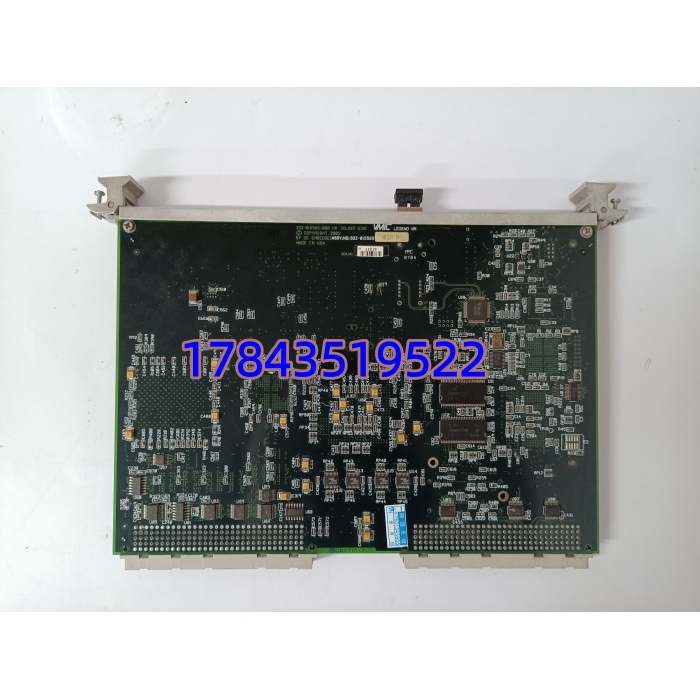

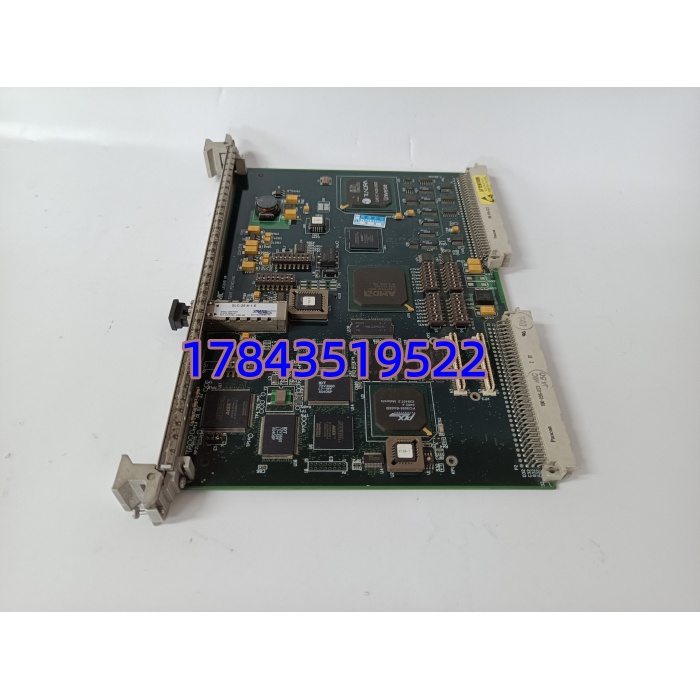

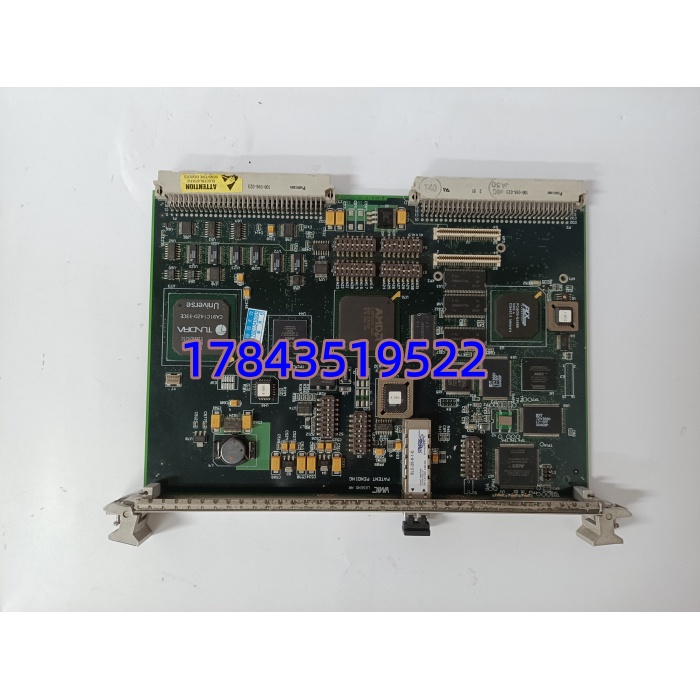

· 型号：VMIVME‑5565（部件 Ref. 332‑015565‑000 / 332‑015565‑001，128MB 版）
· 品牌：GE Fanuc Embedded Systems / Abaco Systems（原 VMIC 产品线）
· 系列：VMIVME‑5565 Reflective Memory Node Card — VMEbus 6U
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE Fanuc / Abaco Systems (原 VMIC) |
| 产品系列 | VMIVME‑5565 Reflective Memory |
| 常见 Part No. | 332‑015565‑000（128MB SDRAM，LC 光纤，标准 Temp）；‑001 为同基型不同 Fuse/BIOS 微差 |
| 内存容量 | 128 MB 本地 SDRAM（映射入全局反射内存空间，按节点 ID 分配偏移） |
| 光纤接口 | 2 × LC 双工（Tx/Rx 对收环），2.125 Gb/s 或 2.75 Gb/s（依版本），多模 62.5/125μm 推荐 |
| 最大环节点 | 256 nodes（理论），实用受光缆时延与应用刷新周期约束 |
| 延迟 (Write Latency) | <1 μs（本地写→环上传播至最远节点典型 <500ns–1μs + 光缆传播） |
| VMEbus 支持 | VME64 规范，A24/A32/D32/D64 从设备，中断 / DMA 支持 |
| 软件驱动 | 支持 VxWorks / Linux (RTAI/xenomai) / QNX / Windows（依 Abaco BSP 版本——老版需确证） |
| 状态指示 | PWR / LINK / ACT / ERR LED（通常 4 枚沿前板） |
| 板载配置 | 可通过 VME 寄存器或 NVRAM 设 Node ID、中断向量、DMA 模式 |
| 供电要求 | +5VDC ≈1.8–2.2A（由 VME 背板 J1/J2 提供） |
| 典型功耗 | ≈10–12 W |
| 工作温度 | 商用 0～+55℃；工业 / 军用版 -40～+85℃（订时确认后缀） |
| 存储温度 | -40～+85℃ |
| 湿度 | 10%–90% RH，非冷凝 |
| 尺寸 | 6U VME (160×233 mm 模块区) + 前板 handles |
| 重量 | ≈0.45 kg |
| MTBF | >100,000 h（原厂 FMEDA，依手册） |
| 备注 | 256MB 版为 VMIVME‑5566 ——不互换（内存映射大小不同，混插环上可共存但节点地址规划需重算） |
产品介绍
南方某 600MW 机组 DEH 碰过：两台 GE Fanuc 控制器通过 VMIVME‑5565 反射内存环同步阀位指令与 LVDT 反馈——某次停机再启后 #2 柜 5565 LINK LED 不亮，清洁 LC 口无效，对调已知好板恢复正常。因建厂 MBO 未单列反射内存卡（”特殊通信卡不坏” 误区），等美线 NOS 调货清关 3 周。这卡故障率极低但它是跨机硬实时数据链唯一物理层——坏一片整环降级或断链（视冗余布线），DEH 与辅机协调控制退出，部分装置允许旁路但需安全审批。从采购视角 ABB/GE/西屋老保护仿真平台仍大量在用 5565，原厂 EOL 多年新件绝迹，必须按 A 类做战略备件（Last‑Time‑Buy 评估）。
建议仍运行含 VMIVME‑5565 装置（DEH 双机/仿真平台/保护信息同步）：按 A 类每同类 VME 机箱池化备 1 件经高温老化测好拆机或 NOS（丝印完全匹配 332‑015565‑000，128MB），若关键且无环冗余按 Last‑Time‑Buy 囤 2 件。
