描述
产品详情

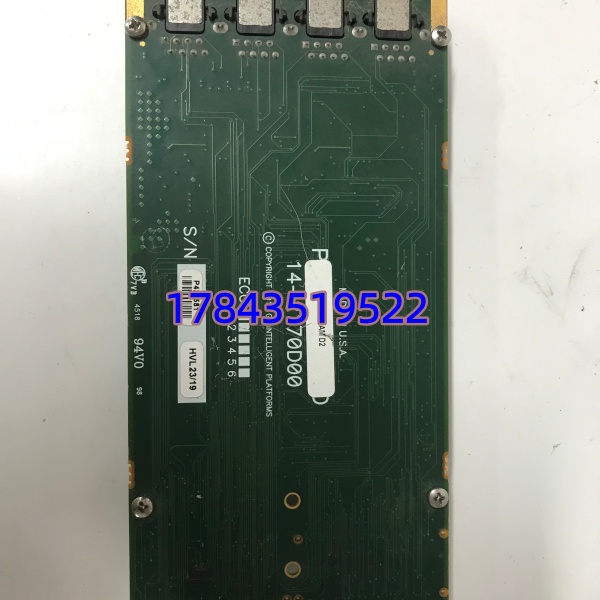

· 型号：PMC422-LAM D2
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Abaco Systems 继承）
· 系列：PMC-422 Series（PCI Mezzanine Card Serial Module）
规格参数
- 产品型号：PMC422-LAM D2（GE Fanuc PMC-422，LAM=DIP 开关配置版，D2 为版本代号）
- 产品类型：PMC（PCI Mezzanine Card）8-Port 串行控制器模块
- 兼容总线：PCI 2.2 Target Interface，32-bit / 33MHz，理论带宽 132MB/s
- 串行通道：8 路独立异步串行通道，各通道独立 UART
- UART 类型：8× 16C550 兼容高性能 UART，每通道 64 字节 TX/RX FIFO
- 接口标准：每端口可独立软件或 DIP 开关配置为 RS-232 / RS-422 / RS-485（半双工/全双工）
- 波特率范围：150 bps ～ 6.2 Mbps（依晶振，常用最高 921.6 kbps 或 1.8432Mbps 模式）
- 前面板 I/O：通常 4× RS-232 通过 RJ45，其余经后 I/O（J4）引出，需配 PIM422 或定制线缆
- 附加资源：16-bit 通用定时器/计数器 ×1，8-bit 通用数字输入
- 配置方式：板载 DIP 开关设定默认模式 + 软件寄存器覆盖
- 供电：+5V / +3.3V 由 PMC 总线取电（典型功耗 ≈ 3W）
- 物理尺寸：PMC 标准 74×149 mm（单宽 PMC）
- 安装形式：PMC 插槽（载板为 VME SBC、CPCI SBC 或 GE 嵌入式控制器如 VMIC/VMIVME）
- 工作温度：0℃ ～ +60℃（商业/工业级，部分扩展温宽需核对批次）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- EMC：符合 EN 61000-6-4 工业电磁兼容
- 认证：CE（依版本批次，UL 可能适用需核对铭牌）
产品介绍

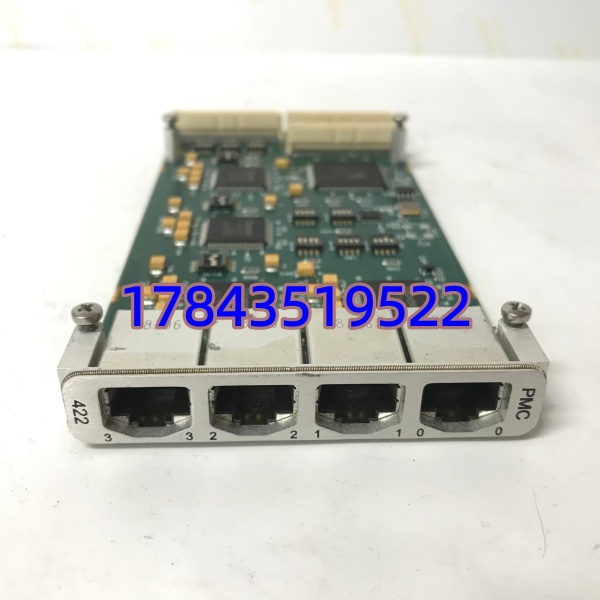

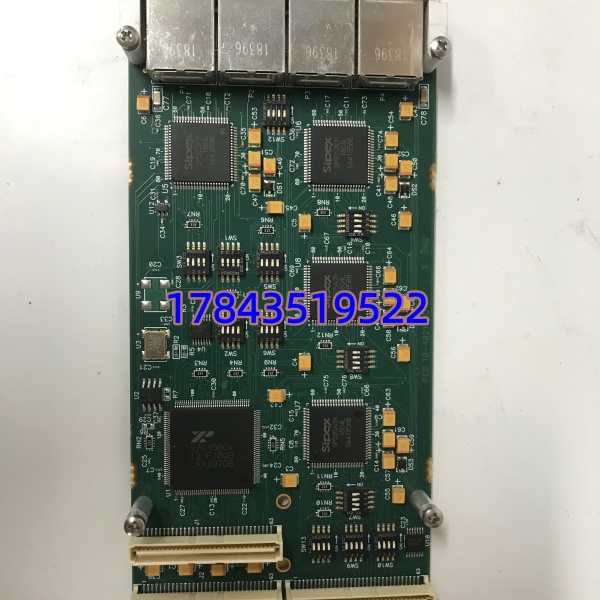

这是一张标准的 PMC（PCI Mezzanine Card）格式 8 端口串口扩展卡，原 GE Fanuc 推出，用于给 VME 或 CompactPCI 架构的单板计算机补足多路串行通讯能力。板载 8 颗独立 16C550 UART，每口 64 字节 FIFO，大幅降低宿主机中断频率——这在老系统里跑多台串口仪表或协议转换网关时很关键。前面板通常出 4 个 RJ45（RS-232），其余经 rear I/O（J4）到载板 PMC 接口，现场要配对应的 PIM422 过渡板或后出线电缆。
坦白讲，这东西现在基本只能当备件买。新项目没人再上 PMC 串口卡了，但凡原系统是 VMIC/VMIVME + GE Fanuc 嵌入式控制器挂了多台串口设备（条码扫描、老称重、串口 HMI、GPS 等），换别家意味着改载板或重写驱动。找块测试好的同型号插回去是最低成本保老线不停机的做法。有一点要注意：确认你载板是标准 PMC 插槽且 rear I/O 有对应 PIM422 或自定义出线，别只看卡不看载板。
应用场景与行业案例
痛点切入：
老 VME 控制柜里 VMIVME 单板机自带串口只有 2 个，现场要接 6 台串口仪表（Modbus-RTU 称重、条码枪、老温控器），不够用。我遇过有人硬并接多设备到同一串口结果冲突丢包，最后加这张 PMC422-LAM D2 才解决——插进 SBC 的 PMC 槽，驱动加载后系统多出 ttyS8~ttyS15，各设备独立通讯。
典型场景：
- 钢铁/造纸老线 VME 控制系统——VMIVME SBC 扩展多路 RS-485 读现场智能仪表，不占控制槽位
- 军工/航太测试台架——CPCI 载板 + PMC 串口卡连接多台 legacy 测试仪器做数据采集
- 半导体老设备延寿——嵌入式控制器需同时对话多台串口运动卡/IO 模块，原设计靠 PMC 扩展
- 电厂 DCS 老站串口网关——将多路 RTU 协议设备汇聚后经 VME 主机上送 SCADA
真实案例：
西南某铝厂热轧老线用 GE Fanuc VMIC VMIVME-7750 做主控，原 2 个自带串口已被 HMI 和打印机占满，新增 4 台红外测温仪要走 Modbus-RTU。集成商早年留了 PMC 空槽没用。翻出 PMC422-LAM D2 插进去，Linux 下加载 generic 16550 驱动稍作参数调整，系统识别 8 个新串口，接上测温仪一次通讯成功。老师傅说”这卡在抽屉躺了十年，今天才算用上”。
常见问题解答 (FAQ)
Q1：这卡插普通 PC 的 PCI 槽能用吗？
不能。PMC 是 mezzanine 卡，物理尺寸和金手指定义不同于 PCI。必须插在有 PMC 载板（VME SBC / CPCI SBC / PCI-to-PMC 转接盒）的系统里。如果要转 PC 用需买 PCI-PMC 转接卡。
Q2：8 个串口怎么接线？前面板 RJ45 定义是什么？
通常前板 4 个 RJ45 是 RS-232（信号按 GE/Abaco 标准定义，DB9 等价引脚映射需核对手册），后 4 路经 J4 到载板 PIM422。买前确认你现场需要 front I/O 还是 rear I/O，缺 PIM422 后出线做不了。
Q3：支持热插拔吗？
PMC 总线不支持热插拔。必须在系统断电或至少该载板下电状态下插拔，带电操作可能打坏 PCI 总线缓冲芯片或宿主 SBC。
Q4：驱动兼容性怎么样？各 OS 支持情况？
Linux 内核自带 8250/16550 串口驱动可识别（需确认 PCI 子设备 ID 在驱动表中，部分需加 quirk 或手动指定）；VxWorks、QNX 有第三方或 GE 历史 BSP 支持；Windows XP/2000 年代有 GE 提供 INF，Win10+ 无官方驱动。新系统建议 Linux 下验证。
