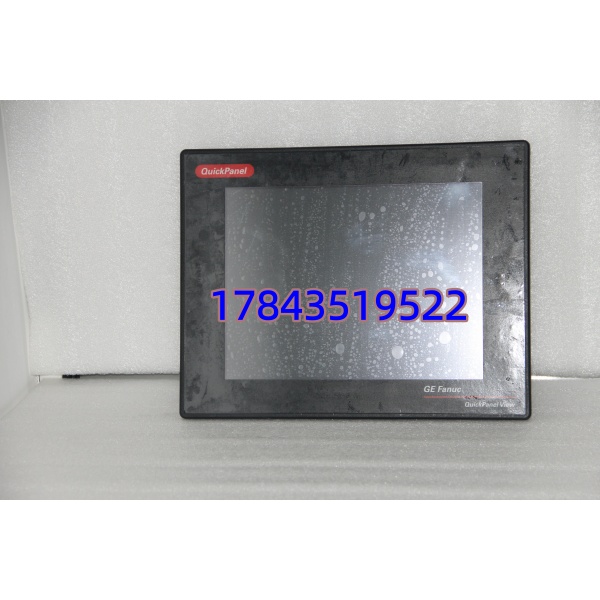

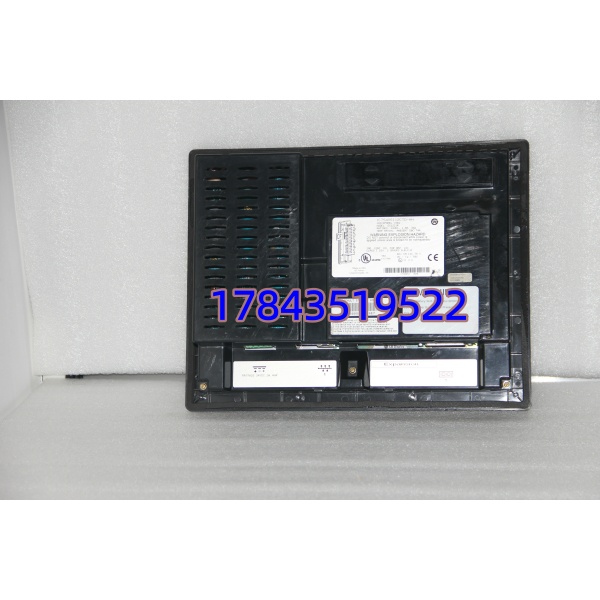

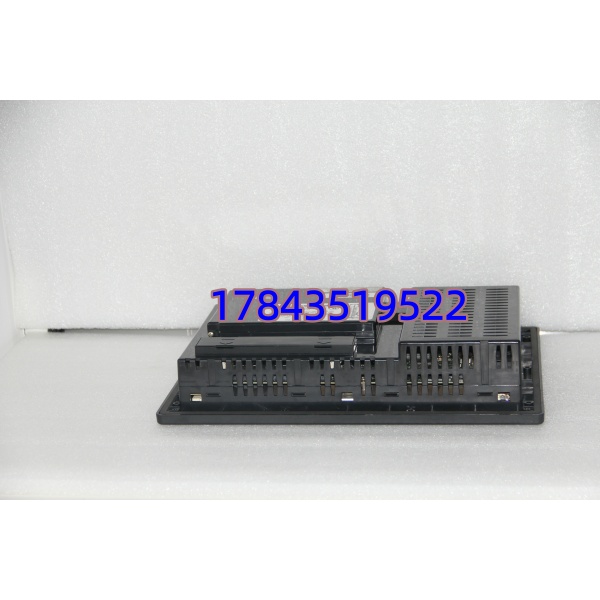

GE Fanuc IC754VSI12CTD | QuickPanel+ 12.1寸 彩屏 TFT 触摸屏 HMI

描述

产品详情

· 型号：IC754VSI12CTD

· 品牌：GE Fanuc Automation（现 GE Digital / Emerson Automation）

· 系列：QuickPanel+ (QuickPanel View) — 12″ Color TFT Touchscreen HMI

技术参数

• 完整型号：IC754VSI12CTD（QuickPanel+ 12.1″ Color TFT 机型，部分文档记作 IC754VSI12C 族）
• 产品类型：工业人机界面（HMI）操作面板，嵌入式安装
• 显示屏：12.1″ 主动矩阵 TFT 彩色 LCD，分辨率 800×600 (SVGA)，65536 色
• 触摸屏：模拟电阻式（4线），支持手指或触控笔操作（戴薄手套可用，厚手套不推荐）
• 处理器 / 内存：嵌入式 RISC/ARM 或 XScale 架构，DRAM 32 MB（应用运行时），Flash 存储用于 OS＋应用下载（机型依固件 32～128MB 等效）
• 操作系统：预装 Microsoft Windows Embedded CE（Compact Edition），支持 GE Proficy View / QuickDesigner 开发运行环境
• 通信接口：1× 10/100Base-TX 以太网（RJ45，支持 SRTP/EGD/Modbus TCP）；1× 复合串口 RS-232 / RS-485（DB9 或端子，SNP/SNP-X、Modbus RTU Master/Slave）；1× USB 2.0 Host（用于下载/键盘鼠标，依固件）
• 编程软件：Proficy Machine Edition — View 组件（v5.0+ 推荐），或 legacy QuickPanel Configuration Software
• 电源要求：标称 24 VDC（允许 12～30 VDC 依批次，典型功耗 ≤25W @24VDC，启动时峰值 ≤48W），需外配 24VDC 开关电源
• 面板开孔尺寸：约 302 mm(W) × 228 mm(H) [11.88″×8.96″]，安装深度 ≈60 mm
• 外壳/防护：前面板 NEMA 4/4X (IP65)，后部 NEMA 1 (IP20)，铝/聚碳酸酯工业级
• 环境要求：操作 0～+50℃（部分资料 -20～+60℃ 依背光类型），5～95% RH 无凝露；存储 -30～+70℃
• 认证：UL 508 / cUL / CE / FCC Part 15 Class A（部分批次 ATEX 可选）
• 配套附件：通常需单独订购编程电缆 HMI-CAB-C110（GE 9pin↔DB9 PC）、24VDC 电源、面板密封垫圈
• 生命周期状态：EOL — 官方已列入停产/过时清单，新项目建议评估 GE iFIX/Proficy HMI 或第三方 12″ 替代

产品介绍

在某个化工厂碰过——操作员抱怨屏幕右下角触控”飘”，查下来是电阻屏用了十几年表面 ITO 层老化，背光亮但点不准，换整台 HMI 后恢复正常。（严格来说 QuickPanel+ 的 .qprj 应用文件向下兼容同尺寸同 OS 版本机型，但跨代如迁到 newer GE HMI 或第三方需重新用 PME View 重新编译/重新组态通信驱动。）IC754VSI12CTD 在 2000～2015 年大量配套 RX3i 和 90-30 系统做机旁操作终端，以太网口直连 CPU315 跑 SRTP 省掉串口转换器，现场维护最熟悉这个界面——它的商业价值不在新功能（已无新型号），而在贵司还有多少台在线跑、应用文件是否完整备份（.cim / .qprj / .dat）。

从采购看它是典型”坏得突然”（背光灯 CCFL 先衰后灭、触控层渐偏后失效），属于低周转高停线影响件。原厂新件绝迹，市面剩 NOS（密封新古老库存）和测好拆机——我们要求所有出仓件做：①上电自检 PASS ②背光无暗斑发黄 ③四角+中心触控校准测试 ④以太网口 Link 测试，附测试视频。新项目勿再选；存量设备建议按在线台数 N 备 ceil(N×20%) 且≥1，特别注意保存最新应用下载文件，屏幕碎了可直换不用重做画面（前提是同型号同固件族）。

替换与升级建议

✅ 直接替换（同型号同固件族）​

IC754VSI12CTD → IC754VSI12CTD（任意 HW Rev）：断电拆装，插 24VDC 和通信电缆，原应用已驻留 Flash 或重新下载 .qprj，无需改画面文件（同尺寸同 OS 版本）。工作量 ≈10 分钟。注意面板开孔尺寸一致（302×228mm），老款 QuickPanel 第一代开孔略不同不可直接替。

⚠️ 软件兼容（需重组态/重编译，硬件尺寸相同）​

• 同尺寸 newer GE HMI（如部分 IC754VGI12xxx 系列或 GE 12″ widescreen 机型）→ 面板开孔通常相同或近拟，但 OS 版本不同需 PME View 重新编译应用、重新映射 PLC 通信驱动（IP/站号），属同品牌迁移约 2～4 小时重做 HMI 工程。
• 第三方 12.1″ 标准 HMI（Weintek/Pro-face/Beijer 同开孔）→ 开孔兼容可装，但需完全新建画面工程并用对应驱动连 GE PLC（需 GE 驱动支持 SNP-X/Modbus TCP/SRTP），工作量 ≈1～3 天重绘画面。

❌ 硬件不兼容​

早期 QuickPanel 一代（单色/5.7″ 等）开孔与安装尺寸完全不同不可替；ABB/西门子 HMI 面板尺寸与安装卡扣不通用。
