产品详情
· 型号：IC698CPE030（常见后缀 -A/-B/-C；-RR 标记翻新品，电气兼容）
· 品牌：GE Fanuc Automation / GE Intelligent Platforms
· 系列：GE Fanuc Series 90-70 PLC — CPU with Embedded Ethernet (CPE030)
技术参数
- CPU 架构：300 MHz Pentium-class embedded processor，典型布尔扫描 0.2～0.4 ms/K（依程序结构与功能块调用浮动），支持多任务（周期/中断/事件触发/故障例程）
- 用户内存：标准 10 MB（程序 + 数据 + 符号），可扩展至最大 64 MB 通过 VME CompactFlash 卡（IC698ACC701 系列 CF 卡，Type I/II），工程文件可存 Flash 或 CF
- 程序支持：IEC 61131-3（LD / FBD / ST / SFC / IL），开发环境 Proficy Machine Edition — 90-70 Target（v5.0+ 推荐）；支持 Symbolic Variable、Reference Variable、POU 封装
- 内置以太网口：1 × RJ45 10/100BaseTX，自动 MDI/MDIX，支持 SRTP（GE 私有编程与 SCADA 读写）、EGD Publisher/Subscriber、Modbus TCP Server（FW 依赖版本）、SNMP v1/v2c、嵌入式 Web 状态页
- 串口：1 × RS-232 DCE（DB9 母，默认 19.2 kbps 可配置，用于 Console / LM90 兼容维护连接 / 编程下装老方式）
- I/O 容量：最大 12,288 DI/DO（合计），8,192 AI/AO；支持本地 IC697 机架 + 扩展机架（Genius Bus / Ethernet Global Data 扩展）

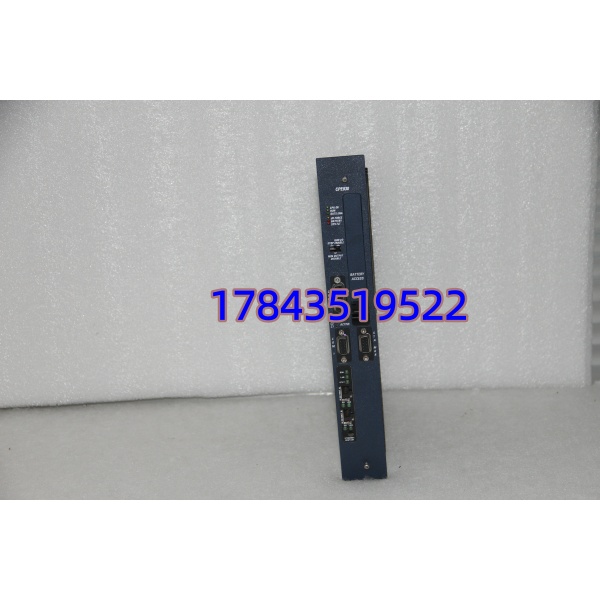

- 运行模式控制：正面三位钥匙开关（RUN / STOP / DISABLE ——DISABLE 清除输出强制并冻结输出至安全态），配合 OK / Run / ENET Link/Act / Bat Low / FLT LED
- 电池备份：需 IC698ACC701 配套电池盒或 IC697PLC701 兼容 3V 锂电（BR2/3A 类），保持 RAM 区保持寄存器与日历时钟；Flash/CF 存程序副本可用 Restore
- 存储扩展：前置 CompactFlash Type II 插槽——可插 IC698ACC701（512KB～64MB CF 卡）用于存储工程、数据日志、配方；现场实测发现老批次对 >2GB CF 卡兼容性下降，建议用原厂指定容量或 ≤2GB 工业 CF
- 供电要求：由 Series 90-70 机架背板供给（IC697PWR710/720/730 等系列），典型 5VDC 吸收 1.2～1.8 A（依以太网活动与扫描负荷），确认电源模块 5V 额定电流余量
- 固件版本注意：常见 FW v5.x / v6.x / v7.x；完整 SRTP over Ethernet + Modbus TCP 需 FW ≥ 5.50，老版本可通过 ME Firmware Upgrade（需 License Key 有时）升级
- 安装槽位：Series 90-70 主基架 Slot 1（唯一 CPU/Slot，Slot 0 通常留给 IC697PWRxxx 电源）
- 工作环境：0～+60℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 物理尺寸 / 重量：单 VME 槽宽 ≈ 340×30×200 mm（深含 Ethernet 口突出）/ ≈ 0.7 kg
- 认证：UL Listed、CSA、CE（依批次）
- 停产备注：Series 90-70 整体 Legacy / Obsolescence，新原厂 NOS 极稀少，市面主流为测好拆机/翻新品（CF 槽目检 + 电池座无腐蚀）
产品介绍
电厂化水程控扩容时算过一笔账：原系统用 IC697CPU772（无以太网）通过 IC697CMM742 串口上 SCADA，某次 CMM742 串口 ASIC 老化致通讯断续——查原厂已 EOL 无新件。换成 IC698CPE030 后省掉外挂串口/以太网卡（内置 RJ45 直连交换机），故障点少一个且扫描速度从 772 的 ~1ms/K 提升到 ~0.25ms/K，老程序通过 Proficy ME “Change CPU Type” 导入重编译（符号表全保留）一次通过。CPE030 在 90-70 家族里是高性价比以太网 CPU：逻辑能力够带大体量批次处理（64MB 可扩内存），内置网口走 SRTP 对接 iFIX/Cimplicity/WinCC 最常用，配合 CompactFlash 卡做程序+配方存储——这意味着你不用再单独买 ETHNI 或 CMM7xx 通信模块，只要确认上位软件支持 SRTP over Ethernet（大多数 2003 年后 SCADA 都行）。
从 CRO 视角买家最关心：① 确认现 I/O 机架是 Series 90-70（IC697 系列机架如 IC697CHS750/790），不能插进 90-30 机架；② 确认电源模块(IC697PWR71x/73x) 5V 电流余量够（CPE030 吸 ~1.5A vs 老 CPU772 ~0.8A）；③ 电池座/CF 槽无腐蚀进灰（老拆机件重点）；④ 能 3 日内到货替下故障 CPU（90-70 CPU 挂 = 全站停机）。我们出货每台做：VME 背板握手启动至 RUN → 空工程下载/运行/停止循环 → 以太网口 Link/ping/SNMP SysName 读取 → CF 槽插卡读写测 → 电池座目检 → 标签序列号拍照——你要的是钥匙拨 RUN 逻辑正常扫、ENET 灯亮可下装，不是一块蒙尘旧板。注意 CPE030 不能用于 RX3i (IC695) 或 90-30 (IC693) 机架，背板 VME 与 ISA 不兼容。
替换与升级建议
✅ 直接替换
- IC698CPE010（早期 90-70 以太网 CPU，较低主频/内存）→ IC698CPE030：通常可移植工程（Proficy ME Change CPU Type → IC698CPE030 重编译），获更大内存与更快扫描。反向（CPE030 ↓换 CPE010）需确认原工程内存占用 ≤ CPE010 限制（通常 3MB vs 10MB+）且去掉 CPE030 专属功能块，不推荐降级除非必须。
- IC698CPE030 各后缀（-A/-B/-C）互插直接替换，Slot Config / Hardware Config 中选 ，工程文件不需改（FW 版本尽量与原一致或按冗余/配对要求统一）。
⚠️ 软件兼容（需改配置/重组态）
- IC697CPU770/771/772（无以太网或 ISA 总线型老 CPU）→ 是跨代升级路径，可用 Proficy ME Migration Tool 导入（有限制，某些 770 专用 SVC 请求需手工替换），需重分配 I/O 地址映射确认、重新设以太网参数。属一次性重组态（30min～2h 依程序复杂度），非原位零改动替换。
- 反向（ 降级到 770 系列）不推荐除非整系统回退——会丢失以太网口配置及符号化变量（770 为绝对地址 %I%Q 风格）。
❌ 硬件不兼容
- IC693CPUxxx（Series 90-30）/ IC695CPUxxx（RX3i）——VME 背板与槽宽均不同，硬插损板。
- IC697BEM731（Genius 通信模块）不能替 CPU——物理槽位虽同为 VME 但功能完全不同。
