描述
产品详情

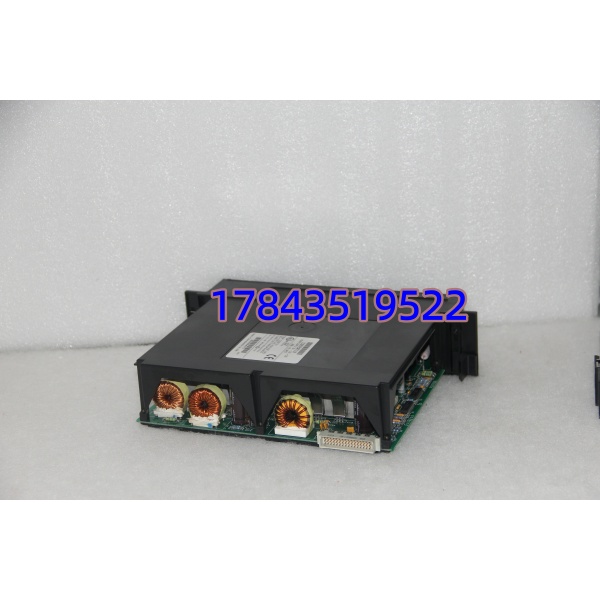

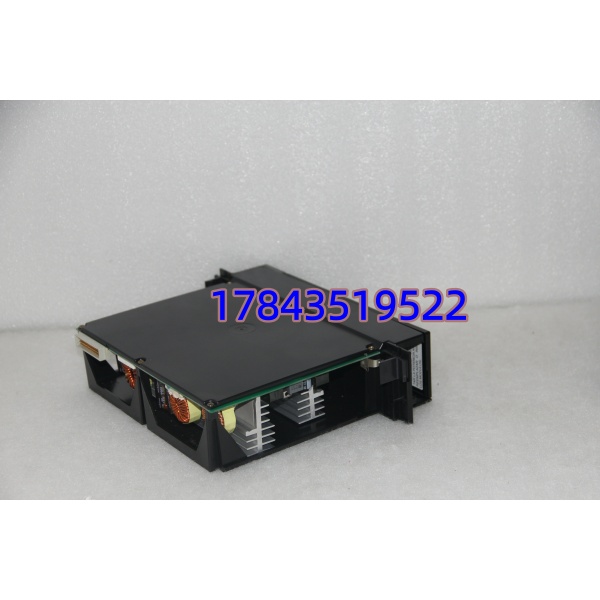

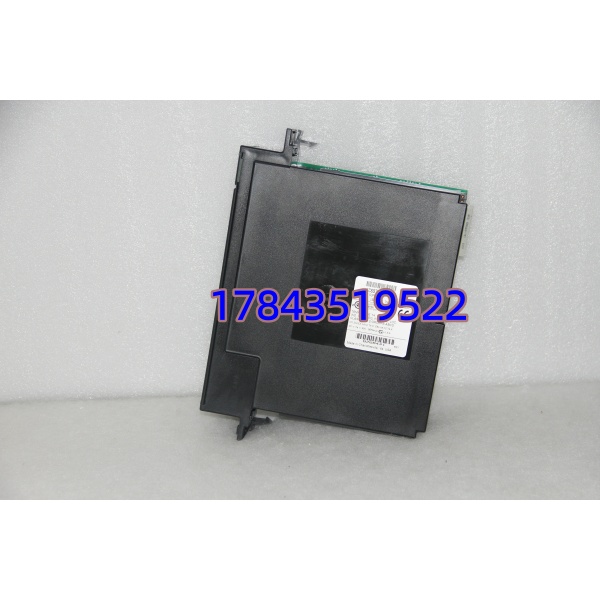

· 型号：IC697PWR711（后缀 -K / -L / -RR 等为硬件版本，电气兼容；早期 Rev A/B/C 功能一致）
· 品牌：GE Fanuc Automation（现归属 GE Vernova / Emerson Automation 遗产产品线）
· 系列：GE Series 90-70 PLC — Standard AC-Input Rack Power Supply Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Fanuc IC697PWR711 |
| 模块类别 | Series 90-70 机架电源（安装于 IC697CHS750/791/792 等主机架或扩展架最左专用电源槽） |
| 输入电压 | 85–264 VAC（自动范围），47–63 Hz；典型配 120VAC 或 208/240VAC |
| 输入电流 | ≈2.5 A @120VAC / ≈1.3 A @240VAC（满载） |
| 输入保护 | 内置 5×20mm 慢熔熔丝（T3.15A @250V），前方可更换 |
| 主输出 | +5 VDC ±1%，15 A 连续（75 W @60℃ 降额依环境温度），为背板逻辑供电 |
| 辅助输出 | +12 VDC @1 A、‑12 VDC @0.5 A、+24 VDC @1 A（供特殊模块或机架风扇） |
| 保持时间 | 输入掉电后输出维持 ≥16 ms @满载 |
| 背板配电 | 经机架背板向所有 I/O / CPU / 通信模块分配 +5VDC/+24VDC sensor power；同时供机架冷却风扇（若机架带风扇托架） |
| 状态指示 | 前面板 PWR（绿=AC 输入正常）、OVP（红=过压锁定）、FLT/DC OK 逻辑输出可进 CPU 诊断 |
| 冗余能力 | 本型号不支持 1+1 冗余；需冗余选 IC697PWR724（24VDC 输入冗余双模块）或 IC697PWR713 高功率配合冗余架 |
| 工作环境 | 0～+60℃（32～140℉，输出功率依温升线性降额 >50℃），5%–95% RH 无凝露 |
| 安装方式 | Series 90-70 机架左侧专用电源槽（不可插入普通 I/O 槽位），配专用交流进线端子块 |
| 认证 | UL / cUL Listed，CE，符合 IEC 61131-2 / IEC 60950 / EN 55011 Class A |
| 物理尺寸 / 重量 | 标准 90-70 电源模块宽(44.5mm 约 1.75″)×高×深，≈1.8–2.2 kg |
产品介绍
在某钢厂轧线控制室碰到过——Series 90-70 机架半夜报”DC LOW”随后全架 I/O 丢失，查是 PWR711 内部电解电容干涸致 +5V 跌落，机架风扇积灰加速老化。换个新（或 NOS）电源插回去自检 PASS，系统 3 分钟恢复 RUN。严格来说 711 是 90-70 最常用的标准 AC 电源（15A +5V 够带满配典型机架），比 PWR710（低电流 8A 版）更能扛高密度 AI/AO 负载，比 PWR713（30A 高功率）便宜且够用——大部分单机架不超过 12 块 I/O 模块选 711 正好。它不负责逻辑只喂电，但背板掉电 = 全系统瘫痪，属 A 类必须备件的典型。
从商务角度讲 GE 90-70 整体 EOL 但 PWR711 仍有 NOS 流通和经老化测试翻新品。它的 ROI 很简单：一块电源钱保整套老系统不断电运行，比整体升 RX7i 省几十万改造费。我们出库前做上电四项核验——AC 输入通断、+5V 空载/半载电压、OVP/FLT LED 逻辑、风扇端子输出——附简版测试记录，你收到断开 AC 拔旧件、插新件、锁紧端子、送电即好，不停机时间压缩到最低。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- IC697PWR711 不同后缀（-K/-L/-RR）→ 完全兼容直接替换，无需改接线（同交流进线端子块 IC697ACC701 系列），机架自动识别电源类型。
- IC697PWR710（8A +5V 版）→ 711 可替入（电流余量大），反之 710 替 711 仅当确认机架总 +5V 负载 <8A（大机架带多 AI/AO 通常超，不建议降配）。
- IC697PWR713（30A 高功率）→ 711 插槽兼容但输出能力不同；713 可替 711（余量大），711 不能替 713 若机架满载 >15A（罕见单机架超 15A 除非极密布 I/O）。
⚠️ 需改配置/注意
- IC697PWR724（24VDC 输入冗余双电源系统）→ 物理槽位同但需配成对模块+冗余电缆+外部 24VDC 源，不能直接替单台 711 插交流——适合关键装置要求 1+1 电源冗余时规划升级。
- 若无 711 现货：确认负载电流是否 ≤8A 可用 PWR710 暂渡（需核实现场 I/O 功耗表）；或查 NOS 的 711/713。严禁用低功率模块强行带超载机架——背板 +5V 欠压会致随机 I/O 故障。
❌ 硬件不兼容
- Series 90-30 电源（IC693PWR321 等）/ RX3i 电源（IC695PSA040）→ 背板物理尺寸与电气定义完全不同，无法插入 90-70 机架。
- IC697PWR711 不能插入普通 I/O 槽位，必须装机架最左专用电源槽。
