描述
产品详情

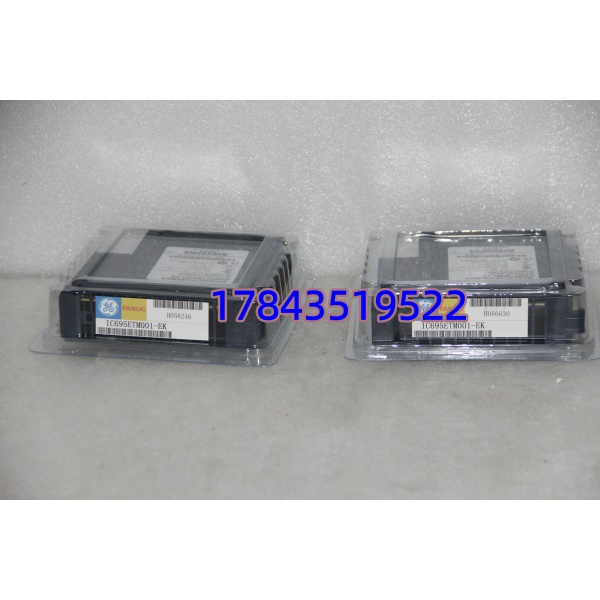

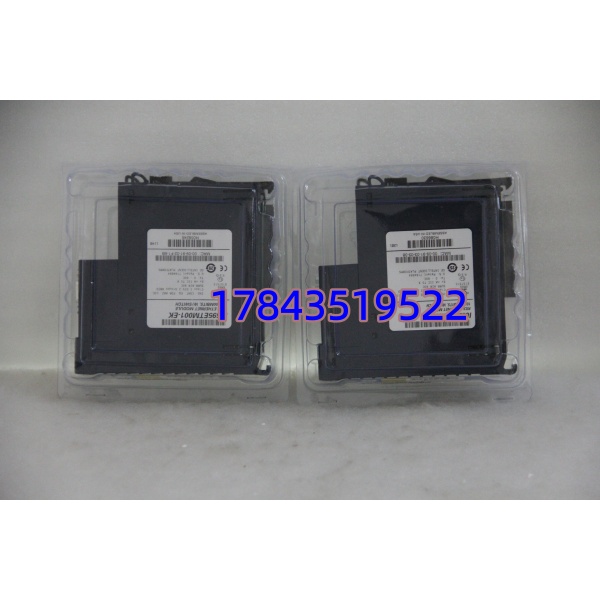

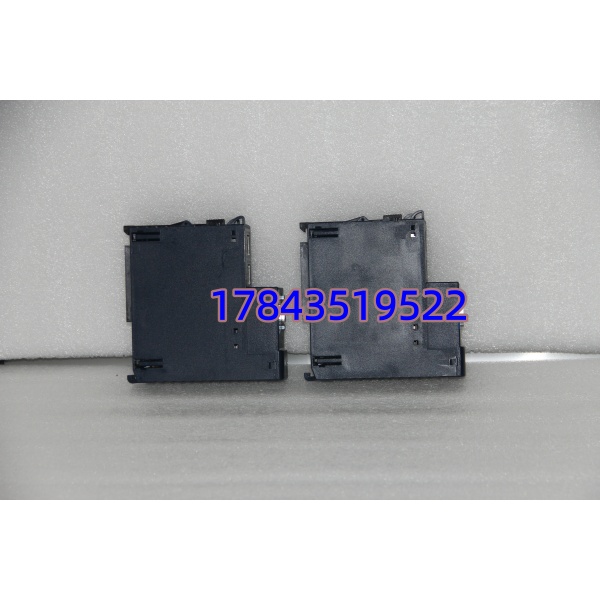

· 型号：IC695ETM001（常见后缀 -K / -KF / -CAx 为 RoHS/固件版本差异，功能等效）
· 品牌：GE Fanuc（现 Emerson Automation Solutions — PACSystems）
· 系列：PACSystems RX3i — IC695 Ethernet Interface Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC695ETM7M001 → 正确：IC695ETM001 |
| 产品描述 | PACSystems RX3i Ethernet Interface Module, 10/100Base-TX |
| 适用系统 | PACSystems RX3i（插 IC695 机架或 IC200CHS022/CHS026 兼容底座；配合 IC695CPU3xx 或 IC695CRH008 冗余主机） |
| 以太网端口 | 1× RJ-45，10/100 Mbps 自适应，Auto-MDIX（直连/交叉线自动识别），IEEE 802.3 |
| 支持的协议 | SRTP（编程下载 & PAC-to-PAC）、EGD（Publisher/Subscriber 实时数据交换）、Modbus TCP Server + Client、HTTP（内置诊断页）、BootP/DHCP、SNMP v1/v2c |
| SRTP 并发会话 | 最大 128（含编程软件、HMIs、Peer-to-Peer 请求合计） |
| EGD 报文能力 | 最大 256 发布（Publish）+ 256 订阅（Subscribe），取决于 CPU 性能与扫描周期 |
| IP 配置方式 | 静态 IP / BootP / DHCP（初次配置推荐 BootP 或串口临时 IP 通过 PME “Set IP” 工具） |
| 背板电源需求 | +5 V DC @ 450 mA（典型），+24 V DC（部分固件版本经背板检测，实际由机架 PWR 供给） |
| LED 指示 | MOD OK（绿）、LINK（绿＝物理链路建立）、ACT（黄闪＝包活动）、ERR（红） |
| 固件版本要求 | 配合 PME (Proficy Machine Edition) v5.50 Service Pack 2 及以上建议；早期固件 v1.x 功能受限无 Modbus TCP |
| 可配合冗余 | IC695CRH008（RX3i 冗余同步模块）——ETM001 可工作在冗余系统（单模块非冗余，需双 ETM 分属各 CPU 机架） |
| 安装槽位 | 任意 IC695 或 IC200 Universal Base 模块槽（不占特殊槽，建议固定槽位并记录 IP） |
| 工作温度 | 0 … +60 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 / ABS（部分批次） |
| 与前代关系 | 替代早期 RX3i 初代 ENET 选件及 Series 90-30 ETH-1000（需迁移组态至 PME RX3i 硬件） |
| 生命周期状态 | Legacy/Transition — Emerson 主推 IC695ETM002（千兆双端口）或 CPE305/310 内置 ENET；ETM001 新件交期长，二手流通多 |
产品介绍
水厂 SCADA 碰过一回：RX3i 柜原来没以太模块，维保人员拿笔记本夹串口线（RS-232/485）现场改程序——夏天柜内 50℃+ 串口偶尔乱码差点误改设定。加装 IC695ETM001 后通过局域网远程下装、监视 EGD 标签，再没跑现场接串口。（这是它最直观的 ROI：省下跑现场的工时。）ETM001 是 RX3i 标准以太网接口，插任意槽被 CPU 枚举，PME 里设好 IP/子网/网关后即刻支持 SRTP 编程下载、EGD 实时数据发布给 iFIX/Cimplicity/HMI 及 Modbus TCP 对接第三方系统——对老 90-30 升 RX3i 的项目是把编程+HMI 通道合一的首选。
严格来说它只 1 个 RJ-45 口，无内置交换机（可外接工业交换机做菊花链或星型）；部分新项目倾向 IC695ETM002（双口千兆、内置 2 口交换机）但若现有网络是 10/100 单链路 ETM001 完全够用且便宜些。固件老版本（v1.x 早期出厂）不支 Modbus TCP——首次使用建议用 PME “Update Firmware” 升到最新支持版本（通常以 v3.xx+ 为佳）。RX3i 部分早期 CPU（IC695CPU310/315 早期固件）需注意固件兼容性——升级 CPU 固件前核对 Release Note。目前 Emerson 对该系列标记 Legacy，新件交期 8–16 周波动，关键装置按 LTB 备 1 件冷备。
替换与升级建议
✅ 直接替换（同规格互换）
- IC695ETM001 不同后缀(-K/-KF等)及固件版本互替——插槽兼容，IP 配置存于模块 NVRAM（或可通过 BootP 重配），PME 硬件配置无需改。建议记录原 IP/MAC/子网/网关 再更换。若固件差异大 PME 可能提示版本不匹配——通常可继续运行或按提示升固件。
- 同机架冗余配置中单个 ETM001 故障——更换同型号，重配 IP（或模块记住原 NVRAM 若未清除）即可，不影响 CPU 运行程序（仅通信短暂中断）。
⚠️ 功能升级替代（需核对接线/配置）
- IC695ETM002（双千兆口内置 2-port switch）——插槽同、背板兼容，可向下替代 ETM001 功能；多了第二 RJ-45 口支持线路冗余或菊花链省外部交换机。PME 硬件配置需将 Module Type 改为 ETM002（I/O 映射无影响），IP 重新设定。价格高约 30–50%，新设计或需线路冗余时推荐。
- IC695CPE305/310（RX3i CPE 内置以太网 CPU）——若原系统用 IC695CPU3xx + ，迁移至 CPE305 内置 ENET 可省插槽但需换 CPU + 重组态全套硬件——属整柜改造级变动，一般老线不停产不推。
❌ 硬件不兼容
- IC693CMM311（Series 90-30 ETH 模块）/ AB 1756-ENBT / S7-CP343-1——物理尺寸、背板、组态软件均不同，无法直接替代。保留 RX3i 架构或整系统迁移。
