描述
产品详情

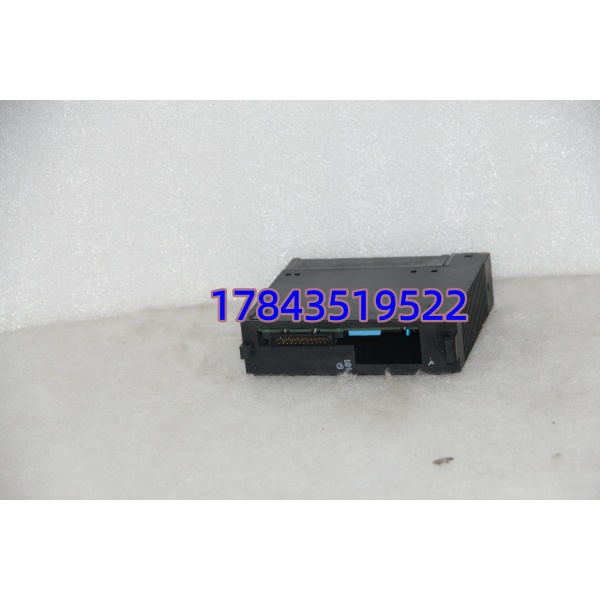

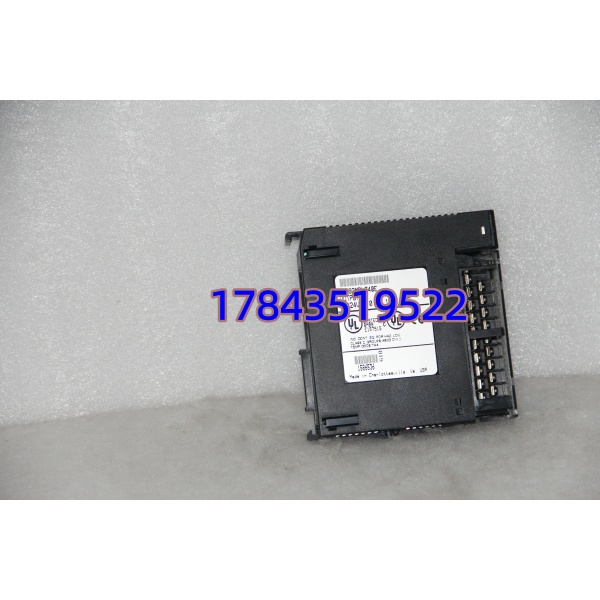

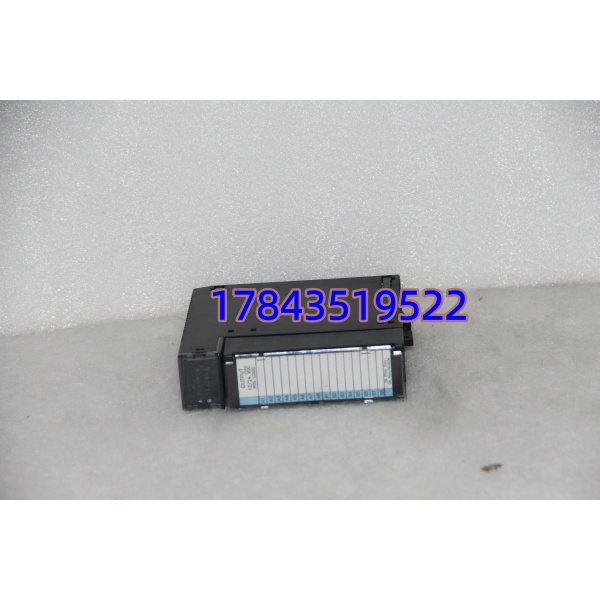

· 型号：IC693MDL740
· 品牌：GE Fanuc（现 Emerson Automation / GE Vernova 遗留产品线）
· 系列：Series 90-30 PLC — 24 V DC Source Digital Output Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IC693MDL740（Catalog Number，常见后缀 -F / -G / -K 等修订，电气全兼容） |
| 系列平台 | GE Fanuc Series 90-30 PLC（插入 CPU 机架或扩展机架任意 I/O 槽位） |
| 模块类型 | 16-Point 24 V DC Source (Positive Logic) Digital Output |
| 输出点数 | 16 路，分组 Common（通常每 8 点 1 Common，共 2 组），非隔离通道间 |
| 输出类型 | Source / Positive Logic — 输出端子对外供 +24V DC 当 ON，负载另一端回 0V DC |
| 额定输出电压 | 用户现场供电 24 V DC（范围 20.4～28.8 V DC 外部负载电源，模块本身由背板 5V 供逻辑） |
| 每点额定电流 | 0.5 A @24V DC（阻性负载），最大合计 2.0 A / 模块 |
| 浪涌电流 | 最大 2 A 持续 10 ms |
| 导通压降 | ≤1.2 V @0.5 A（典型 0.3～0.8 V） |
| OFF 态漏电流 | ≤1.0 mA |
| 保护功能 | 每点/每组电子熔断（电子断路器），过载自动关断对应组，可自动复位 |
| 背板电流消耗 | 80 mA @5V DC（由 Series 90-30 电源模块经背板供给） |
| 现场电源要求 | 须外供 24 V DC 负载电源接入模块输出 Common 端（与 PLC 工作电源相互独立） |
| 状态指示 | 绿色 OK LED（模块配置且通信正常），每输出点独立 Fuse/Output ON LED（点亮=输出导通） |
| 端子块要求 | 须配 IC693TCM300（37-pin D-sub 弹簧端子块）或对应扩展电缆+现场端子箱；早期可用 IC693ACC305 适配器 |
| 安装方式 | Series 90-30 机架任意 I/O 槽（CPU 或扩展机架），标准 90-30 不支持热插拔（建议停扫描或更换前确认槽位） |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | UL / cUL / CE / CSA |
| 生命周期状态 | Mature / Phase-out — 原厂部分地区停受新单，市面以全新拆机(New Surplus)及测好翻新品为主 |
| 常见关联型号 | IC693MDL730（12/24V DC Sink 漏型 DO，极性相反）、IC693MDL741（继电器输出，不同接线）、IC693PWR321（电源） |
产品介绍
在某个汽车总装输送线碰过——控制 16 路 24V DC 电磁阀的 IC693MDL740 运行第十一年 Fuse LED 第二组全灭，现场阀组不动作停线。停机拔模块发现输出 Common 2 侧簧片烧蚀（外部短路过流导致），插块测好拆机件进机架 LM90 I/O Configuration 选 IC693MDL740 直接下载，逻辑与地址映射一字不动，五分钟恢复。这就是 MDL740 的定位：Series 90-30 最常用 16 点 24V DC 源型 DO，现场接线把负载正端接模块输出、负端回 0V，Common 引入外部 +24V DC——和 Sink 型（MDL730）极性相反，采购最容易混淆的点就在这。(严格来说 MDL740 要求外供负载电源与背板 5V 各自独立，忘记供外部 24V DC 是现场”输出全不动作”的头号原因，不是模块坏。)
从 B2B 采购决策看，它的转化驱动三件事：现网 90-30 程序不用改（同 Catalog Type 即插即用）、渠道有测好拆机件现货可救急（原厂新件交期 10～18 周且 EOL 趋势）、比起到 RX3i 整体 I/O 迁移省整柜改造成本与停机窗口。如果你的水处理/汽车/食品输送线三五年不升级 PACSystems，顺手 LTB 囤一块——停线等模块半天损失通常是模块价几十倍。
替换与升级建议
✅ 直接替换（零改动，插拔即用）
- IC693MDL740（各后缀 -F/-G/-K 等）互替：完全电气兼容，同端子块 IC693TCM300，I/O Configuration 中选 IC693MDL740 即可，逻辑地址映射不变。高版固件/硬件向下兼容老工程。
- 同机架与 Series 90-30 全系 I/O / 通信模块混插：无特殊限制（须确认 IC693PWR321 等电源背板 5V 电流余量）。
⚠️ 极性相反，不可直替（易出错）
- IC693MDL730（12/24V DC Sink / 漏型 DO）：物理插槽兼容但输出极性相反（Sinking = Common 接 0V，负载正端回模块），直接换会导致负载不动作——需同步改现场负载接线（Common 改接 0V，负载正端从外部 +24V 引入），属接线工程变更，紧急抢修时不建议贸然互换。
- IC693MDL741（继电器输出 120/240V AC 或 24V DC）：点数同为 16 但电压等级、接线端子定义不同，不可直接替。仅当原设计允许改电压/继电器隔离且重配槽位类型时可考虑作为架构变通。
❌ 硬件不兼容
- RX3i IC695MDLxxx 系列 / VersaMax IC200MDLxxx：不同背板物理接口与协议，无法插入 Series 90-30 机架。
- IC693ALGxxx（模拟量）/ IC693DNM200（通信）等：完全不同功能类型，物理可插但系统报 Mismatch。
