产品详情

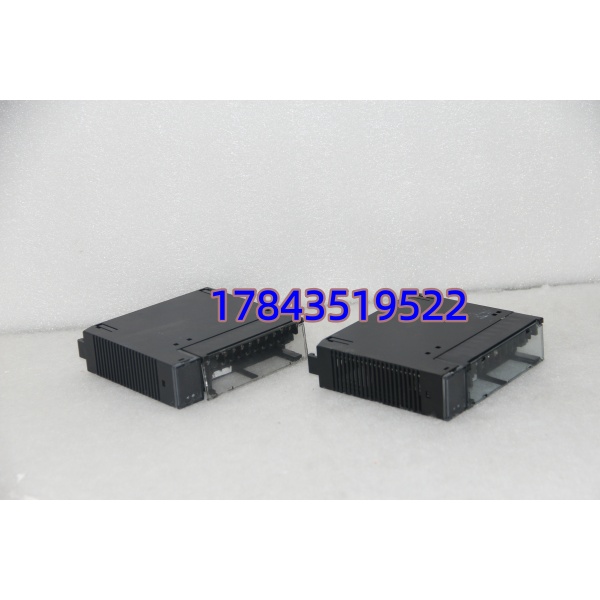

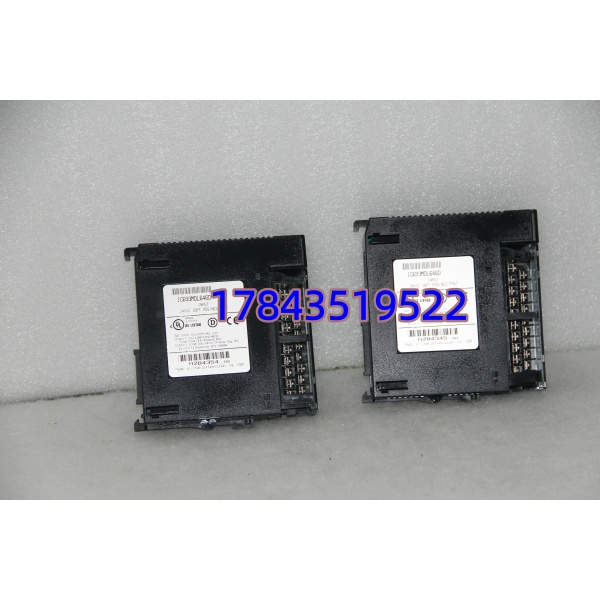

· 型号：IC693MDL646（常见后缀 -A/-B/-C/-K；-RR 标记翻新品，功能兼容）
· 品牌：GE Fanuc Automation / GE Industrial Systems
· 系列：GE Fanuc Series 90-30 PLC — 24 VDC Positive/Negative Logic Input Module (16 Point)
技术参数
- 模块类型：离散数字量输入模块（DC Sinking/Sourcing 可配）
- 适用系统：GE Fanuc Series 90-30 PLC 基架（5/10/15 槽），占用 1 个 I/O 槽位
- 输入点数：16 点，分两组——Group A = 点 1~8（COM A），Group B = 点 9~16（COM B），各组独立 COM 端子
- 额定电压：24 VDC（工作范围 18～30 VDC，典型 24 VDC ±15%）
- 逻辑类型：正逻辑（Positive Logic / Sourcing / PNP——现场开关闭合时电流从 DI 引脚流入 COM）或负逻辑（Negative Logic / Sinking / NPN——电流从 COM 流出 DI 引脚经现场开关回 0V），依外部接线选择，模块内部电路两者皆支持
- ON 电压阈值：≥ 15 VDC @ 额定输入（典型保证导通）；OFF 电压阈值：≤ 5 VDC
- 输入电流：典型 7 mA @ 24 VDC（每点），全 16 点 ON 时背板 5V 吸收约 80～100 mA
- 响应时间：典型接通 7 ms / 关断 7 ms（滤波器固定，不可软件修改；部分老批次标 10ms max），不适合捕捉 <20ms 窄脉冲（选 High Speed Input 如 IC693MDL653 若需）
- 电气隔离：现场输入侧 ↔ 逻辑侧 1500 Vrms（1 min），组间不隔离（共用 COM 每组 8 点）
- 接线端子：配 20-pin IDC 螺钉端子排（如 IC693ACC300 或等效），每 8 点 1 个 COM 端子 + 各自 DI 端子
- 状态指示：16 个绿色 LED 分别对应各点逻辑侧状态（灯亮=CPU 输入映像该位=1，反映背板已刷新——现场电压到但灯不亮先查 COM 供电与接线极性）
- 配置方式：无 DIP 开关——逻辑类型纯粹由外部接线决定，Slot Configuration 中选 IC693MDL646 即分配 %I 地址
- 工作环境：0～+60℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 物理尺寸 / 重量：单槽宽 ≈ 142×30×130 mm / ≈ 0.3 kg
- 认证：UL Listed、CSA、CE（依生产批次）
- 停产备注：Series 90-30 整体 Legacy，新原厂 NOS 有限，市面主流为测好拆机/翻新品
产品介绍
某汽车焊装线改造审计时发现一个典型数据：24 个近接开关（PNP 型）分接在 2 块 IC693MDL646 上，其中 3 个点灯不亮但万用表量传感器 OUT 有 24V——追查是 COM B 端子压接线松动脱落，该组 8 点集体失显。这种故障不会报模块 Fault（输入模块无自检通道级断线报警），只表现为”%I x 恒 0″，现场极易先怀疑传感器坏。IC693MDL646 是 90-30 里最常用的 24VDC 高密度 DI 卡——16 点单槽、每 8 点独立 COM 方便分电源供电或混用 PNP/NPN 两组不同传感器类型（A 组 PNP、B 组 NPN 可共存，只要 COM A/B 分别接对应 0V/+24V），比汇流 COM 的 32 点卡灵活，比 8 点卡省槽位。
从 CRO 视角买家决策三要素：确认现用是不是 24VDC 版本（别买成 120VAC 的 MDL660 系列），核对后缀 Rev 互插无差异（A/B/C/K 全兼容），模块上电状态 LED 与现场施加 24V 对应点亮。我们出货每块做：① 目检端子无烧蚀 ② 上 90-30 机架背板识别 OK ③ 逐点 24V 注入验证 LED 与 %I 位翻转 ④ COM A/B 隔离测试 ⑤ 标签序列号拍照随货——你要的是换完现场开关动作对应 %I 位跟着变，不是一块蒙尘旧板。注意此模块响应滤波固定 ~7ms，若需捕获编码器 Z 相或 <10ms 脉宽请选 IC693MDL653（高速 DI）。
替换与升级建议
✅ 直接替换
- IC693MDL646 各后缀（-A/-B/-C/-K）互插直接替换，Hardware Configuration 中选 IC693MDL646，%I 地址映射不变。老批次与新批次混插无影响。
- IC693MDL645（16 点 24VDC 正逻辑 ONLY，无负逻辑说明标记）——物理兼容且多数场景可直替 MDL646 当现场全用 PNP（正逻辑）接线时；若原工程依赖负逻辑（NPN 传感器）MDL645 数据手册未保证负逻辑支持，稳妥用 MDL646（双向都行）。反过来 MDL646 完全可替 MDL645。
⚠️ 软件兼容（需改配置/重组态）
- IC693MDL653（16 点 24VDC 高速 DI，可配滤波 0.1/1/7ms）——物理槽位兼容，%I 地址重分配后可替 MDL646 功能（且获高速捕捉），需改 Slot Config 及确认现场脉冲宽度匹配滤波设置，非原位零改动替换但功能向上兼容。
- IC693MDL940（8 点 AC 输出）→ 不能替（方向/电压/类型全不同）。
❌ 硬件不兼容
- IC694MDLxxx / IC695MDLxxx（RX3i / PACSystems DI 模块）——背板引脚与总线协议不同，硬插损板。
- IC693MDL660（120/240VAC DI）——电气输入级不同，24VDC 信号无法可靠触发且可能损输入电路，严禁互代。
