描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE Fanuc |
| 产品型号 | IC693CHS391 |
| 产品类型 | 模块化 CPU 底板 |
| 插槽配置 | 10个插槽（1个CPU专用槽，9个I/O/选件模块槽） |
| 额定电压/电流 | 5VDC，420mA |
| 扩展能力 | 支持最多7个扩展底板（取决于托管的CPU型号） |
| 扩展接口 | 右侧配备25针母连接器，用于连接扩展和远程底板 |
| 安装方式 | 仅支持面板安装（通过螺钉和垫圈固定） |
| 工作温度 | -15℃ 至 70℃ |
| 配置方式 | 无 DIP 开关，支持通过软件轻松配置 |
产品深度介绍

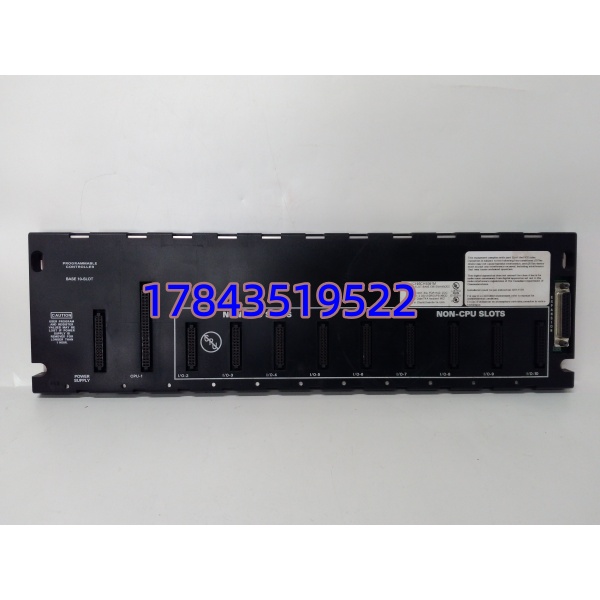

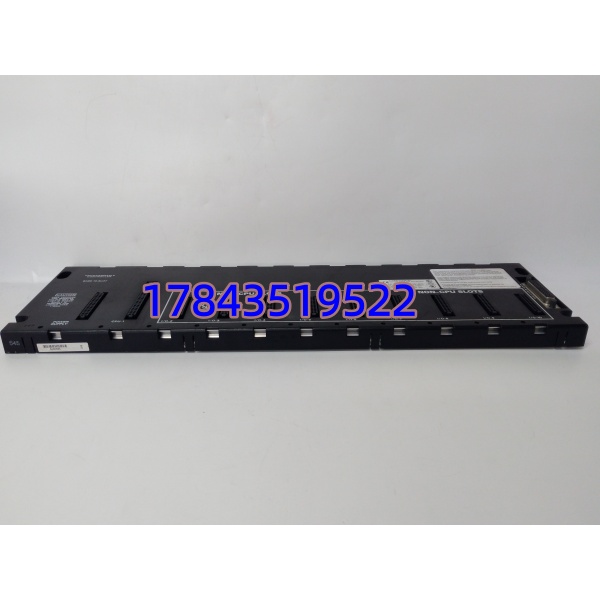

GE Fanuc IC693CHS391 是一款专为 GE Series 90-30 可编程逻辑控制器（PLC）系统设计的高性能模块化 CPU 底板。它的核心任务是作为整个控制机架的物理载体与数据总线枢纽，通过其内部的高速并行总线，将 CPU 模块、各种 I/O 模块以及电源模块紧密连接在一起，实现工业流程的高效安全运行。
该底板总共提供 10 个插槽，其中插槽 1 专为 CPU 或特殊选件模块（如 FIP 总线远程 I/O 扫描程序）设计，插槽 2 至 10 则专门用于 I/O 模块。电源模块独立安装在底板最左侧的专用插槽中，不占用 I/O 插槽计数，从而最大化系统的扩展能力。IC693CHS391 具备出色的扩展性，支持通过右侧的 25 针母连接器进行菊花链式扩展，最多可支持 7 个扩展机架。此外，该底板无需设置 DIP 开关，完全通过软件进行配置，极大简化了现场调试与维护工作。
应用场景与行业案例
作为 Series 90-30 系统的“骨架”，IC693CHS391 广泛应用于各类需要灵活扩展的工业自动化场景中。
典型应用场景:
- 化工与石油行业: 作为核心控制机架，连接各类模拟量/数字量 I/O 模块，实时采集反应釜、蒸馏塔或油井的压力、温度等参数，并进行闭环控制。
- 电子与电气制造: 为自动化生产线提供稳定的 I/O 扩展平台，连接贴片机、焊接机或继电保护装置，实现生产过程的高效协调。
- 大型设备分布式控制: 利用其支持 7 个扩展机架的特性，将主 CPU 与分布在厂房不同区域的远程 I/O 机架连接，降低布线成本并提高系统抗干扰能力。
案例：老旧产线扩容的“无缝桥梁”
某电子制造厂在产线升级时，原有的 PLC 系统 I/O 点数已满载，但新增的检测设备还需要接入 30 多个数字量信号。由于控制柜空间有限，无法再增加一个独立的主机架。
工程师选用了 GE IC693CHS391 底板替换了原有的 5 槽底板。得益于其 9 个 I/O 插槽和强大的扩展能力，工程师不仅在主板上插满了所需的 I/O 模块，还通过右侧的 25 针扩展端口，在距离主柜 10 米外的位置级联了一个扩展底板，完美解决了空间受限与 I/O 扩容的双重痛点，且全程无需拨动任何硬件 DIP 开关，配置过程极其顺畅。
质量透明化
针对此类核心 PLC 基础架构备件，我们执行严格的质检流程，确保上机即用：
- 入库验收检测:
- 外观与引脚检查: 仔细核对 IC693CHS391 标签，检查 10 个插槽内部有无变形、氧化或针脚歪斜，确认右侧 25 针母连接器完好无损。
- 上机功能测试 (Live Test):
- 背板总线连通性验证: 将 CPU 和多个 I/O 模块插入底板，验证各插槽的数据读写是否正常，背板总线通信是否稳定。
- 扩展接口测试: 通过 25 针连接器接入扩展底板，验证主从机架之间的数据同步与状态指示。
- 电气参数测试:
- 背板供电验证: 接入电源模块，使用万用表验证背板 5VDC 输出是否稳定，确保满足 420mA 的额定电流要求。
- 最终质检与包装:
- 防静电与防震: 采用防静电袋密封，外加定制防震包装，确保插槽针脚在运输途中不受损。
