描述
关键技术规格
| 参数项 | 规格值 | 来源备注 |
|---|---|---|
| 制造商 | GE Fanuc（现Emerson Automation） | |
| 型号 | IC660ELB912 | 亦称为µGENI子板 |
| 产品类型 | Genius网络接口子板（PCIM子板） | 非模拟量模块，非继电器模块 |
| 适配PCIM | 单槽PCIM IC660ELB921；双槽PCIM IC660ELB922 | 必须配套使用 |
| 电源要求 | 5V DC，400mA（逻辑电源） | |
| 电流消耗 | 单通道PCIM：1.0A；双通道PCIM带2子板：1.5A | |
| 内存需求 | 16KB/子板 | |
| 最大设备数 | 30个总线设备/子板 | |
| 波特率 | 38.4K、76.8K、153.6K（标准/扩展） | |
| 协议 | Genius协议（专有） | |
| 状态指示灯 | GENI OK、COMMS OK（面板LED） | |
| 处理器 | 6303串行接口微处理器 + 64180管理微处理器 | |
| 工作温度 | 0°C至60°C | 另有宽温版标注-40°C至85°C |
| 重量 | 约0.06kg（0.13lbs） | |
| 生命周期状态 | 已停产（Discontinued / Obsolete） |
产品深度介绍

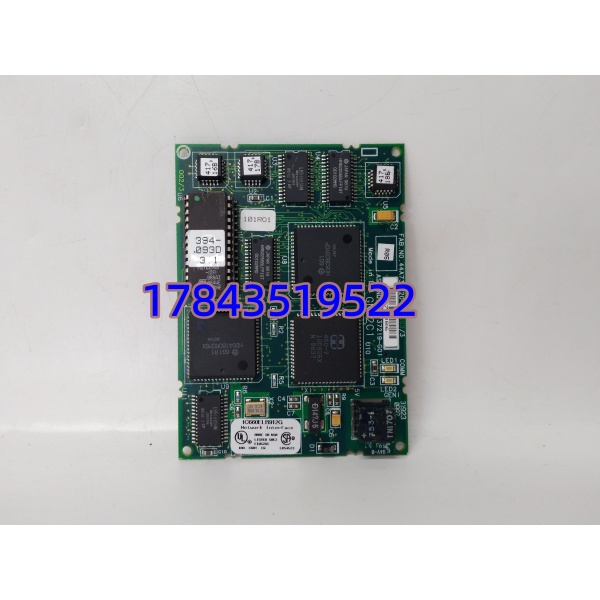

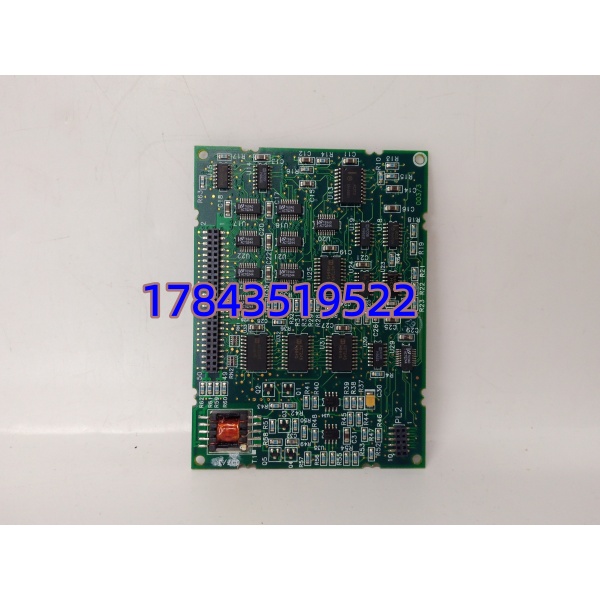

IC660ELB912是GE Fanuc Genius I/O系统中一块非常特殊的板卡——它不是一个可以直接插在PLC机架上用的I/O模块，而是一块子板（Daughterboard），行业内也叫µGENI。它的任务是安装在IBM PC接口模块（PCIM）上，把一台普通的PC/工控机变成Genius I/O总线上的主站控制器。
形象点说，PCIM（IC660ELB921或IC660ELB922）是一个带ISA/PC总线接口的母板，插在工控机的扩展槽里；而IC660ELB912是这块母板上的一块子卡，负责具体的Genius总线协议处理。两者配合，就能让上位机直接接管Genius I/O网络上挂载的所有远程I/O模块——最多30个设备，支持38.4K到153.6K的波特率。子板上集成了6303和64180两颗微处理器，通过双口RAM和PC主机交换数据，不占用主CPU太多资源。面板上有GENI OK和COMMS OK两个LED，用来指示子板自身状态和总线通讯状态。
这个料号在备件市场的信息极其混乱——有人把它标成模拟量输出模块，有人说是12路继电器输出，还有人归到VersaMax输入模块。但从多个技术规格来源交叉比对来看，这些归类无一例外是错的。IC660ELB912就是一个网络接口子板，没有模拟量通道也没有继电器触点。
该型号早已停产，原厂渠道买不到新货。目前市面上流通的都是备件商库存或拆机件。采购时最大的坑不是价格，而是货不对板——按型号下单，收到一块长得完全不一样的东西。
应用场景与行业案例
工程痛点：上位机要接管老Genius I/O网络，选错板子白折腾
Genius I/O是GE Fanuc上世纪90年代主推的分布式I/O总线方案，在电力、冶金、水处理等行业存量巨大。很多老系统里，上位机用的是工控机插PCIM卡来管理现场I/O——PCIM坏了或者子板IC660ELB912坏了，上位机就跟现场I/O失联了。但问题是，这玩意儿太冷门了，备件商未必懂它到底是什么东西，按型号搜出来的可能是错误分类的”模拟量模块”，买回来根本用不了。
典型应用场景：
- 老系统改造 – PCIM接口维护
工控机上的PCIM卡（IC660ELB921/922）配套子板损坏，需要更换同型号IC660ELB912恢复上位机对Genius I/O网络的控制。常见于老电厂、水厂的DCS系统改造过渡期。 - Genius I/O网络诊断 – 上位机接入调试
在调试阶段，用便携工控机插PCIM+临时接入Genius总线，抓取报文、诊断网络故障。 - 分布式控制 – 远程I/O管理
上位机通过Genius总线集中管理分布在现场各处的I/O模块（如IC660BBD104、IC660BBA104等），一个子板最多管30个设备。
案例：上位机连不上I/O，折腾两天发现子板坏了
去年某污水厂的控制系统，操作站突然读不到现场所有I/O数据。仪表工查了网线、查了工控机、查了PCIM卡，都没问题。最后打开工控机机箱，看到PCIM母板上插的子板——GENI OK灯亮但COMMS OK灯不亮，说明子板自身能工作但总线通讯链路断了。
换上一块备件后，重新上电，上位机恢复对Genius I/O网络的监控。事后老仪表工说了一句：”这种冷门板子，备件库里有一块心里踏实。按型号找，别按功能找——外面标的’模拟量’全是错的。”
