描述
产品详情
· 型号：HE700GEN100C
· 品牌：GE Fanuc（通用电气发那科，现属Emerson Automation）
· 系列：HE700系列 Genius接口模块
规格参数
- 产品类型：VME背板单通道Genius接口模块
- 工作电压：5V DC（由VME机架背板供电）
- 电流消耗：约200mA
- 功率消耗：约1W
- 通道数：单通道Genius总线接口
- 适用平台：GE Fanuc Series 90-70 PLC VME机架
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%（非冷凝）
- 配置方式：板上DIP开关
- 连接器：前面板螺钉型连接器
- 重量：约0.21kg
- 安装方式：VME机架插槽安装
产品介绍

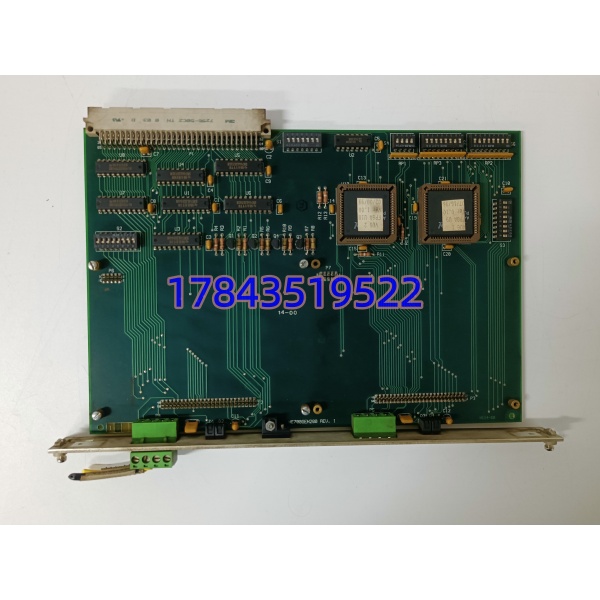

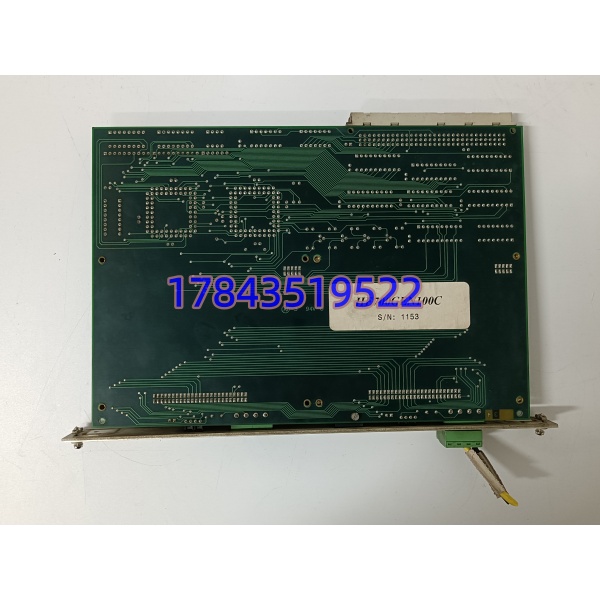

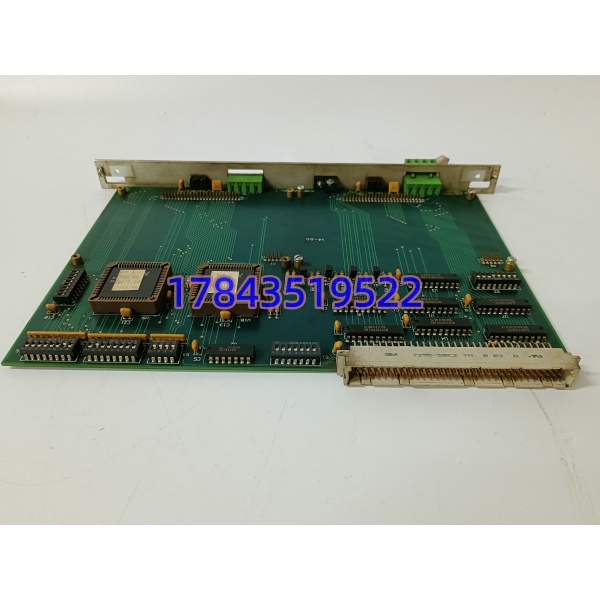

HE700GEN100C是GE Fanuc为Series 90-70系列PLC设计的一款VME总线Genius接口模块，行业里通常叫它“VME转Genius网关”。它的核心任务是把VME背板的总线信号转换成Genius现场总线能识别的格式，让90-70这种大型PLC能通过Genius网络挂接远程I/O站、变频器、操作员面板等设备。
坦白讲，Series 90-70这个平台在90年代末到2000年初是GE的主力大型PLC，很多电厂、石化、冶金项目都用它。但随着系统老化，现在越来越多的现场面临的问题是：如何让这套老系统继续跟新上的设备通信？HE700GEN100C就是解决这个“新旧对接”问题的关键件。它插在90-70的VME机架里，一端连着PLC背板，另一端通过Genius总线连现场设备，说白了就是个协议转换卡。有一点要注意，这模块是专门给VME架构的90-70用的，跟90-30系列用的IC693CMM301/302那些Genius通信模块不通用，机架物理接口完全不一样。
应用场景与行业案例
痛点切入：
搞大型PLC维护的最怕什么？老系统挂了的Genius总线卡买不到，备件库里翻出来一块型号差一个字母的，插上去不认，整条产线的远程I/O全掉线。更麻烦的是新买的变频器只支持ProfiNet或EtherNet/IP，老90-70的Genius总线根本接不上去，要换整个PLC系统又动辄几百万。
典型场景：
- 发电厂——DCS与PLC通信桥接： 老电厂锅炉侧用的90-70 PLC，通过HE700GEN100C的Genius总线连接现场I/O机柜和智能仪表，实现汽机侧和锅炉侧的数据交换。模块插在VME机架上，不占用CPU槽位，维护时不用停CPU。
- 石化——过程控制扩展： 化工厂老装置的主控制器是90-70 PLC，通过Genius总线挂接远程I/O站和阀门定位器。HE700GEN100C负责VME背板到Genius网络的信号转换，支持挂接最多31个Genius设备。
- 钢铁——轧线控制系统： 热轧线的主控PLC用的是90-70系统，通过多个Genius总线接口模块连接不同区域的远程站。单通道模块每块卡负责一条总线，坏了只影响一个区域，便于故障隔离和快速更换。
- 水处理——SCADA与PLC通信： 大型水厂的老系统基于90-70 PLC，通过Genius网络连接分布在水厂各处的远程I/O机柜。模块紧凑尺寸设计适合在VME机架有限槽位内安装。
真实案例：
有个热电厂的输煤程控系统，主控制器是90-70 PLC，通过Genius总线连接现场的远程I/O柜和皮带秤。某天巡检发现一段皮带的远程站数据时断时续，查了半天发现是VME机架上那块HE700GEN100C的端子松动，导致总线信号不稳定。
仪表工紧了一下前面板的螺钉型连接器，通信恢复正常。那个厂的维护班长事后跟我讲：“这种接口模块看着简单，但前面板的螺丝端子最容易被忽视——震动环境下定期紧固是必须的。而且买备件的时候要看清楚是单通道还是双通道（HE700GEN200），买错了插上去软件配置对不上，照样用不了。”
常见问题解答 (FAQ)
A：它是VME背板到Genius总线的接口模块，说白了就是把90-70 PLC的信号转成Genius协议发出去，反过来也一样。它插在90-70的VME机架里，占用一个I/O槽位，不是CPU槽位。
Q2：它和IC693CMM301/302有什么区别？能通用吗？
A：不通用。是给Series 90-70用的（VME机架），而IC693CMM301和CMM302是给Series 90-30用的，机架物理接口不一样，背板协议也不同，插不进去。90-30系列推荐用IC693CMM302这个增强版，支持128字节全局数据和31个设备。
Q3：这模块支持热插拔吗？换了需要重新配置吗？
A：VME机架上的模块在系统运行状态下更换有一定风险，稳妥做法是停机操作，毕竟这是老系统，背板没有现代系统的热插拔保护设计。配置参数存在模块上，换了新模块需要用DIP开关重新设置总线地址和参数，最好提前记下旧模块的拨码位置。
Q4：这模块停产了吗？现在能买到什么成色的？
A：GE Fanuc这个品牌经过多次业务调整，相关产品线已归入Emerson Automation旗下。作为90-70平台的配套件，原厂新件基本不产了，市面流通的主要是合规翻新件和库存尾货。买二手件重点确认前面板端子有没有氧化、DIP开关是否完好，最好要求供应商通电测试Genius总线通信功能。
