产品详情

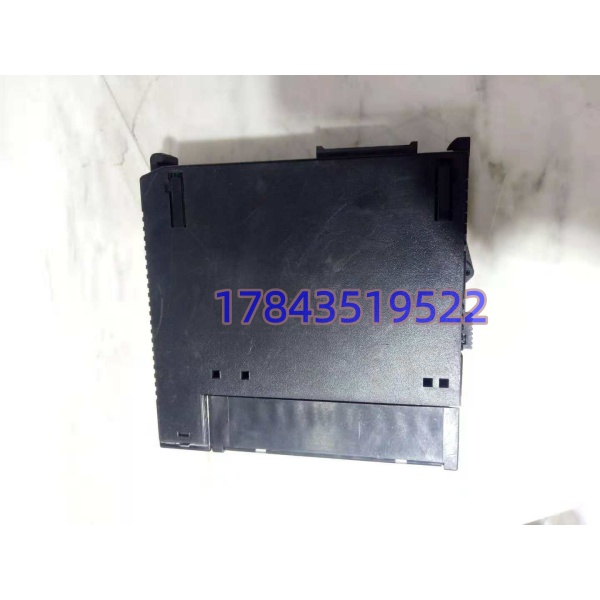

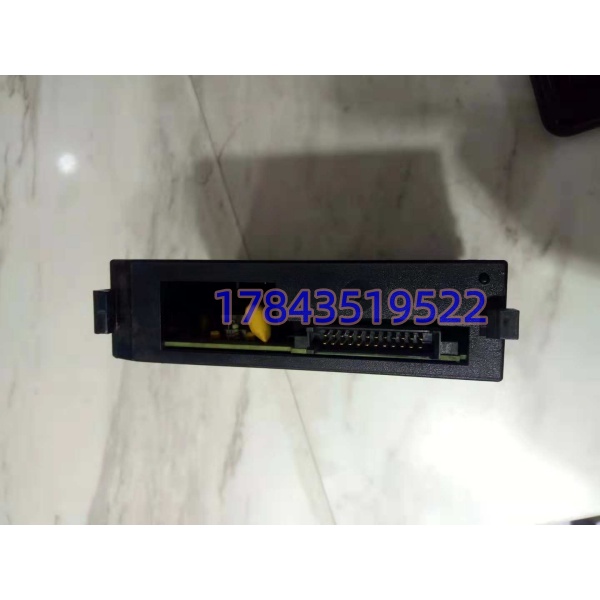

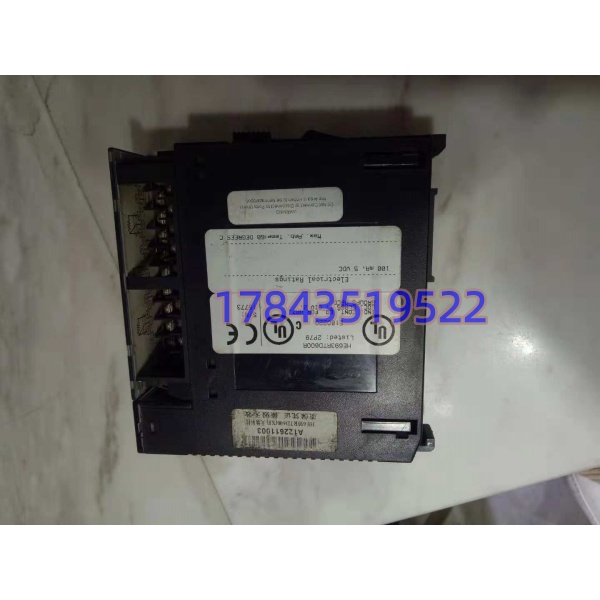

· 型号：HE693RTD600
· 品牌：GE Fanuc (通用电气发那科，现属Horner Electric/Emerson生态)
· 系列：Series 90-30 PLC
技术参数
- 目录号：HE693RTD600
- 模块类型：6通道RTD模拟输入模块（积分型A/D）
- 兼容传感器：Pt100 (α=0.00385/.00392)、Pt1000、Ni120、Cu10、Cu50、Cu100、TD5R、线性电阻
- 接线配置：支持2线、3线（推荐补偿引线电阻）、4线（Kelvin精密测量）
- 测量范围：依传感器定，典型Pt100为-200°C至+850°C，Ni120为-80°C至+260°C
- 分辨率：16位，温度增量0.1°C / 0.1°F（或0.5°C取决于量程缩放）
- 测量精度：典型±0.1%满量程（±0.5°C典型，Cu10/TD5R约±1.0°C）
- 通道隔离：通道与背板间1500V AC RMS隔离（光电/磁耦），通道间隔离依版本定
- 输入阻抗：>10 MΩ（高阻源，降低传感器负载效应）
- 更新速率：约50次/秒总栈扫描（每通道~20ms级，全6通道~300ms依滤波设定）
- 供电与功耗：由Series 90-30背板供5V DC，典型75mA (≈0.375W)，部分资料标3.5W含激励功耗请以原厂手册为准
- 诊断功能：支持传感器开路/短路检测（断线报警）、OK状态LED、Run/Error指示
- 工作条件：0°C至+60°C，5%-95% RH非冷凝，存储-40°C至+85°C
- 物理规格：90-30标准机架插卡尺寸（约85×75×25mm），重约0.25kg，IP20
- 合规认证：CE、UL、CSA（典型工业控制件认证）
产品介绍
从场景痛点看，老厂90-30系统里如果堆满了分立式温度变送器，不仅柜内空间炸了，单点故障率也高。HE693RTD600的定位就是“收编”这些散落的RTD信号，一块卡啃6路，直接插在CPU旁边吃背板数据，不用再折腾4-20mA环路供电和隔离栅。现场实测发现，在烘缸、反应釜这种有变频器谐波的地方，它的1500V隔离和内置数字滤波能把工频串扰压得很死，比某些廉价外置变送器稳得多。严格来说，它只在Proficy Machine Edition或Logicmaster 90里配好RTD类型和线制（3线系数）才能自动消引线误差，如果现场硬用2线制又没软件补偿，长电缆跑出来的温差能飘个2-3℃，别全怪模块精度。
商业价值现在全是“Legacy续命”逻辑。GE这系90-30虽未全网官宣全停，但HE693前缀的专用I/O慢慢在渠道淡出，新项目早切到RX3i或PACSystems了。采购盯它多半是药企、食品厂的老线FDA验证锁死，动CPU和底层硬件要重做21 CFR Part 11文档，代价太大。在某个发酵罐改造里碰到过，为了保原程序不动，硬找带测试的HE693RTD600库存，价格比通用AI模块贵一倍但老板签字痛快——因为停机重验证的损失是备件价的百倍。买的时候必须让卖家拍EEPROM配置芯片（若有）和端子排状态，老模块塑料卡扣脆了，拔插容易断，现场没备件卡在这里停一天线不是开玩笑的。
替换与升级建议
- ✅ 直接替换：HE693RTD600R（同系带三防涂层或细微后缀差异版）、同型号不同批次HE693RTD600。硬件Pin-to-Pin兼容90-30任意I/O槽，配置存储在CPU里不存模块，冷/热换上重跑硬件配置即可，无需改程序逻辑，成本即单件采购价，注意核对是否带“R”后缀（涂覆）影响防腐环境寿命。
- ⚠️ 软件兼容（需改配置/硬件升级）：IC693ALG223（90-30通用AI模块）或 RX3i IC695ALG600系列。通用AI也能接RTD但得外挂激励源或变送器，且量程标定、滤波常数全得重配；若升级到RX3i需换机架或加适配器（IC694ACC300等），改动工作量2-3人天起，涉及IO映射重刷和点表文档更新，适合大修整体提档时考虑。
- ❌ 硬件不兼容：CompactLogix 1769系列RTD模块、S7-300 SM331等跨品牌机架。物理尺寸、背板总线（VME衍生vs PCI/Proprietary）、供电逻辑完全不通，90-30背板5V跟AB的24V背板供电也不同，强行插会烧通信ASIC和电源轨，严禁互代。目前HE693RTD600无第三方克隆Pin兼容件，缺口靠GE授权库存商或二手NOS填。
