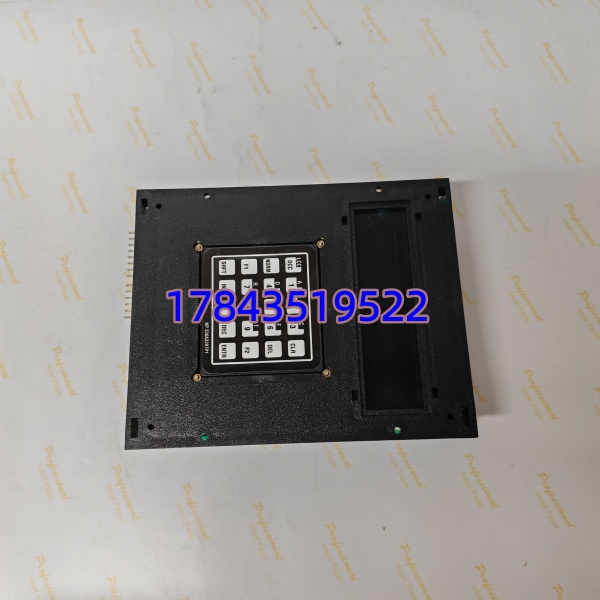

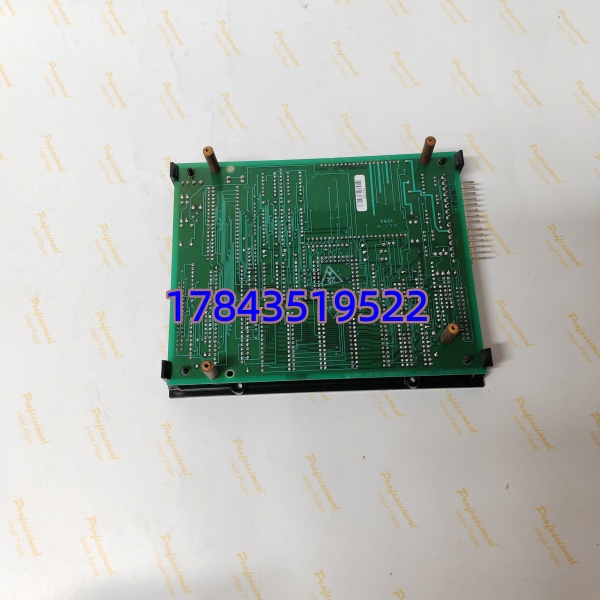

产品详情
· 型号：531X306LCCBAG3（531X306 LCCB AG3 Rev）
· 品牌：GE FANUC（General Electric — Automation & Controls）
· 系列：531X Series — Drive Interface/Launch Control Board for DC2000 / AC2000 / Series 6K
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | GE FANUC 531X306LCCBAG3 — 531X Series 306 Launch/Control Interface Board, Rev AG3（部分文档关联 IC3600LCCBxxx 老物料号） |
| 产品类别 | 531X 架构驱动系统控制接口板（LCCB = Logic Control & Communication Board），用于 DC2000/AC2000/Series 6K 调速柜 |
| 适用系统 | GE DC2000 直流调速装置、GE AC2000 交流变频柜、GE Series 6K 驱动系统 — 插 531X 专用机架槽位（非 PLC 机架） |
| 安装位置 | 531X 驱动柜内控制机架（通常紧邻 Regulator Board / 电源卡），通过多针背板连接器与 Regulator 通信 |
| 数字量输入(DI) | 典型 8~16 路 光隔 24V DC（启停/方向/外部故障/使能/复位等），跳转片选择源/汇型(Sink/Source) |
| 数字量输出(DO) | 典型 4~8 路 继电器或 OC 输出（Ready/Fault/Trip/Aux），5A@250V AC 典型 |
| 模拟量输入(AI) | 1~2 路 ±10V 或 0–10V（速度/转矩设定值外部给定），12~14bit 分辨率 |
| 模拟量输出(AO) | 1~2 路 ±10V 监视信号（实际速度/电流/转矩反馈镜像），可接记录仪 |
| 背板接口 | 与 531X Regulator Board 互联（地址/数据/控制总线），传递命令字与状态字 |
| 配置存储 | 依版本需插 EPROM/EEPROM 或板载 Flash 存有 drive parameter set —— 换新需确认是否含芯片或从旧板移植（严格来说 AG3 多带插座需移旧 PROM 或新 PROM 烧录相同参数） |
| 状态指示 | PWR(绿)、Watchdog/RUN(绿/红)、COM LED；部分版本 TEST 点可测信号 |
| 跳线/配置 | 多处 JP 跳线设定 DI 极性(Sink/Source)、模拟量程、终端电阻——换板必须拍照记录旧板所有 JP 位置并 1:1 复制 |
| 供电方式 | 由 531X 机架背板供 ±15V / +5V DC（典型来自驱动柜控制电源模块），不外接 |
| 涂层 | AG3 后缀通常含 Conformal Coating（敷形涂层），适用于潮湿/多尘电气室 |
| 工作环境 | 0℃ ~ +60℃（运行），-40℃ ~ +85℃（存储），5%~95% RH 无凝露 |
| 认证 | UL / CE / RoHS（依出厂批次） |
| 尺寸/重量 | 约 233×160×20 mm / ≈0.3 kg |
产品介绍
轧机直流调速柜最常见软故障就是老 306LCCB 上电偶尔报 CODE 03（EEPROM 校验失败或 watchdog 锁）——531X306LCCBAG3 是 DC2000/AC2000 驱动柜里插 531X 机架的那块接口控制板，负责把外部启停、方向、外部模拟给定送进 Regulator，同时把运行状态(Ready/Fault/实际值) 以继电器或 ±10V 送出去。AG3 版带敷形涂层，适合冶金现场粉尘大或有冷凝的环境，比老无涂层版耐用。
采购上三个死线：第一，确认您缺的是 531X306 系列而非 531X307/308 或其他 Regulator 板（如 531X300/531X301 Regulator），物理外观近似但功能槽位不同不可互插——最好拍拆下原件正反面；第二，AG3 通常板载 EPROM 插座为空或从旧板移植配置芯片，新板若不附参数 PROM 需把旧板上的 EEPROM/EPROM 芯片小心拔下插新板（或提供参数文件让供应商预烧）——忽略这步驱动器报 “No Configuration” 不运行；第三，所有 JP 跳线位置必须 1:1 按旧板复制，特别是 DI 源/汇型(Sink/Source)和模拟量量程跳线，错设会导致外部启停按钮逻辑反相或模拟给定满偏。
替换与升级建议
✅ 直接替换
- 531X306LCCBxxx（早期版如 306LCCB-AA / AB / AC）→ 531X306LCCBAG3：物理插槽兼容可原位替换。步骤：①断电→拔旧板拍 JP 跳线全图 ②拔下旧板 EPROM/EEPROM 芯片（或记下参数）③装新板→按旧 JP 1:1 设跳线→插回 PROM 芯片→上电→观察 RUN 灯→确认 Drive 读 Config OK→试外部启停（约 20~40 min）。
- 同后缀不同生产批次（AG3 / AG2 涂层差异）：完全互换，注意移植 PROM 及跳线。
⚠️ 软件/配置兼容（需关注 PROM 与跳线）
- 531X306LCCBAG3 ←→ 531X 早期无涂层版：硬件兼容但 AG3 含敷形涂层可能遮盖个别测试点——功能无差。必须确保 PROM 内容一致（或重新下装参数），跳线 1:1 复制。
- 跨型号 531X307（不同功能板）→ 531X306：物理可插入但背板定义不同系统报 Slot Mismatch，不可互代，需订对应 531X307 若原坏的是该槽位。
❌ 硬件不兼容
- GE 90-30/90-70 IC693/IC697 CPU 或 VersaMax 模块、Series Six (IC600) 老 PLC 模块：531X 系列是驱动柜专用板，不能插 PLC 机架，买错退换重订。
- DC2000 功率模块(晶闸管堆/门极驱动板)、AC2000 逆变功率单元：不同产品族无关联。
若无全新库存，二手拆机件市场流通但必须要求上电 DC2000 柜识别 Config OK + watchdog 运行绿灯 + 外部 DI 强制测试通过截图，并要求卖家保留旧 PROM 或预烧相同参数；关键轧线/主机组建议优先全新原厂带 CoC，并以 GE 531X306 Installation Manual(GEK-xxxxx) 核对跳线定义。
常见问题解答 (FAQ)
Q1：我驱动柜里拆的是 531X306LCCBxxx，能直接换成 531X306LCCBAG3 吗？要注意啥？
能换。注意三件事：①把旧板 EPROM/EEPROM 芯片拔下移植新板（或提供参数 .par 文件让重烧）②所有 JP 跳线 1:1 按旧板设置（尤 DI Sink/Source 和模拟量程）③AG3 含敷形涂层注意插座芯片按实压紧。上电看 RUN 绿灯——若报 No Config 或 Checksum Error 多半 PROM 没插好或跳线错。
Q2：新板带参数/EPROM 吗？我旧板芯片锈了读不出怎么办？
AG3 通常插座空——需从旧板移植或提供原驱动参数备份文件(.par/.cnf)让供应商预烧等价的 PROM。若旧 PROM 物理损坏且无备份，需用 GE Drive Setup 软件通过 RS-232 或 Service 口重新下装参数到新 PROM/板载 Flash，这要求您有原工程参数存档（应存于调试资料或笔记本电脑 Drive Config 软件里），无备份需联系原系统集成商恢复。
Q3：支持热插拔吗？运行中能换？
不支持热插拔。正确：切驱动至 OFF/Disable→断控制电源→拔旧→按上述步骤装新→供控制电源→确认 RUN 灯→做外部启停按钮测试→恢复 Enable。强行热插有概率背板锁死需重启整个驱动柜控制电源。
Q4：怎么判断坏的是这块 LCCB 不是 Regulator 或电源卡？
先查本板 PWR 绿灯、Watchdog/RUN 状态——进 操作屏看 Diagnostic → Board Status，若报 “LCCB Comm Loss” 或 “Config Error” 且 Regulator 板状态正常大概率是 LCCB；交换法（同型号好板对调槽位）可进一步确认。注意检查 JP 跳线是否被运输震动移位。
