描述
产品详情

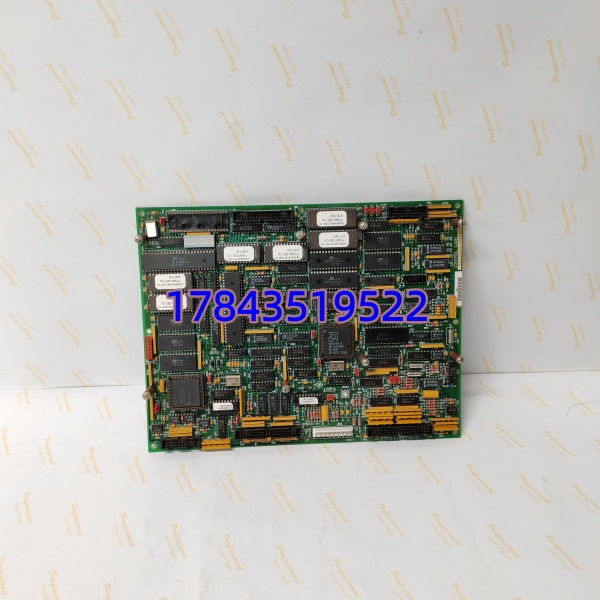

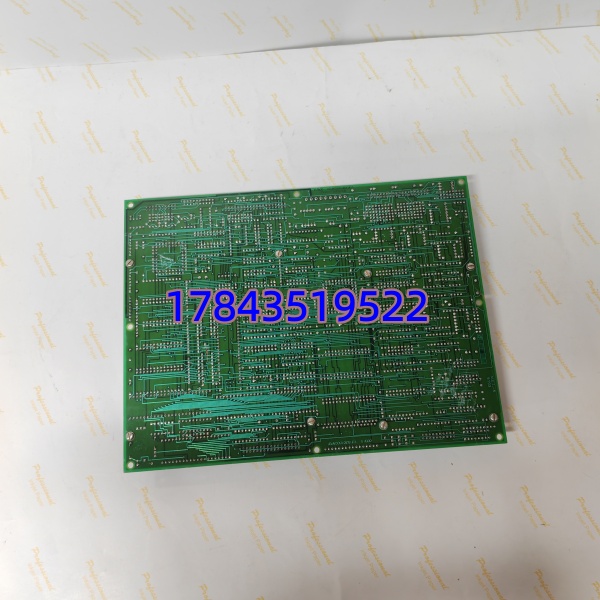

· 型号：531X301DCCAFG2
· 品牌：GE Fanuc / GE Industrial Systems（Drive & Motion）
· 系列：531X Series — Drive Control & Communication Card for EX2000 / DC-300 / AC-300 Drives
技术参数
| 参数项 | 规格值 |
|---|---|
| GE型号 | 531X301DCCAFG2（Base: 531X301DCCx，AFG2=选项码：连接器配置/固件 PROM版本） |
| 适用系统 | GE EX2000（励磁及主驱）、GE DC-300 / DC-305（直流传动）、GE AC-300 交流变频柜；插于驱动柜 531X 机架 Slot（通常 Slot 2 或 3，依柜型） |
| 安装方式 | GE 531X 驱动机架专用卡槽（PCB 金手指 + 前固定螺柱/卡扣），与驱动主控板(如 531X307REG/531X309DSP)共背板 |
| 模拟量输入(AI) | 典型 4–6 路 ±10 V 或 0–10 V（速度给定、电流限幅外部模拟给定等），12-bit ADC，输入阻抗 ≥ 100 kΩ |
| 模拟量输出(AO) | 2–4 路 ±10 V 隔离（速度反馈、电枢电流监视等），驱动能力典型 ±5 mA |
| 数字量输入(DI) | 约 16 点 TTL/24V 兼容（外部 Run/Stop/Jog/Reset/ interlocking 等），光耦隔离可选依版本 |
| 数字量输出(DO) | 约 8 点 TTL/继电器型（Ready / Fault / At Speed / Alarm），部分版本 OC 开漏 |
| 编码器/测速接口 | 1× Quadrature Encoder 或 TTL Tach 输入（A/B/Z），最高频率依板载计数器（通常 ≤ 100 kHz） |
| 通信接口 | 板上 RS-485（有时标注 COMM或 SERIAL）用于 Drive Debugger / GE Drive Programmer 联机参数读写 |
| 基准电压源 | 板载精密 ±10 V 基准（温漂校准），供外部模拟给定或作板内 ADC/DAC 参考——现场漂移高发点 |
| 配置方式 | DIP Switch（板面 8-bit）设站址/模式 + 多圈电位器(Trim POT)调增益/偏置 + EPROM 固件芯片 |
| 供电要求 | 由驱动机架背板供给 +5 VDC（逻辑）、±15 VDC（模拟），典型功耗 ≤ 8 W |
| LED指示 | PWR / RUN / COM / ERR 或通道级状态 LED（依具体 Rev） |
| 工作温度 | 0 ℃ ～ +60 ℃（柜内安装，驱动级工业级） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 物理尺寸 | 约 340×170×25 mm（Eurocard式），重量 ≈ 0.4 kg |
产品介绍
轧机直流驱动改造里遇过速度给定飘，查半小时发现是 531X301DCCAFG2 板载 ±10 V 基准温漂超差——换块新板后不再需定期手调 OFFSET POT，这是老模拟/混合驱动板典型老化模式。它本质就是 EX2000/DC-300 驱动和外部控制世界（Mark VI、PLC、DCS 或本地按钮箱）的”翻译官”：把外部 4–20mA/±10V 速度给定译成数字给 regulator，同时把电枢电流/电机 RPM 返给 DCS 或本地表头，还处理启停联锁和故障复位。
对电气维护与采购的价值：一是与 531X301DCCAFGx 早期版插槽及背板兼容，驱动柜断电（或 EX2000 允许时切 Local/Manual 禁功率）拔旧插新，DIP Switch 按旧板复原、POT 先不动（或记下原位置），上电后微调偏置，停机窗口压到 20 分钟内；二是国内 GE 驱动备件商常有测过库存或认证拆机件，原厂新订交期 10–20 周且部分区域 Legacy，抢修不建议赌原厂。提醒——若您驱动是 SIMOREG / ABB DCS500 等非 GE 系不可替，531X 系列仅用于 GE 驱动柜。
替换与升级建议
✅ 直接替换
- 531X301DCCAFGx（同基型不同后缀 AFG1/AGGx 等）→ 可同槽直接替换，DIP Switch 按旧板设（建议拍照留存），POT 先保持出厂或按旧板位置复制，上电核对 ±10V 基准电压（TP点量测应在标称±0.5%内），建议做点动试运行确认速度给定/反馈线性。
- 同功能不同生产批次 531X301DCCAFG2 → 完全互换，仅 PROM 版本/Conformal Coating 微调，功能一致。
⚠️ 软件兼容（需核对接线/设 DIP）
- 若现用驱动是 DC-300 初版（very old 1980s）且 BOM 写 531X301DCCxxx 无 AFG 后缀 → 物理可插但 PROM 内容(固件)可能不同功能集，建议确认新板 PROM 含对应驱动类型支持或联系技术支持确认 EEPROM 兼容，极少数极老系统需重烧 PROM。
- GE EX2000 新版本控制卡(如 269Pxxx系列 IS215 类) → 属 Mark VIe 融入的新驱动 I/O，不能替 531X 卡，反向 531X301DCCAFG2 也不能用于 Mark VIe 驱动机架。
❌ 硬件不兼容
- GE 90-30 IC693 系列 PLC 模块 / Mark VIe IS420YDOA → 完全不同的 PLC/DCS 卡，不能替驱动接口板。
- S800 I/O、HIMA DI/DO → 完全无关，不可混用。
若现驱动柜无 /DC-300 主控 Regulator 卡、功率柜及 ±15V/+5V 背板电源，仅凭 531X301DCCAFG2 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：能直接换我柜里坏的 531X301DCCAFGx 吗？用改参数吗？
A：物理上直接插同槽替换（建议先断驱动控制电源或切 Manual/Disable 功率级）。DIP Switch 按旧板一模一样设（拍照！），POT（增益/偏置微调电位器）先保持与旧板相同圈数位置或标记原刻度。上电先量 TP 基准电压 ±10V 确认正常，再做点动/低速试运行核验速度给定↔反馈线性。通常不需改 EEPROM 内容（已固化在新板 PROM 或兼容）。
Q2：板上有无调零/调增益电位器？换完要调吗？
A：有 2–3 颗多圈 POT（通常标 Gain / Offset / Deadband）。换完先不要动，除非旧板曾记录过调整值或新板基准电压偏差 >1%。调前拍下原 POT 位置，用小一字螺丝刀微调，调完封硅胶防震动移位。现场误调是常见”换了板反而不准”原因。
Q3：是全新原装吗？有 GE 测试报告和 COC 吗？
A：我方可供全新原装渠道货或经 ±10V 基准/DI-DO 循环/Encoder 计数全检认证库存件（注明生产日期），随货附功能测试记录，全新件提供 12 个月质保（非人为损坏包换），COC/原厂出货单可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般 10–20 周部分区域 Legacy Notice，建议抢修/备件先确认可发货批次再锁单。
