描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 (Model) | DS200SDCCG1AEC / DS215SDCCG1AZZ01A |
| 制造商 (Manufacturer) | GE (通用电气) |
| 系列 | Mark V Speedtronic 系列，DS200系列板卡 |
| 产品类型 | 驱动控制卡 (Drive Control Card) |
| 微处理器 | 3个16位微处理器：DCP(驱动控制)、MCP(电机控制)、CMP(协处理器) |
| 处理器间通信 | 通过双端口RAM (DPR) 耦合 |
| 存储芯片 | 5片板载存储芯片 (含4片EPROM+1片EEPROM) |
| 故障指示 | 10个板载LED灯，显示BCD码或二进制故障代码 |
| 电气参数 | 接收CPT的38VAC/115VAC输入，输出+24VDC(3A)、-24VDC(1A)、+5VDC(4A)、±15VDC |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 安装方式 | Mark V 机架插槽安装 |
| 产地 | 美国 (USA) |
产品深度介绍

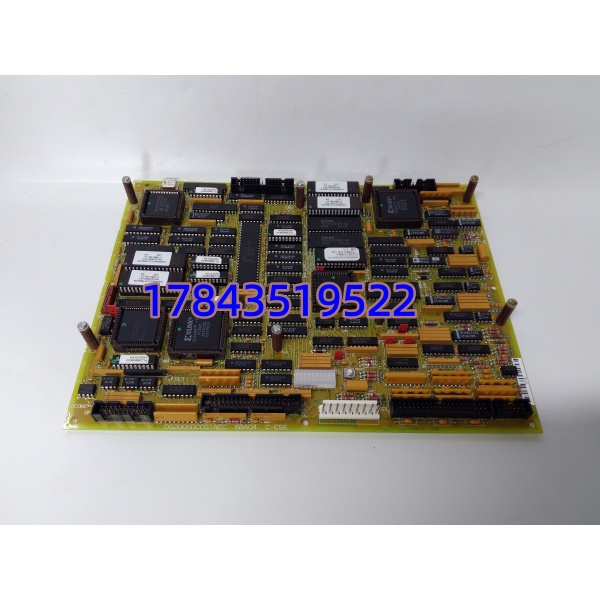

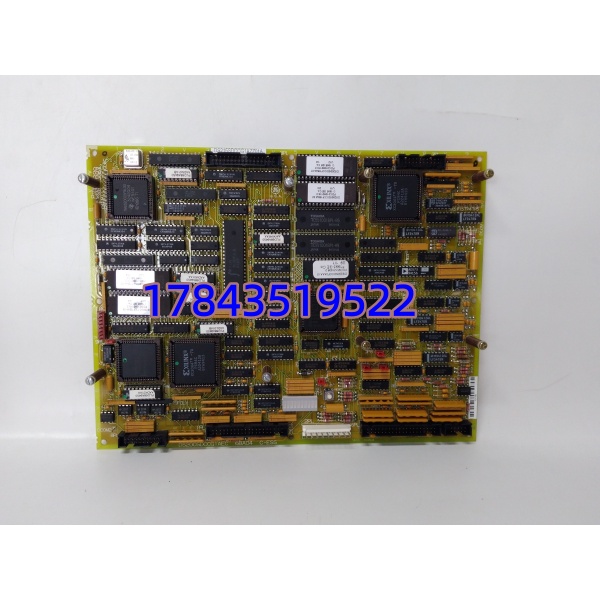

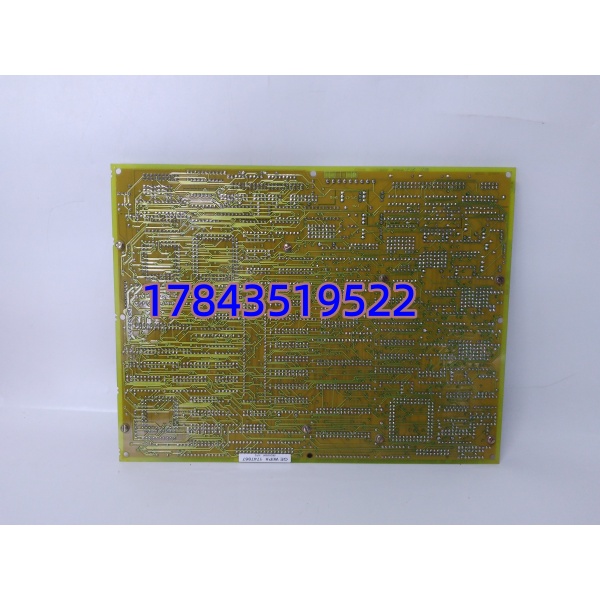

GE DS200SDCCG1AEC 和 DS215SDCCG1AZZ01A 是同一系列驱动控制卡的不同版本。这两块板卡是 GE Mark V Speedtronic 涡轮机控制系统的核心控制组件，板载了驱动控制所需的主电路和系统软件 。它们之间的区别在于：DS215SDCCG1AZZ01A 是 DS200SDCCG1AEC 的功能修订版（A-rated revision），并带有可选固件包 。在备件替换时，DS215SDCCG1AZZ01A 可作为 DS200SDCCG1AEC 的升级或替代选项。
这块板卡的核心是它的 三重微处理器架构 ：
- DCP (驱动控制处理器)：处理模拟/数字I/O以及地址解码、中断控制器等外围功能。
- MCP (电机控制处理器)：执行电机控制和系统I/O功能。
- CMP (协处理器)：当MCP的处理能力不足以执行复杂控制算法时接管，提供额外的运算能力处理高级数学计算。
除了 Mark V 涡轮机控制系统，该板卡也用于 AC2000、DC2000 和 EX2000 系列驱动器的驱动应用 。在 DC2000 驱动器中，该板卡承载关键的逻辑电源和接口电路，具体功能包括电枢SCR触发驱动电路、交直流电机信号驱动电路、电机励磁电源电路等 。
DS200SDCCG1AEC 还承担了为驱动器提供多种控制级电源的任务，包括从控制电源变压器(CPT)接收38VAC和115VAC输入，转换为+24VDC、-24VDC、+5VDC和±15VDC等输出，为板卡和驱动器提供逻辑电源 。
应用场景与行业案例
工程痛点描述
Mark V 系统虽然早已不是 GE 的主推平台，但全球仍有大量燃气轮机和蒸汽轮机在用它跑着。这种系统的备件采购最怕的就是“买错”——型号后缀差一个字母，固件版本对不上，插上去系统不认，甚至烧板子。DS200SDCCG1AEC 和 DS215SDCCG1AZZ01A 这个关系就是一个典型例子：两个型号看着像，实质上是同一块板子的不同版本，后者可以替代前者，但反过来不一定行 。
典型应用场景
- 燃气轮机/蒸汽轮机控制 (Mark V 系统)：作为 Mark V Speedtronic 控制系统的核心驱动控制卡，负责执行涡轮机的速度、负荷、温度等关键控制逻辑 。
- 交/直流驱动器控制 (AC2000/DC2000/EX2000)：板卡也用于 AC2000、DC2000 和 EX2000 系列驱动系统，控制工业电机的速度、转矩和位置 。
- 发电厂辅机控制：用于电厂锅炉给水泵、凝结水泵、风机等大型辅机的驱动控制，保证发电机组稳定运行。
