描述
产品详情

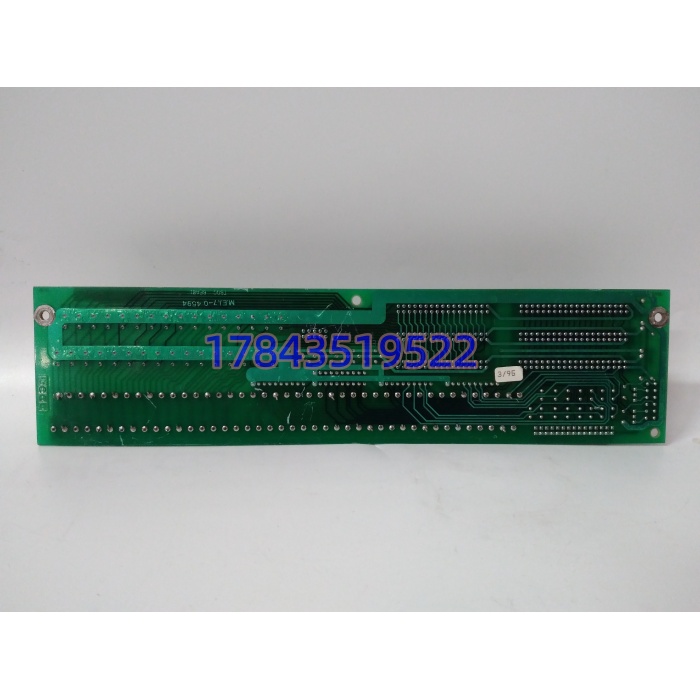

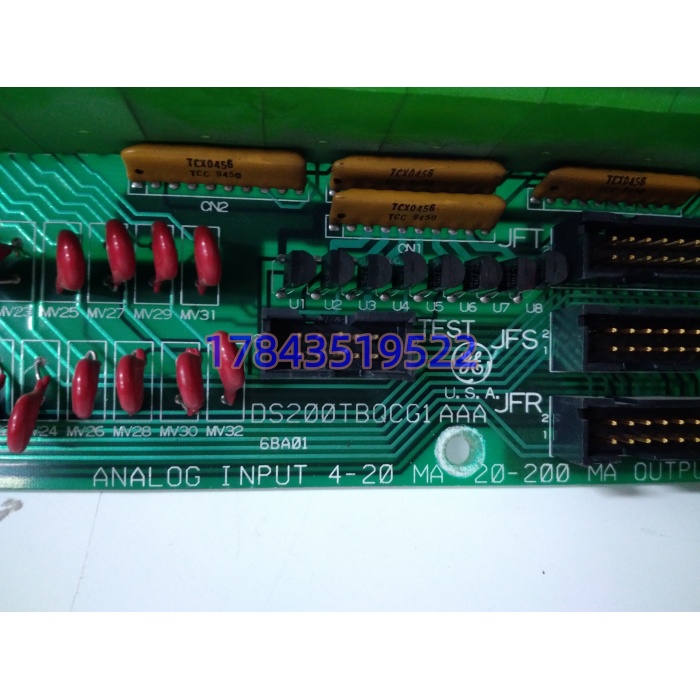

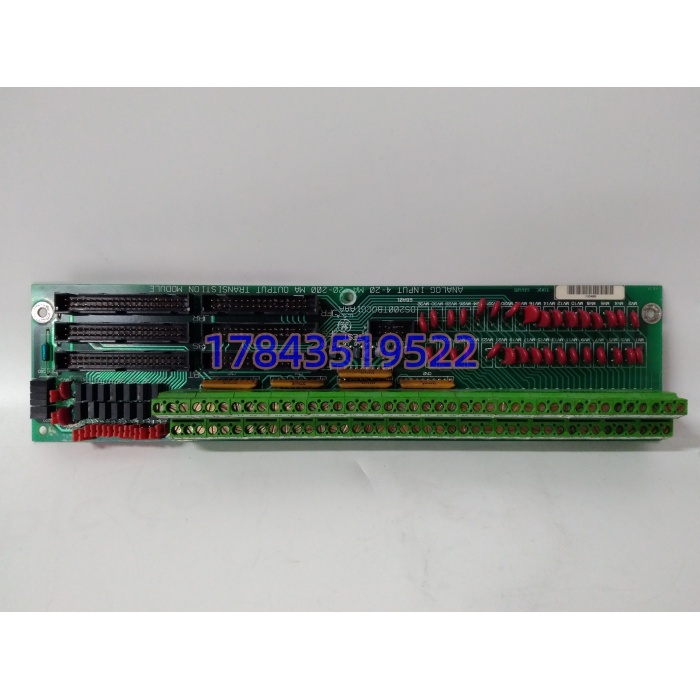

· 型号：DS200TBQCG1AAA
· 品牌：GE（GE Vernova）
· 系列：Mark V Speedtronic RST 模拟终端板（TBQC）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | RST 模拟毫安 I/O 终端板 | 配 TCQA 模拟量卡，不独立运算 |
| 功能缩写 | TBQC = Terminal Board Quantum Analog（GE 内部叫法） | G1AAA：G1 基版 + AAA 三修 |
| 端子配置 | 2 块端子排，每块 83 点，合计 166 信号端（TB1/TB2） | 支持现场线径 0.5–2.5 mm² |
| 跳线 | 15 个 3-pin 跳线 BJ1–BJ15 | 切 mA 输入归 DCOM、输出 20/200 mA 范围、工厂测试位勿动 |
| 背板连接器 | 3×40 pin + 3×34 pin 双排针 | 带状缆接 TCQA/TCQC |
| 支持输入 | 4–20 mA（250 Ω 采样→1–5 V）、热电偶（配冷端补偿板）、RTD、±10 V、LVDT 位移 | 具体通道分配看 GEH-6153 附录 |
| 支持输出 | 20–200 mA 环路（受 TCQA 控），伺服阀/定位器驱动 | 非板载 D/A，板只做路由和保熔丝 |
| 信号保护 | 每路串 TVS + 熔丝（部分版本） | 过流烧丝不扩到 TCQA |
| 供电 | 背板引 +5 VDC / ±15 VDC；现场回路外供 24 VDC | 板本身不产电 |
| 安装 | RST 机箱导轨 + 四角螺丝固定（注意垫片回装） | 拆螺丝手托防掉短路 |
| 尺寸/重量 | 11.25×3 in（约 286×76 mm）/ 约 0.8 kg（渠道标 2.5 lb 含包装） | 4U 高面板 |
| 环境 | -40～+85 ℃（工业涂层版），5–95% RH 无凝露，IP20 柜内 | 普通涂层非 Conformal 三防 |
| 手册 | GEH-6153（Mark V I/O 终端板手册） | 以原厂手册为准 |
| 生命周期 | 原厂停产，流通以库存新品/拆机件为主 | GE Vernova 不再接单 |
产品介绍
从竞品对比切：Mark V 的模拟接线架构和现代 DCS 不一样——现代柜把端子排和 A/D 做在一张卡上，GE 偏要把”接线归宿（TBQC）”和”运算归宿（TCQA）”拆两层。DS200TBQCG1AAA 就是前者，它不跑算法，只干三件事：把现场几百根线收进 166 个点不打架、用 BJ1–BJ15 跳线决定哪路 mA 输入归 DCOM 哪路输出走 200 mA、用 40/34 pin 缆把模拟量干净送进 TCQA 的 Δ-Σ。严格来说它只在配 TCQA 且跳线与原机一致时”透明”，跳线错一位，压力变送器读数能反号或满量程削顶，而 ToolboxST 里看 TCQA 状态还是 OK——故障藏在端子板这层，不进诊断变量。
现场实测发现，这块板最容易被当”便宜端子排”散备，结果某联合循环电厂 #1 机 LVDT 阀位反馈飘，查 TCQA 通道校准没问题，最后是 TBQC 上 BJ7 跳线被上次检修人员拨到工厂测试位（2-3 脚），阀位信号走了测试通路。按 ABC 法它比 TCQA 单价低（渠道几千块），但停机贡献度不低——166 个端子任一路虚接，对应轴承回油温度/主汽压力/伺服阀位就丢。建议归 A 类但按”机箱级共生”备：RST 机箱数 1:1 冷备同修订 AAA，别按”全厂备 5 块散件”，因为不同装置跳线图不同，散件上线还得逐位拨跳线，夜间救火时极易拨错。
应用场景与库存策略
Mark V 老机柜的模拟端子板故障表象很阴：单点温度变 32767、阀位反馈锯齿、4–20 mA 输入零点漂 3%——操作工先怀疑变送器，仪表班拔线量回路又正常，最后才想到 TBQC 内部铜箔老化或跳线氧化。原厂新件已无，库存新品/拆机件 1–3 周调货，拆机件最大坑是”跳线被上家按自己项目改过没复原”。
- 燃机 Mark V 主控 RST 机箱：主汽压力/温差/伺服 LVDT/火焰探头模拟量归集 → 非它不可（TCQA 必须配 TBQC 才有物理端子）→ 每面 R1/R2/R3 机箱备 1 块同 AAA 修订，跳线图随备件封存拍照。
- 汽机 EH 油系统：LVDT 阀位+压力开关模拟量 → 油雾环境端子氧化快 → 大修必拆检 TB1/TB2 紧固力矩，旧板回厂做导通测试后再入备件库。
- 备件采购避坑：渠道常把 DS200TBQCG1A（单 A 修）当 G1AAA 卖 → 订货单写全”DS200TBQCG1AAA 含 AAA 三级修订”，收货核对板角激光印和涂层（AAA 为普通涂层，非三防 Conformal）。
- 多机箱系统：TMR 三机箱（R1/R2/R3）跳线必须三块一致 → 备件池按”同装置同跳线图”分组，别跨装置混备。
- 改造场景：Mark V 升 Mark VIe 时 TBQC 随老柜退场 → 退场前把同修订备件转手集团内老线，拆机 TBQC 翻新市场收 AAA 版价稳。
真实案例：华南某电厂 #3 燃机大修后开机，IV 阀 LVDT 反馈在 45% 处锯齿抖动，伺服阀自己低频振荡。仪表班换 LVDT 无效、重校 TCQA 通道无效，最后拆 R2 机箱 TBQC 发现 BJ11（对应 IV 阀 LVDT 归 DCOM 选择）被拨到 2-3 脚工厂测试位——疑上次厂家调试完没拨回。备件柜里那块是渠道标”G1AAA 兼容”的 G1AA 拆机件，跳线默认全 1-2 但 BJ11 上家留在 2-3，换上去不拨回照样抖。老工程师拿手机拍原板跳线图逐位核对，10 分钟恢复。事后该厂把 TBQC 从”接线附件”提级 A 类，换板 SOP 第一条就是”先拍旧板跳线 15 位再动手”，备件入库强制附跳线照片。
