描述
产品详情
· 型号：DS200SIOBH1ACA
· 品牌：GE（现GE Vernova）
· 系列：Mark V / Speedtronic™ DS200
规格参数
| 参数项 | 规格/值 |
|---|---|
| 产品型号 | DS200SIOBH1ACA |
| 制造商 | GE（通用电气） |
| 产品类型 | VME标准I/O接口板（SIOB） |
| 所属系统 | Mark V / Speedtronic™ 燃机/汽轮机控制系统 |
| 总线接口 | VME P1标准总线接口（200针） |
| 数字输入 | 16路隔离数字输入（24VDC/125VDC兼容） |
| 数字输出 | 16路隔离数字输出（24VDC/125VDC兼容，继电器/晶体管可选） |
| 模拟输入 | 8路高精度模拟输入（0-10V/4-20mA，14位分辨率，精度±0.03% FS） |
| 模拟输出 | 4路模拟输出（0-10V/4-20mA） |
| 配置方式 | 20个配置跳线 + 3组DIP开关（共18个开关） |
| 状态指示 | 1个电源/运行LED指示灯 |
| 供电方式 | VME背板供电（+5VDC逻辑 + ±15VDC模拟） |
| 隔离耐压 | ≥3000VAC（I/O与VME总线间） |
| 工作温度 | -40°C 至 +85°C |
| PCB防护 | 增强型保形涂层 |
| 尺寸 | 标准VME板卡尺寸（约292×76×25mm） |
| 重量 | 约0.9–1.2kg |
产品介绍

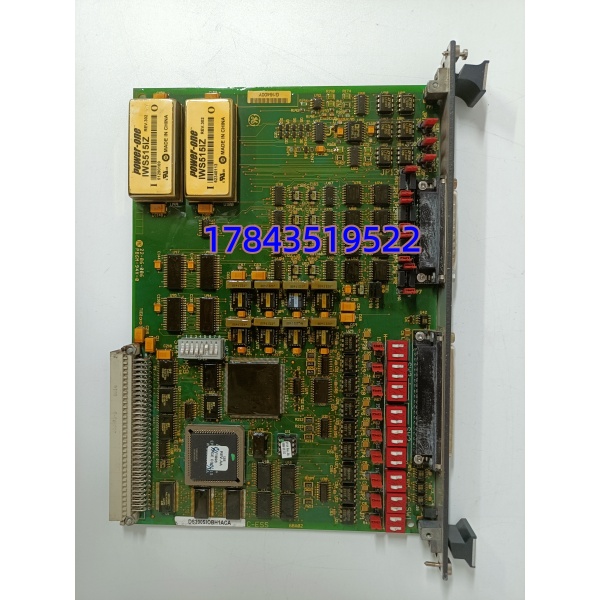

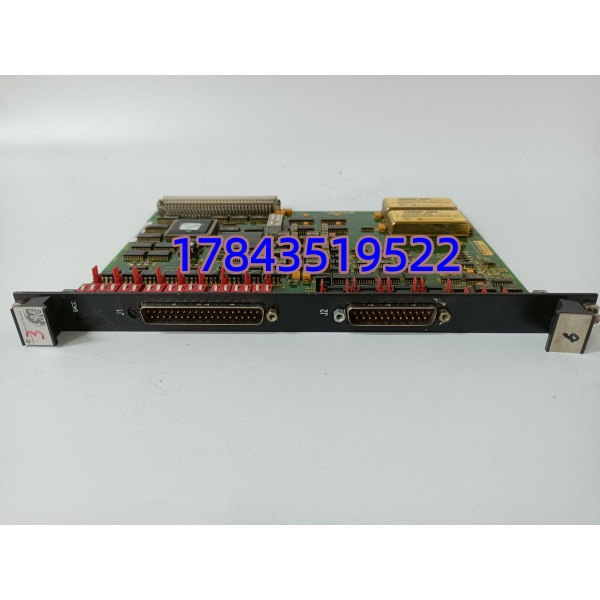

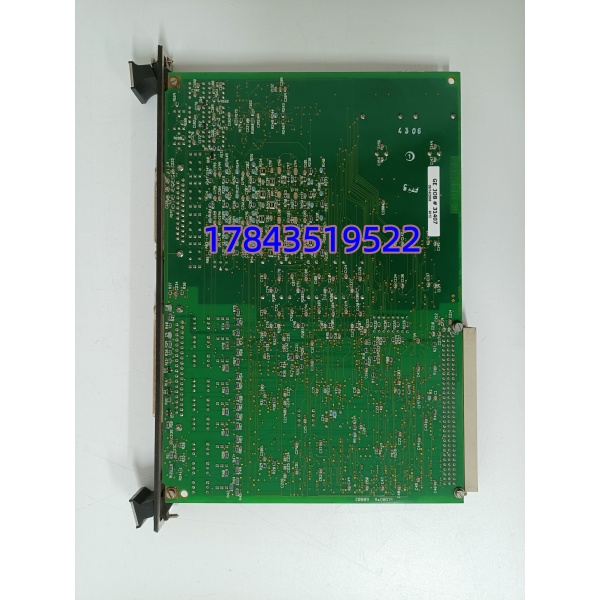

这块板子插在GE Mark V控制系统的VME机箱里，卡在CPU和现场设备之间干活。搞过Mark V系统维护的都懂——它和终端板（TB）配合，把现场乱七八糟的信号规整好了送CPU，再把CPU的指令转换成现场设备能认的信号打出去。
它的活儿分四块：16路DI和16路DO处理开关量，8路AI和4路AO处理模拟量（0-10V或4-20mA）。20个跳线和3组DIP开关决定每路信号怎么定义、配什么端子板。现场换板子最怕什么？是装上去之后板子的配置和旧板对不上，系统根本不认。所以更换前一定要把旧板的跳线和开关位置逐一抄下来，新板照着拨一遍。
从供应链角度看，这块板的处境很微妙。Mark V平台已是GE的遗留系统，DS200SIOBH1ACA基本确认停产，原厂官方支持已经收窄甚至完全终止。市面上流通的多是拆机翻新件和少量全新库存。但来源里有一份2026年3月的技术文档给出了非常详尽的参数，说明仍有专业渠道在维护这个型号的技术信息和供应。
应用场景与库存策略
痛点切入：Mark V系统的透平控制机柜里，这块板要是趴窝了，CPU和现场设备之间就断了联系。燃气轮机可能被迫降负荷甚至跳机。而它停产多年，原厂维修通道已经关了，只能靠库存件续命。
典型场景与备货建议：
- 燃气轮机控制系统：Mark V Speedtronic™控制柜中，该板负责采集燃烧室温度、压气机排气压力等模拟量，同时控制燃料阀、IGV执行器。建议备1件同版本库存件，确认跳线配置与在用件一致。
- 蒸汽轮机调速系统：采集转速、调节级压力信号，输出伺服阀控制信号。建议备1件库存，另备1件异地库存储备，因为透平控制系统的停机成本太高。
- 发电机励磁系统：EX2000/LS2100等励磁平台中，该板处理励磁调节器的I/O接口。建议由供应商代管库存（VMI），设定最低预警线为1件。
真实案例：
（背景）某联合循环电厂，一台GE 9E燃气轮机的Mark V控制柜中，DS200SIOBH1ACA的一块模拟输入通道突发漂移，压气机排气温度测点时不时跳变。（停机危机）该通道负责保护逻辑中的“排气温度分散度”计算，多次误触发报警，运行人员被迫手动干预。排查确认是板卡通道老化，但厂里没有备件。（紧急调货解决）从专业渠道调来一块经功能测试的库存件，逐一复制旧板跳线设置后更换，通道恢复正常。（库存策略反思）该厂随后将该板列为A类备件，因为“控制柜里任何一块板卡故障都可能导致非计划停机，而这种老平台备件只会越来越少”。
