产品详情

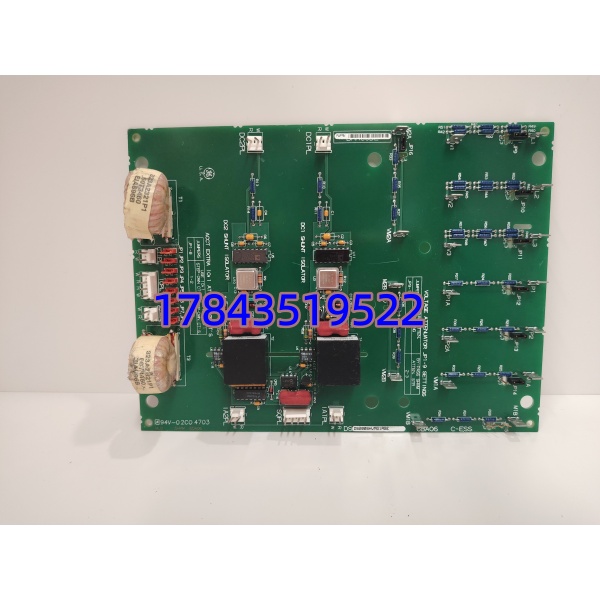

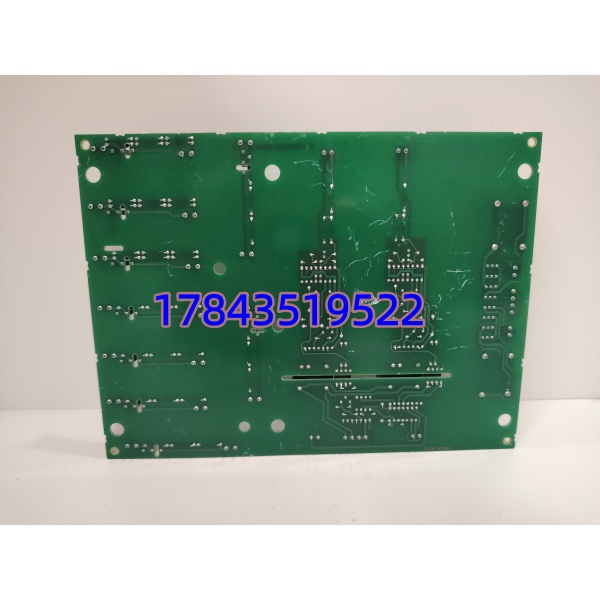

· 型号：DS200SHVMG1AGE（DS200 SHVM G1 AGE）
· 品牌：GE（General Electric / GE Vernova Gas Power）
· 系列：Speedtronic Mark V Turbine Control System（R/S/T 三机架 TMR 或 Simplex 单机架）
规格参数
- 模块类型：Servo/Valve Monitor & Limit Switch Interface（SHVM – Simplex High-Value Monitor），Gen-1 A-rev
- GE 型号：DS200SHVMG1AGE（G1=第一代硬件，A=PCB rev，GE=工业温区/涂层代码）
- 配对模块：DS200DCFBG1BLC / DS200DCFBG2BNC（DCFB 负责 LVDT 采集与伺服驱动，SHVM 专注限位开关与一致性校验——二者协同防阀位反馈欺诈）
- 适用系统：GE Mark V Speedtronic（燃气/蒸汽轮机主蒸汽阀 GV/IV、燃料阀 GCV、停机阀 MSV 监视）
- 限位开关输入（LS）：典型 8～12 路干接点（无源）或 24/48V DC 湿接点（依现场跳线），监测阀全开(LO)/全关(LC)/中间位限位开关
- 信号处理逻辑：比较 LS 状态与 LVDT 计算位置——如 LVDT 示 >95% 行程但 LO 未闭合 → 报”LVDT/LS Mismatch”引导检修；参与 Trip Multiply 条件
- 诊断功能：通道开路检测、与 DCFB 交叉比对、板载测试点（TPx）量 LVDT 原始信号、LED 指示（Run / Fault / LS Ch.x Active）
- 隔离耐压：现场 LS 输入↔系统背板 ≥1500V AC 光电隔离；通道组分隔离
- 供电方式：Mark V I/O 机架背板取 ±5V/±15V DC，典型功耗 ≤3 W
- 配置方式：通过 Mark V LM（Logic Module）软件定义 LS 常开/常闭极性、去抖时间（Debounce 10–100ms 可设）、与 LVDT 位置窗关联
- 安装方式：插入 Mark V I/O 核心机箱指定 SHVM 槽位（VME 式 96pin 边缘连接器），TMR 架构下单块故障降级报警不跳机
- 工作状态指示：2× LED（Run 绿 / Fault 红）+ 多通道 LS Active LED（依版本）
- 工作环境：-25℃～+70℃（工业级 GE 温区），5%–95% RH 无凝露，PCB 三防漆
- 物理尺寸/重量：约 6U VME（233×160mm）/ ≈0.25 kg
产品介绍
从维护者视角说：在某 9FA 燃机秋季检做阀位校准时碰到过——IGV（进口导叶）全关限位开关 LS-LC 接触电阻偏大（1.8Ω 仍算好）但 SHVM 报”LS-LC Debounce Fail”，清报警后热机 3h 复现，最终发现板端 LS 输入光耦阈值温漂（板龄 16 年），换 SHVM 后全绿。DS200SHVMG1AGE 不是最显眼的 Mark V 卡但它干两件要命事：一是盯着阀全开/全关机械限位开关别骗人（LVDT 说关但 LC 没闭合＝不一致报警引导排查），二是参与停机阀位置校验——丢了它要么某些 LS 诊断被屏蔽（降安全）要么开机时报 Mismatch 拦着做 IGV 伺服标定。
从库存经理角度说句实话：Mark V DS200 SHVM 系列 GE 多区 EOL，原厂新件基本无，市面靠 NOS 与拆机测试件。A 类——若贵厂 Mark V 配置了 SHVM（查机架槽位标签”SHVM”），建议按每套装置（R/S/T 三机架为一套）备 ≥1 件冷备（Buffer Stock），多套同型燃机 N+1 合并池；若装置寿命 > 8 年且无升级 Mark VIe 计划关注 Last-Time-Buy——到货需核对 AGE 后缀与原机一致并做 LS 通道模拟（短接输入看 LED + LM 状态位确认）。
应用场景与库存策略
SHVM 故障表现：Mark V 报”SHVM Loss/Fault”、阀位 LS-LVDT Mismatch 误报致 IGV 伺服标定失败开机闭锁、停机阀位置校验报警——缺备件等调货期间要么屏蔽 LS 检查（API 不符）要么无法完成开机自检。它是 Mark V 专有 SLOT 卡非通用 DI 模块可替。
- 燃气/蒸汽轮机 Mark V TMR 柜（配 SHVM 槽有卡）：建议每套装置（可含 R/S/T 三机架）备 1 件冷备件密封存放，标签注明 DS200SHVMG1AGE 完整型号及跳线设置照片；多套同型燃机 N+1 合并备件池。
- Simplex 单机架 Mark V 配 SHVM：必须 1:1 冷备（更高优先级）。
- 未配 SHVM 的 Mark V（仅 DCFB 做阀位判断）：不需备，但建议确认 API 标准允许取消 LS 独立监视——若后续改造加装 SHVM 需同步备货。
- G1AGE vs G1Bxx / G2 SHVM 混用：插槽同，EEPROM rev 不同——优先找与原机完全相同 ；TMR 三块建议统一 rev，跨版替入前确认 LM/Toolbox 不报 Mismatch。
- 停产过渡期提示：查 GE/Baker Hughes PCN，若确认 EOL 且无迁移计划按剩余寿命(10~15年)×年失效率(约0.2%~0.4%，被动板偏低但 LS 输入光耦老化)×安全系数 2 做 Last-Time-Buy——优先找带原厂标 NOS，到货目视查无电解鼓包、LS 输入光耦窗口干净。
真实案例：中东某 9E 燃机 Mark V（三机架 TMR，Slot 配 SHVM G1AGE），大修后开机 IGV 伺服标定卡在”Waiting LS-LC Confirm”——LM 报 SHVM #2 Ch.LC 恒显示 Open 虽现场限位正常闭合，互换 #1↔#2 槽确认板坏（LS 输入光耦失效）。库房按建议备了一件 NOS 冷备（与原 AGE 同），断电拔旧→插新→复原 Jumper→上电→LM → Force LS Test（短接 LC 看状态位 1）→Pass→IGV 标定完成→开机 OK，全程 20 分钟未影响启动节点。若等调货代理报 12 周将闭锁开机许可——事后将 + DS200DCFBG1BLC/G2BNC 列入 ABC-A，强制每套 Mark V（配 SHVM 者）1 件 SHVM 冷备并三年做一次 LS 通道模拟抽检（短接/断开看状态位翻转）。
