描述
产品详情

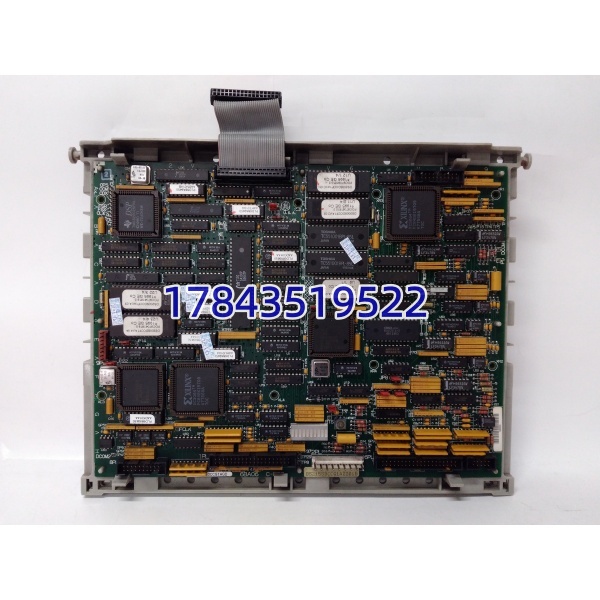

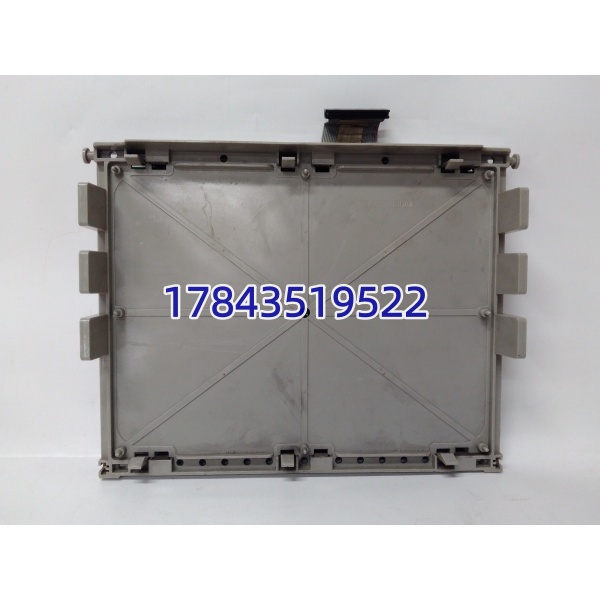

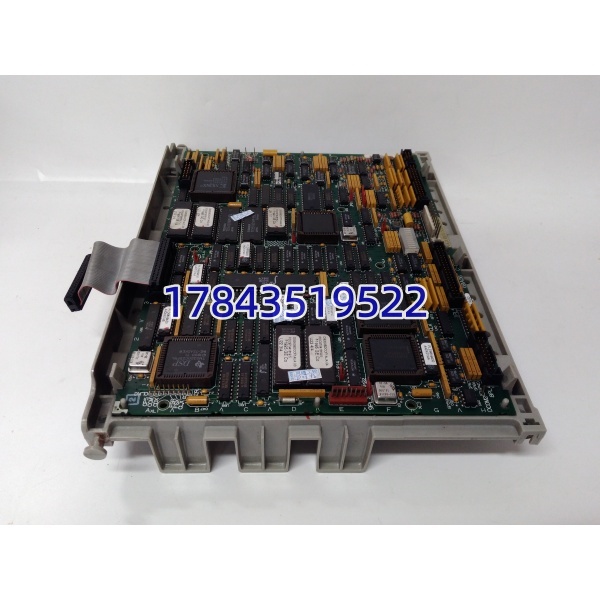

· 型号：DS200SDCCG1AGD（主卡），配套子板/EPROM包 DS215SDCCG1AZZ01B
· 品牌：GE（General Electric — Drive Systems / SPEEDTRONIC™）
· 系列：Mark IV SPEEDTRONIC / DC2000 / EX2000 — SDCC (Servo/Drive Control Card)
规格参数
- 板卡类型：SDCC — Servo / Drive / Speed Control Card（模拟+数字混合）
- 适用系统：GE Mark IV SPEEDTRONIC 燃机控制柜、DC2000 直流驱动柜、部分 EX2000 交流驱动作辅助控制
- 信号输入：速度反馈 ±10V 模拟、或 TTL/HTL 编码器脉冲（A/B/Z）、参考给定 ±10V
- 信号输出：调节输出 ±10V 至功率级/触发板、报警/状态继电器触点（经背板）
- 控制算法：板上运算放大器构成 PI/PID，辅以数字逻辑（PAL/GAL/EPROM 定参）
- 固件/配置：DS215SDCCG1AZZ01B 通常为 EPROM/配置子板或跳线包，决定控制曲线与保护阈值——必须与现系统版本一致
- 模拟部分：运放供电 ±15V，输入阻抗 ≈10kΩ（模拟输入），输出驱动能力典型 ±10mA
- 脉冲输入：编码器最高频率依版本（典型 ≤ 100kHz），需核对手册
- 隔离：模拟/数字部分对背板有基本光隔或变压器隔离（非通道间全隔离）
- 板载调节：比例/积分/微分时间常数由板上电位器或 EPROM 查表设定
- 前面板/指示灯：LED 状态（Run / Fault / Limit），部分版本有 Test Point 测试孔
- 供电：背板供 +5V（逻辑）、+15V / -15V（模拟运放），总功耗 < 15W
- 安装：插装于 GE 专用驱动/控制机架（如 DC2000 槽位或 Mark IV 辅助槽），带固定压板
- 工作温度：0～+60℃（柜内空调环境），5%～95% RH 无凝露
- 存储温度：-40～+85℃
- 配套需核：对应端子板型号（如 DTBA / DSQC 系列接口板）、电缆长度、EPROM 版本号
产品介绍
DS200SDCCG1AGD 是 GE 老式驱动/Mark IV 系统里的速度/位置闭环控制卡——它一边读模拟速度反馈或编码器脉冲，另一边跑板上 PI 运算输出 ±10V 调节量送功率柜触发级，同时做限幅和故障监测。DS215SDCCG1AZZ01B 通常是它上面插的 EPROM 配置子板或跳线组件，决定了具体增益曲线和保护动作点。
有一点要注意：SDCC 卡高度依赖 EPROM/固件版本匹配。换板时必须把旧板的 EPROM 芯片拔过来（或换上完全相同版本的 DS215SDCCG1AZZ01B），不能随便拿张空白或不同机型 EPROM 插上去——否则 PI 参数、保护门槛不对，系统可能报 “Invalid Config” 或调节异常导致跳机。另外这卡模拟部分对静电敏感，拔插前放静电，EPROM 芯片脚别弯。
应用场景与行业案例
痛点：Mark IV 柜 SDCC 卡模拟运放温漂变大，引风机转速微调时偶发 “Speed Feedback Instability” 报警——查下来板上 TL07x 系列运放老化。这种故障不常见但一出现会被当成现场测速机问题反复校线，浪费大半天。
典型场景：
- 燃机辅助——Mark IV 控制引风机/送风机直流或交流调速闭环（SDCC 做速度调节器）
- 冶金——DC2000 直流主传电机速度/张力闭环控制柜内伺服调节卡
- 老线改造——EX2000 驱动柜辅助控制通道保留 SDCC 作备用调节或测试模式
- 备件维保——原厂停产，现场靠拆机测试件轮换，重点保 EPROM 内容一致
真实案例：
前年协助某电厂做 #3 炉引风机 Mark IV 小修，开机自诊断报 SDCC Card Checksum Error。拆出 DS200SDCCG1AGD，EPROM 插座有轻微氧化——把旧 EPROM (DS215SDCCG1AZZ01B) 小心拔出、清洁金手指、插回新测试板、上电 Mark IV 自校验通过，引风机转速闭环正常。老师傅提醒”这卡的魂在 EPROM，板子可以换，芯片千万别丢也别混用别的机组版本”。
