产品详情

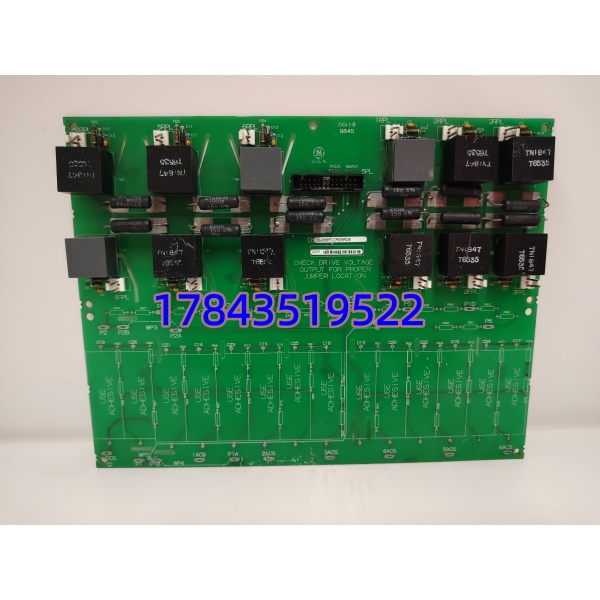

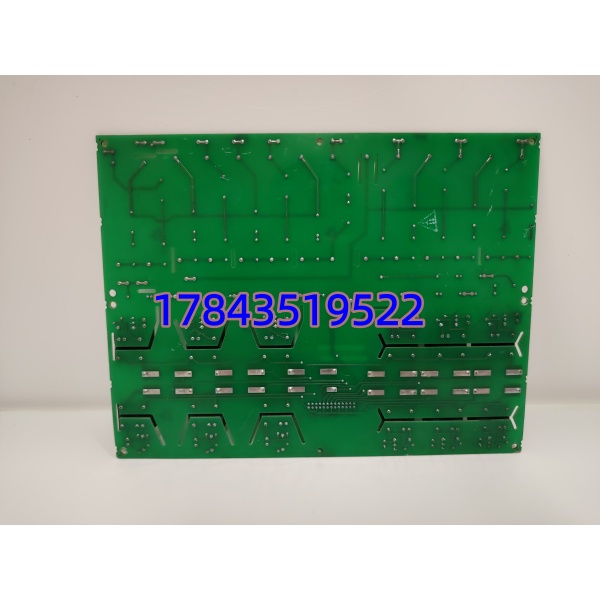

· 型号：DS200PCCAG5ACB
· 品牌：GE（GE Vernova / 原 GE Energy Speedtronic Mark V）
· 系列：Mark V (<V>) 控制系统 — Core Control Processor Card / CCPA (Control Processor Card Assembly)
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | DS200PCCAG5ACB — GE Mark V Core Processor Card (CCPA) | “PCCA”=Processor Card、”G5″=硬件 Gen 5、”A”=Std Option、”C”=Enhanced Conformal Coating、”B”=Battery-Backed RAM + 特定 EEPROM 配置 |
| 适用系统 | GE Speedtronic Mark V — 三机架冗余(R-S-T)或 Simplex 单元机架，插于主控槽(通常 Slot 1 主/Slot 2 副或仅 Slot 1 单工) | 不用于 Mark VI(IONet) / Mark VIe |
| 处理器/逻辑 | 依 Gen 版本含 Motorola 68030/68040 或 GE 定制 RISC 控制 ASIC，执行 turbine control application downloaded from <V> Configuration Tool (.tcl/.dat) | — |
| 存储器 | DRAM(易失)+ Battery-Backed CMOS RAM(非易失存 App Code & Tunable Constants)+ Flash/EEPROM(存 Boot/Fw) | 板上 3.6 V 锂亚硫酰氯电池（典型 BR-2/3A 或同类）保持 CMOS 内容，寿命 5~7 年 |
| 电池备电 | 板载可更换锂电池（插座式），电压 <2.8 V 时 <V> Diag 报 “Processor Battery Low” — 建议 5 年强制更换 | 换电池时 <V> 需处 RUN 或先备份 RAM 内容（电池移除 >30 s 丢 CMOS 需 Reload） |
| 背板供电 | +5 V DC 由 <V> 架电源板(<PS>)经背板供给，典型功耗 8~15 W（含外围负载） | — |
| 通信/互联 | <V> 专有 QC/TCQA 总线连各 I/O 板(AGIC/TCQA/DSAB/DSOA 等)，三机架间光纤 <R-S><S-T><T-R> 同步链路做 2oo3 表决 | — |
| 状态指示 | RUN（绿-正常运行）、TRIP（黄-保护动作记录）、FLT（红-故障/自测失败）、BAT LOW LED + 多组 Test Point(TPx) 可读核心电压/时钟 | — |
| 配置下载 | 通过 <V> Configuration Software (ToolboxST™ 早期版或 DOS <V> Config Tool) 经 RS-232 口或 Ethernet 下载 Application Code & Constants | 严格来说 Fw/App 版本须与 <V> Rack 版本匹配 |
| 冗余支持 | 三机架(R-S-T)各一块 CCPA 做 2oo3 表决；Simplex 单块 — 更换时先确认对侧 Healthy（冗余配）再操作 | — |
| 涂层 | Enhanced Conformal Coating（C 后缀），符合 IEC 60721-3-3 Class 3C2 腐蚀环境 | 无 Coating(无 C)与 C 版物理兼容但寿命差——优先与原装同 Coating |
| 安装方式 | 插入 <V> 架前部主控槽位，导向销+前板螺钉锁紧；支持在线插拔（Redundant 配置先切备用） | — |
| 工作环境 | 0℃ ~ +60℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露 | — |
| 认证 | UL / cUL / CE，核级(N-stamp)另立 PN | — |
| MTBF | >100,000 h（GE Mark V Datasheet），现场失效多因电池耗尽致 CMOS 丢失或电解电容老化 | — |
| 生命周期 | Mark V 平台 EOL（多数区域 2010s 前 Obsolescence Notice），DS200 PCCA 全新绝迹 — 流通 NOS/测好拆机，只接受完全相同 DS200PCCAG5ACB（含 G5ACB 后缀）替换 |
产品介绍
在 Mark V 柜年检里碰过最典型的 PCCA 故障不是芯片坏而是板载锂电降到 2.5 V 以下致 CMOS RAM 丢常数——某次春检发现 #2 燃机 <V> R 架 CCPA 报”BATT LOW”，拖延俩月没换，某次停电重启后 <V> 卡在”Loading Application…Failed — CMOS Checksum Error”，现场翻出备份盘重下装才恢复（幸亏没丢 EEPROM Boot）。另一回拆到一块 G5ACB 电容鼓包致 +5 V 逻辑电源微欠压，<V> 随机报”Processor Self-Test Fail” 温升后更频——NOS 件到手建议 24 h 烤机老练。
它是 Mark V 的大脑，三机架(R-S-T) 三块 CCPA 做 2oo3，单块坏降为 Degraded Mode 仍可跑（报警），双块坏 Trip。按 ABC 绝对 A 类：每套 Mark V 按在线 CCPA 数 N+1 备 1 块测好冷备件（含确认同 G5ACB 后缀及 Coating），多套同配可 Pool Stock 但注意 R-S-T 三架间有时要求同 Batch/Rev 一致性（Fw 下装会同步）。原厂 EOL 后二手严验——要求上 <V> Demo 架识别、跑 Diag Pass、电池电压 ≥3.3 V（或要求供应商配新电池）。
应用场景与库存策略
PCCA 故障 → 三冗余 Mark V 单块坏降报警可继续运行但失冗余；Simplex 单块坏直接 Trip 或无法 Enable → 关键机组建议 R-S-T 各机架 N+1 备或全厂 Pool。Mark V EOL 全新交期无限。
- 9E/9F 燃气轮机 Mark V 三机架(R-S-T) — CCPA 执行控制/保护算法 → 非它不可因 <V> 专有背板+App Code 绑定 → 建议按每套 Mark V（三架）备 1 块测好冷备件（封存贴原 G5ACB PN + Coating 标识），每年大修读 <V> Diag 确认 Battery Voltage 及自测 OK；Simplex 配置按 N+1 每台柜单独备。
- 蒸汽轮机/给水泵汽轮机 Mark V 控制柜含 PCCA → 建议全厂同配 <V> 架 Pool Stock（每 3~4 在线 CCPA 备 1 块），替换前拍照记录旧板 DIP/SW 设置（若有）及确认 App Code Backup 存在。
- EOL 应对 — 若未囤立即向可信工控拆机商扫 NOS；同步评估 Mark V→Mark VIe Migration（换新 UCxx + IONet I/O + 重参数化）做汰换规划，存量延寿全靠匹配 PN 拆机件。新项目不推荐 Mark V。
- 维护建议：PM 时 <V> Diag 读 Battery Voltage Trend（建议 <2.9 V 预约更换），每 5 年强制定期换电池（带电更换法可保 RAM 内容——参考 GE Mark V Maintenance Manual）；目检板卡电容无鼓包。
真实案例：西北某 9E 燃机 2018 年大修后 #1 GT Mark V R 架 CCPA (DS200PCCAG5ACB) 上电报”CMOS Checksum Invalid — Reload Application”，查为板上锂电 2012 年装从未换已跌至 1.8 V 丢 RAM。幸而有 last known-good .tcc/.dat 文件从工程师站重下装恢复。库房无同 PN 备件（登记”GE Mark V 备件”为老 Gen3 版不兼容 G5），原厂确认 EOL 不接单。最终向二手商购 NOS G5ACB（先核验 SN/Coating、上 Demo <V> 架识别 Pass、配新电池≥3.3 V）顶替。事后该厂把所有 Mark V R-S-T 三架 PCCA 按 N+1 建冷备并强制规定每 5 年换电池、每次 App 下装后归档 .tcc/.dat 双备份（工程师站+移动介质）。教训就一句：Mark V 大脑板的电池是定时炸弹也是数据保险丝，到期换+程序文件备份比囤备件更基础。
