产品详情

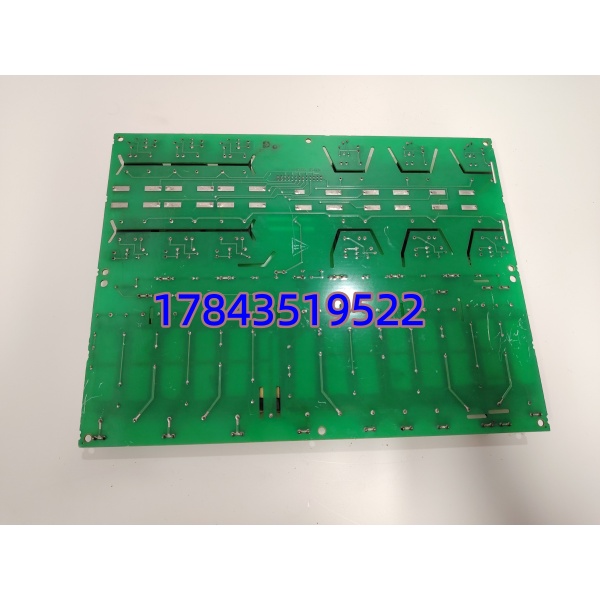

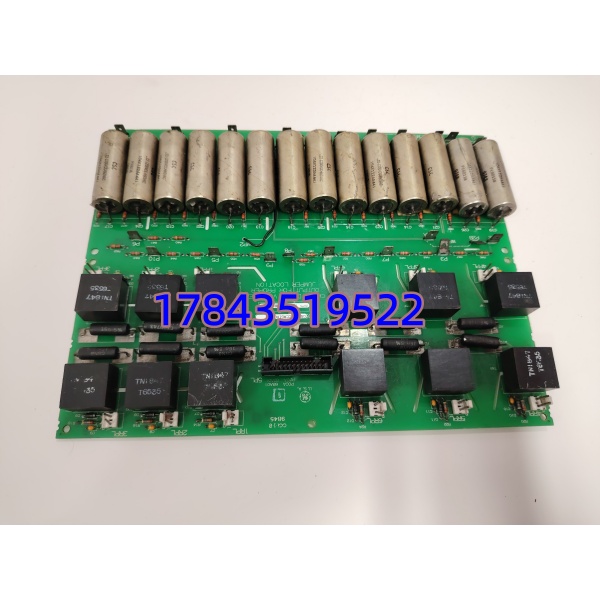

· 型号：DS200PCCAG1ACB（Mark VI PCAA Processor Carrier with Analog I/O）
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark VI — VME-based Turbine Control & Protection System
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DS200PCCAG1ACB（DS200-PCCA-G1-ACB，Option ACB = 无电池备份 RAM / 特定固件签名 / 三防涂层依批次） |
| 制造商 | General Electric — Mark VI Turbine Control (现 GE Vernova Heritage) |
| 适用系统 | GE Mark VI Gas/Steam Turbine Control（VME 机架 VCRC/VCCC，Slot 1 通常插主 PCCA，TMR 配置三块分别 Slot1/2/3） |
| 模块类型 | PCAA — Processor Carrier Card with local Analog Input scanning & Digital I/O via backplane |
| 处理器 | 早期 PowerQUICC II (MPC8260) 或 Intel 衍生嵌核，主频 ≈133～266 MHz 依固件版本；运行 Mark VI 控制引擎 (TMR Vote Logic / Simplex Sequence) |
| 内存（典型） | SDRAM 32 MB～64 MB（ECC 部分版本），Boot Flash 4 MB，非易失配置 EEPROM/NVRAM（事件/参数存留） |
| 本地 I/O 能力 | 板上含部分模拟量输入通道（±10 V, 4–20 mA 部分版本通过配线至 QA 端子）及数字量扫描——具体 AI 点数依 Mark VI 机架配置（常与 QCxx 扩展模拟卡配合，PCCA 负责调度不独担全部 AI） |
| VME 总线 | 32-bit VMEbus (VME64 兼容 slave/master)，与机架内 TCQA（Triple Modular Redundant timing/quality assurance）模块、HMI/Data Highway 通信 |
| 冗余支持 | Simplex / Dual / TMR（三块 PCCA 做 2oo3 表决，三卡硬件版本须一致，通过专用 Sync 总线交叉互校） |
| 状态指示 | 前面板 LED — RUN（正常运行）、FAIL（故障/看门狗）、ITP（I/O Test Pending）、SYNC/TMR LEDs（TMR 状态）、DC OK（背板供电） |
| 供电要求 | 由 Mark VI VME 机架背板提供 +5 VDC / ±12 VDC（典型总功耗 15～25 W 依外设负载） |
| 配置/下载 | 通过 Mark VI Toolbox (ControlST / ToolboxST for Mark VI) 串口或以太网经 RCI 下载应用 & 参数；配置存 NVRAM + Flash |
| 隔离与保护 | 现场 I/O 与逻辑侧光电隔离（经扩展 QA/QC 卡实现），处理器区 EMI 屏蔽罩（部分版本） |
| 可热插拔 | TMR 配置允许在线更换单块故障 PCCA（另两块保持运行，自动重同步）；Simplex 须下电或转维护模式——以 GEH-6420 Mark VI 安装手册为准 |
| 工作环境 | 工作 0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEEE 关于电厂控制设备 EMC/环境要求 |
| 配套件 | 须配对应 Mark VI 机架 VCRC/VCCC、TCQA TMR Timing Module、IONet 或 Data Highway Interface（如 DS200DENAM…）、模拟扩展 QCxx 卡——单独 PCCA 不构完整控制器 |
产品介绍
在 9F 燃机 Mark VI 柜碰过一回：#1 控制器（主 PCCA Slot1）报”Watchdog Timeout — Processor A FAIL”，TMR B/C 接管没跳车但 B 也是同批次运行 11 年——这卡是 Mark VI 的”大脑”，燃机启停顺控、转速 PID、保护逻辑全跑在上面，QNX/专有 RTOS 保证扫描确定性。现场实测发现它主要死因不是 CPU 坏而是板载 NVRAM 电池（部分版本有后备电池或超级电容）失效致配置偶尔校验错或背板 5V 纹波大触发看门狗。更换流程：拔旧→插新→ToolboxST 连 RCI 口 Download Application + NVRAM 参数→三卡 TMR 自动重同步（或手动 Init TMR）。
Mark VI 平台整体 Legacy/Obsolete 部分区域，DS200PCCAG1ACB 全新原厂基本靠 NOS 或特殊 LTB 追溯（多已被拒）。按 ABC 分类属 A 类关键件——Simplex 配置无它全停；TMR 可容忍单块故障但建议至少留一块经测冷备。服役超 10～12 年建议借大修窗口做 Last-Time-Buy 或评估 Mark VI→Mark VIeS/Ovation 迁移。
应用场景与库存策略
PCCA 故障征兆：机架 PWR OK 但 RUN 不亮/FAIL 常亮、ToolboxST 报”Controller Not Found”或”TMR Signature Mismatch”、三块中一块反复 FAIL 而后恢复（早期 NVRAM 参数 CRC 错先试重下装参数再判硬件）。
- 燃气/蒸汽轮机 Mark VI 控制柜（Simplex 配置） — 无冗余单点故障 → 建议 LTB 时按装机量×2 备（最低 1 件冷备密封保存），到货核 Option 后缀与现网一致并做 ToolboxST 识别测试
- TMR 三重冗余配置（三块 PCCA） — 可容忍单块故障 → 建议按同版本备 1 件（N 套 TMR 系统备 1 件通用轮换，多于 3 套 TMR 可按 N×0.5 取整），三块必须同为 DS200PCCAG1ACB（同 ACB 后缀）不能混 ACA/ACC
- 联合循环辅机控制（Mark VI 做 BOP 控制非燃机核心） — 影响面较小 → 建议备 1 件冷备，每 2～3 年模拟上电检 VME 识别
- 改造评估 — Mark VI 若整体拟迁 Mark VIeS/Ovation → PCCA 断供是系统升级触发信号；现阶段若公告 LTB 按上述策略囤 NOS
真实案例：南方某 350MW 联合循环 #1 燃机 Mark VI TMR 柜，年度静态试验发现 Slot3 PCCA（DS200PCCAG1ACB）RUN 灯闪 FAIL 常亮——ToolboxST 报”NVRAM Checksum Error”，Reload Parameter 后 OK 但告警再现一周后。维护趁大修窗口换 Slot3 PCCA（库房冷备为 DS200PCCAG1ACA 老后缀），插上 TMR 报”Hardware ID Mismatch — Option Code Differs”虽可 Force Accept 但 TMR 投票降级警告。最终等调同后缀 ACB 版替换才恢复全 TMR 健康。反思：①Mark VI PCCA 备件 Option 后缀（ACA/ACB/ACC…）必须与现网一致，TMR 三块尤为严格；②NVRAM 参数定期备份（File→Save NVRAM Image in ToolboxST）— 旧卡报校验错先试 Reload 再换硬件；③Simplex 配置按 A 类备件 LTB 至少 1 件冷备。
