产品详情

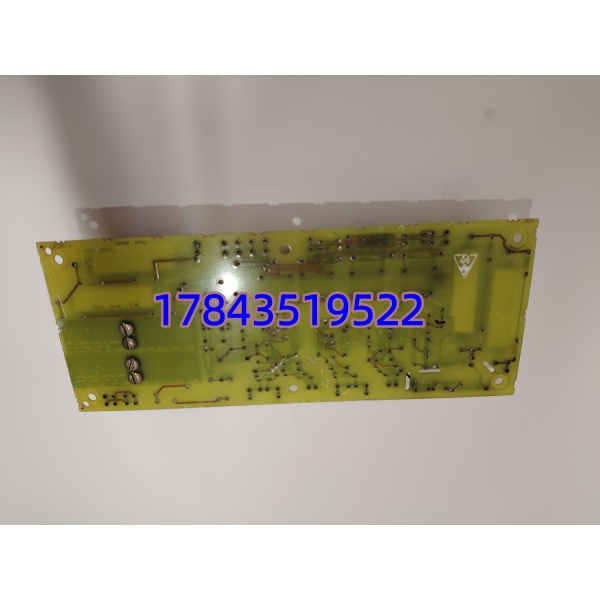

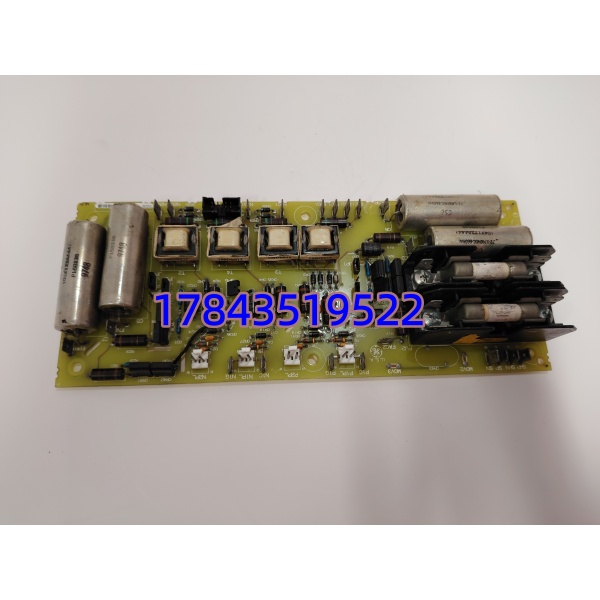

· 型号：DS200FSAAG1ABA
· 品牌：General Electric（GE Speedtronic Mark V）
· 系列：DS200 — FSA Series Field Supply / Sensing & Interface Board，适配 Mark V (LM/GP/ST) 控制柜
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DS200FSAAG1ABA（GE Speedtronic Mark V — FSA Field Supply/Sensing Board） |
| 制造商 | General Electric（GE Vernova — 原 GE Industrial / Power Systems） |
| 适用系统 | GE Speedtronic Mark V 燃气轮机(LM)、蒸汽轮机(ST)、部分配套 EX2000 励磁接口柜 — 安装于 Mark V 控制柜或现场端子箱(FSA Box) |
| 模块类型 | FSA — Field Supply / Static Exciter Sensing & Interface Board（现场 CT/PT 二次接入、配电端子、信号调理预处理） |
| 配套核心模块 | 与 VTUR（超速保护）、PTUR（保护 I/O）、TCQA/TCQE（I/O 处理）协同；不直接替代任何 CPU 卡 |
| 现场信号接口 | CT 二次输入（励磁电流分流器/CT 5A/1A 经板内 Burden Resistor 转 ±10V 送 I/O）、PT 二次输入（相电压/线电压 100–120V L-L 经板内 PT 降压调理）、部分 DI/DO 配电端子 |
| 配电功能 | 提供控制柜内 24 VDC / ±15 VDC / 125 VDC（依配置）现场配电端子及熔丝座（快熔/慢熔依图纸），部分版本含 DC/DC 小功率隔离变换 |
| 隔离与保护 | 现场 CT/PT 输入经仪放/分压隔离；DC 配电分支熔丝（可更换卡扣熔丝 2–5A）；MOV/TVS 浪涌抑制（依 HW Rev） |
| 背板/互联 | 经 Mark V 机架背板或扁平缆连 TCQA/TCQE I/O 卡（模拟量送 A/D），部分版本仅现场端子无背板电子（纯配电板——以你现网实物为准：FSA 系列有带调理电子和不带电子纯端子版） |
| 跳线与 DIP | 少数版本带 Jumper 选择 PT 变比/CT Burden（依柜内图纸），更换时必须核对重设 |
| 测试点 (TP) | 关键信号节点设 TP 供现场量 CT/PT 调理输出、电源电压——典型 TP1~TPn 标注于板面 |
| 端子类型 | 可插拔 screw terminal block（常见 Phoenix 或 Weidmüller 系列），支持 #12–22 AWG |
| PCB 涂层 | Conformal Coating（G1ABA 中末位 A 通常表示涂层版——ISA S71.04 G3 防腐，适海滨海湿环境） |
| 供电要求 | 由控制柜 DC 电源分配（通常 125 VDC 或 24 VDC 进线）经板上熔丝分配，典型功耗 <5 W（有源调理版）或纯无源配电 |
| 安装方式 | Mark V 控制柜内 DIN 导槽或螺栓固定（4× Φ4.5 mm 安装孔），与 TTUR/VTUR 等同柜安装 |
| 物理尺寸 | 约 300×200×25 mm（11.8×7.9×1.0 in），≈0.5–0.8 kg（含端子块） |
| 工作环境 | -30℃～+65℃（贮存 -40℃～+85℃），5%–95% RH 非凝露，IEC 60068-2-6 振动 1g |
| 认证 | CE、cULus（依批次）、符合 IEEE/ANSI C37.90 浪涌 |
| 生命周期状态 | Obsolete / Legacy — GE Mark V DS200 系列全线 EOL，新原包基本绝迹，二手 NOS/Refurb 为主 |
产品介绍
在某 9F 燃机碰过——Mark V 柜年检做励磁 CT 二次回路测试，发现 FSA 板上某相励磁电流模拟量输出较实际偏小 8%，查外部 CT 及线阻 OK，最终是板上 CT Burden Resistor 阻值温漂超差（运行 13 年）——并非板坏但说明 FSA 直接参与信号调理：把现场 PT 100V/CT 5A 变成 ±10V 送 TCQA I/O 卡做 A/D。DS200FSAAG1ABA 在 Mark V 柜里干两件要命事：一是给现场 CT/PT/配电端子有序接入（物理门户），二是做初步信号调理与隔离——它端子松或调理偏掉，保护/调节用的励磁电流电压反馈失真，可能触发”Field Current Feedback Error”或保护限制。严格来说 FSA 系列有部分纯端子配电板（无有源调理）和部分带模拟调理版，你现网实物若带电子元件换新必须按原柜图纸核对 Jumper（CT Burden / PT Ratio Select）重设，不可直接插。
从 ABC 法看属 A 类（现场信号入口+配电），单价中等但缺了整组励磁反馈或现场 DI/DO 配电断——按 Mark V 柜配置 N+1 冷备，注意配套端子块型号（通常随板或单独订 FSA Terminal Block Kit）。
应用场景与库存策略
DS200FSAAG1ABA 装在 Mark V 控制柜或现场端子箱——故障→励磁 CT/PT 反馈丢失或偏、现场 DI/DO 配电断→可能引发”Field Feedback Loss”跳闸或保护降冗余。GE 原厂 EOL，新件无货，二手 NOS 少，端子氧化、熔丝老化、CT Burden 电阻漂移是主要隐患。
- 9F/7EA 燃机 Mark V 控制柜（FSA 板作励磁 CT/PT 二次接口 + 现场配电） — 唯一现场信号调理入口，非它不可因柜内布线唯一 → 建议按 Mark V 柜配置（通常 1 块 FSA/柜）N+1 备冷件（同 DS200FSAAG1ABA），多柜可共享 1 件周转
- 老厂蒸汽轮机 Mark V 改型（FSA 纯端子配电版） — 计划迁 Mark VIe → 老装置维持最低库存，新项目不列 Legacy DS200 号
- 沿海/高湿电厂 — 涂层劣化加速 → A 类 Top 10%，大修时量 CT/PT 调理输出线性度、复检熔丝通断与端子扭矩（0.5–0.6 N·m），运行 >12 年关注电阻温漂
- 多套同类装置集中管理 — 统一 G1ABA（涂层版）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（端子疲劳率约 3–5%/10 年，电阻 drift >15 年 需关注）
真实案例：
某燃机电厂 Mark V 柜年检做励磁 CT 回路注入测试，发现 FSA 板 A 相调理输出非线性（小电流 OK 大电流偏低），查熔丝 OK、外部线 OK——判定板上 CT Burden Resistor 老化（运行 14 年）。因 FSA 板带调理电子版（非纯端子板），订货确认 DS200FSAAG1ABA（含电子调理，G1ABA 涂层）。库房无备件（只登”Mark V 端子板”未细分 FSA vs TTUR），等调二手测好延误 5 小时定检窗口。事后把 从”C 类接线附件”提入”A 类”，每 Mark V 柜备 1 块冷件并要求：①拍照所有 Jumper（CT Burden / PT Range）存档 ②大修时做 CT/PT 模拟注入校验调理线性。教训一句话：Mark V 的 FSA 不只是接线排——带调理版的 CT/PT 输入精度直接影响励磁反馈，换板第一件事是按原柜图重设 Jumper 再做闭环校验。
