描述
产品详情

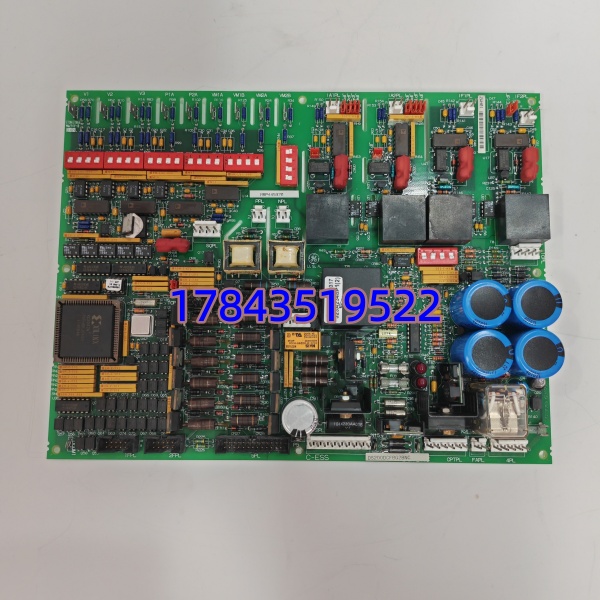

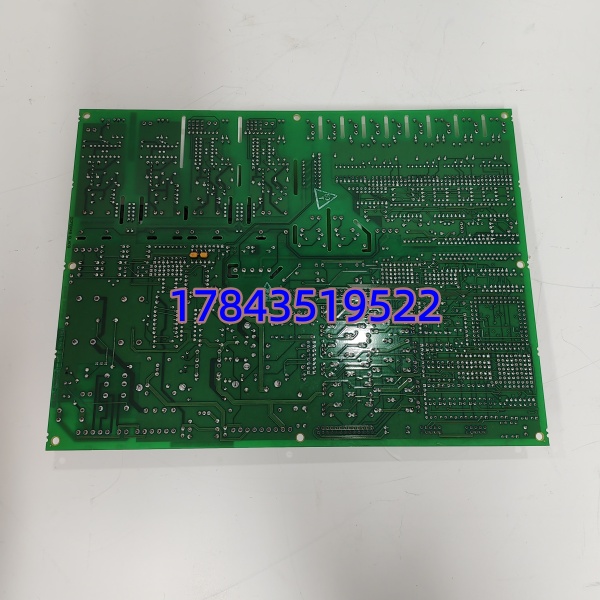

· 型号：DS200DCFBG2BNC
· 品牌：General Electric（GE Speedtronic Mark V）
· 系列：DS200 — Mark V DC Feedback & Power Supply Board，MRP445970
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DS200DCFBG2BNC |
| MRP 编号（采购追踪号） | MRP445970（板面另印 1RPHMCOK = Engineering Change Code，非采购号） |
| 制造商 | General Electric（GE Industrial / GE Vernova） |
| 适用系统 | GE Speedtronic Mark V（LM/GP/ST 燃机及蒸汽轮机控制柜），兼容 EX2000/DC2000/AC2000 驱动器柜内务电源 |
| 模块类型 | DC Feedback & Power Supply Board — 控制级直流电源生成 + 励磁/电枢分流反馈信号采集调理 |
| AC 输入电压（初级） | 38–115 VAC（由控制柜 PT/电源变压器次级供），47–63 Hz |
| DC 输出（供 Mark V 机架） | +5 VDC @ 4 A、±15 VDC @ 0.8 A、+24 VDC @ 3 A、-24 VDC @ 1 A（典型，依跳线配置） |
| 励磁/反馈接口 | 接受分流器或 CT/VT 二次信号，经板上放大器调理送 VME 背板；支持电枢与磁场反馈 |
| 隔离耐压 | 信号-电源 ≥500 VDC，逻辑-机箱地 ≥1500 VDC（依 GE Spec GEI-100240） |
| 保护元件 | 3× 快熔保险丝（输入级及输出分支）、过压/过流保护 |
| 配置元件 | 12× 跳线（Jumper，选择输入电压范围/反馈增益等）、7× DIP Switch（板地址/功能使能） |
| 诊断与测试点 | 5× TP（Test Point）用于量测关键点电压/波形；LED 指示 PWR/FAULT；氖灯指示高压侧存在 |
| 连接器 | 18× 插拔式多针连接器 + 9× 刺针（Pin Header），覆盖 V1–V3、P1A/P2A 等背板信号 |
| 物理尺寸 | VME 标准板 ≈ 340×130×25 mm（13.4×5.1×1.0 in），约 0.6–0.7 kg |
| 工作环境 | -20℃～+70℃（部分资料 -30～+70℃），5%–95% RH 非凝露，抗振 IEC 60068-2-6 |
| 涂层 | 标准 conformal coating（Normal Coating），耐油气/潮湿环境 |
| 认证 | UL 列名、CE 标记，符合 IEEE/ANSI C37.90 浪涌抗扰度 |
| 安装方式 | 插入 Mark V 控制柜专用槽位（通常与 DS200PCCAG1 等配对），背板 VME 总线互联，需 ESD 防护操作 |
产品介绍
在某 9FA 燃机 Mark V 柜碰过一回——控制柜上电后 R/S/T 三系中一系报”Power Supply Fail”，量 DCFB 板 +5V 输出仅 4.65V（阈值 4.75V 以下判故障），查是板上 -15V 稳压块热老化拉低基准。换 DS200DCFBG2BNC 后恢复。这块板在 Mark V 柜里干两件要命的事：一是给整排 VME 卡件（CPU/TCQA/TCQE/I/O）供多路隔离 DC 电，二是把励磁分流器反馈信号放大调理送控制算法——它挂了要么柜子不起来，要么速度/负荷控制反馈失真引发保护切机。
严格来说，DS200DCFBG2BNC 里的 “G2” 是硬件版本（Gen 2，较初版增加部分保护二极管和涂层改进），插 Mark V 老机架（R/S/T 三系）完全兼容，但跳线设置必须和原柜图纸核对——特别是 Jumper W1-W12 对应 AC 输入电压等级和反馈增益，设错会烧输入级或反馈值偏差超限。GE 已将该系列列为 Legacy/Obsolete，新件极罕见，二手测好是主流货源。从 ABC 分类它是教科书级 A 类：单价高、交期无保证、缺了整柜 Mark V 瘫痪，建议每套机组按机架数备冷备件（通常 1 片/柜），并确认与现网 HW Rev 跳线一致。
应用场景与库存策略
DS200DCFBG2BNC 是 Mark V 控制柜”电源+反馈中枢”，故障→Mark V 机架掉电或部分 I/O 失去反馈→燃机跳闸（Trip）或无法开机。GE 原厂停产物年代久，新件交期实质无货，二手市场批次混杂，板载电解易老化。
- 9F/6B/7EA 燃机 Mark V 控制柜（R/S/T 三系） — 唯一控制级 DC 电源生成 + 励磁反馈入口，非它不可 → 建议每面 Mark V 柜备 1 件冷备份（同 Rev，跳线拍照存档），多套同类机组可共享 1 件周转但须确保跳线兼容
- 老厂 DC2000/AC2000 驱动柜内务电源 — 部分驱动柜借用 DCFB 作控制电源 → 归入 A 类，按驱动柜数 N+1 配置最小库存
- 计划迁移至 Mark VIe (ControlST) 的装置 — 不新增采购，维持最低冷备待退役 → 新项目不列此号，老装置借大修确认跳线设置并拍照备案
- 多套相同配置装置 — 统一跳线设置降低 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年更换预期（老化率约 8–12%/10 年）
真实案例：
南方某联合循环电厂 #1 燃机 Mark V 柜（三柜 R/S/T），大修后首次开机报”All Processors Lost — Power Supply Failure on Rack R”。热工查发现 DS200DCFBG2BNC 板面氖灯不亮，量控制变压器次级 115VAC 正常——判定板内输入整流桥击穿。库房登记有”DS200DCFB×××”但型号尾数不同（G1 版，跳线定义差异），强插导致 +5V 输出偏低报警不敢用。等调货二手测好件耽误 11 小时，损失启机窗口。事后把 提入 A 类，三柜配两块同 Rev 冷备并要求供应商出具上电 +5V/±15V/±24V 带载测试报告。教训一句话：Mark V 的电源反馈板看着像普通接口卡，其实是整柜生死线——备件不仅要型号对，跳线配置和 HW Rev 也要和原柜一致才算可用。
