产品详情

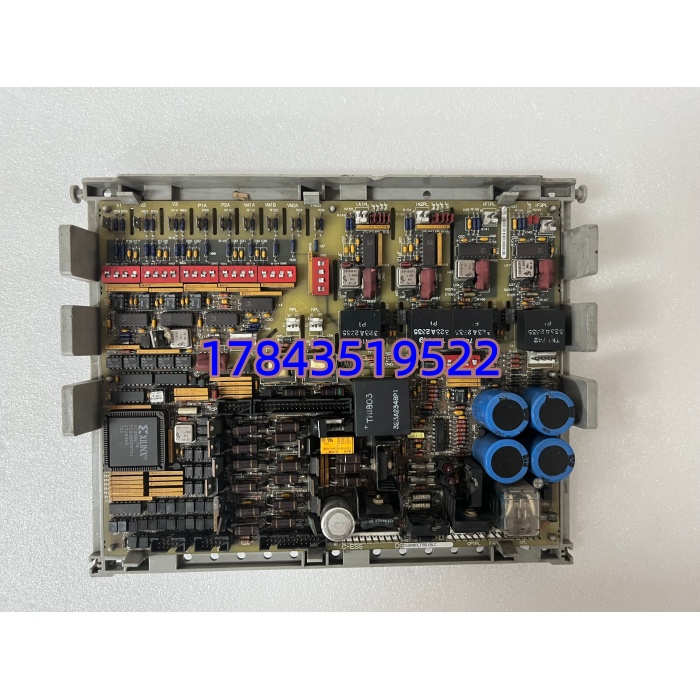

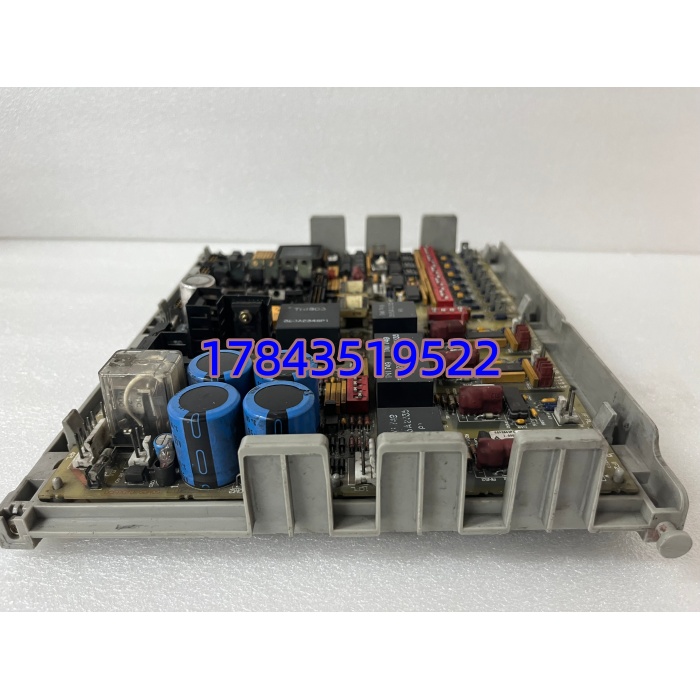

· 型号：DS200DCFBG1BLC
· 品牌：GE (General Electric)
· 系列：Speedtronic Mark VI (Mark VIe 部分兼容架构) / EX2100 励磁 — DS200 系列机架电源与 DC Feedback 板
规格参数
- GE 型号：DS200DCFBG1BLC
- 产品家族：DS200 DCFB = DC Feedback Board，G1 = Gen-1 PCB，BLC = 选项代码(典型：输入电压配置/L/O 版本/ conformal coat 无/有，以原厂 option key 解码为准)
- 板卡类型：控制电源供给 + DC Link 电压/电流反馈信号调理与隔离传送板，用于 Mark VI/EX2100 驱动机架
- 输入电源：依 BLC 选项通常为 24V DC 或 115V AC(50/60Hz) 控制电源输入，经板上开关电源转为背板逻辑电压
- 背板输出：+5V、+12V、-12V（典型）多路稳压供 VCM/IOM/TCQA 等主控及 I/O 板，总功率依机架配置(通常 30–60W 级)
- DC Link 反馈：接受功率模块来的 DC Bus 电压分压及 shunt/LEM 电流信号，差分放大、隔离后送 IOM/VCM 的 A/D
- 隔离性能：反馈通道与逻辑侧光电/变压器隔离 ≥1500V AC（典型），满足 IEEE 浮地测量要求
- 保护功能：输入反极性/过流保护、输出过压/短路保护、DC Link 过压侦测比较器（触发机架 Trip 链）
- 状态指示：Power OK LED、Feedback Health LED、Trip Flag LED（依固件/版本）
- 安装形式：PCB 边缘金手指垂直插装于 DS200 控制机架指定电源/反馈槽位（非独立盒体）
- 工作环境：0…+55℃（IEC 61131-2），5–95%RH 无凝露；部分带 B(Conformal Coating) 版耐湿/盐雾更好
- 物理尺寸：约 160×230mm（标准 DS200 全高板，以实物为准）
- 兼容替代：同功能 DCFBG1 不同字母后缀(如 BJB/BNC 等)视选项差异通常可直换——须核对 input voltage option 与原机架匹配；DCFB 与 DCFA 不通用
- 认证：UL / CUL / CE，符合 EN 61010-1（具体以板面标识为准）
产品介绍
DS200DCFBG1BLC 是 GE Mark VI/EX2100 驱动控制机架里的”电源+反馈枢纽”——一边把外部控制电源变成背板所需的 +5V/+12V/-12V 喂给 VCM、IOM、TCQA 等板卡，另一边把功率部分直流母线电压和电流信号隔离放大后送进控制系统的 A/D 通道，用于过压保护和功率闭环。简单说：这板子没电，整个机架所有卡失电；反馈通道飘，过压保护可能拒动或误动。
和单纯开关电源比，DCFB 多了 DC Link 反馈调理网络且固件与 Mark VI ToolboxST 内硬件描述绑定。我在现场遇过把输入电压选项不同的 DCFB 插进去——背板得电但 feedback scaling 不对导致 OV Trip 误报。采购时盯死 DS200DCFBG1BLC 完整型号及 option code（尤注意输入电压版 24V vs 115V AC），不同后缀可能物理兼容但参数不匹配。有一点要注意：带”B”后缀通常含三防漆(conformal coating)，沿海或化工厂优先选带涂层版。
应用场景与行业案例
痛点切入：
我在现场遇过一回来 Mark VI 柜上电后 VCM 不启动、所有板 PWR LED 灭——外部 24V 开关电源正常但背板无 +5V。查 DCFBG1 输入保险烧断(浪涌)，换新后一切正常。若没备件只能等快递，而燃机控制柜停机等件代价极高。还有次反馈通道增益漂移致假 OV Trip，最终也是换 DCFB 解决。
典型场景：
- 燃气轮机 Mark VI 控制柜 — 为 VCM/IOM 提供背板电源 + 取 DC Link 电压电流做硬件 OV 保护及功率监测
- 蒸汽轮机/大型压缩机组 Mark VI 改造 — 老 DS200 机架 MRO 置换，原厂 DCFBG1BLC 插入即识别不需重组态
- EX2100 励磁系统控制机架 — 同类 DS200 架构，DCFB 提供控制电源与直流侧反馈调理
- 海上平台/腐蚀环境 — 选带 Conformal Coating(B 后缀) 版抵抗盐雾，延长板卡寿命
真实案例：
南方某 9F 燃机联合循环，Mark VI 控制柜，秋检模拟失电后发现重启时报”DC Link Feedback Loss”。量功率侧信号正常，追到 DCFBG1BLC 上一只反馈隔离运放温漂超差。夜班我带 DS200DCFBG1BLC（B=三防漆版）过去：断控制电源→拉旧板→插新→上电→ToolboxST 读 Hardware Status → Feedback OK → 试启机自检通过。没改任何组态，硬件自动识别。老师傅说早该把这板列入年度轮换备件。有一点要注意：换完确认 Power OK LED 亮、Feedback Health 无报警，并在 ToolboxST 的 I/O Diagnostic 页看 DC Bus Voltage 读值与实际万用表测值偏差 <2%。
