产品详情

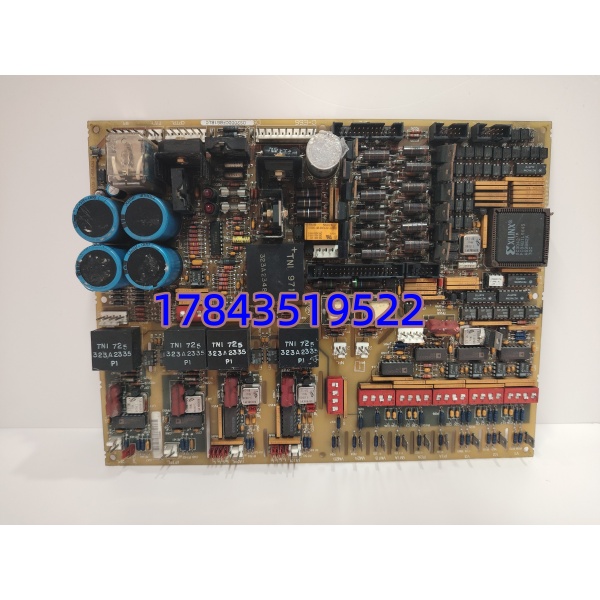

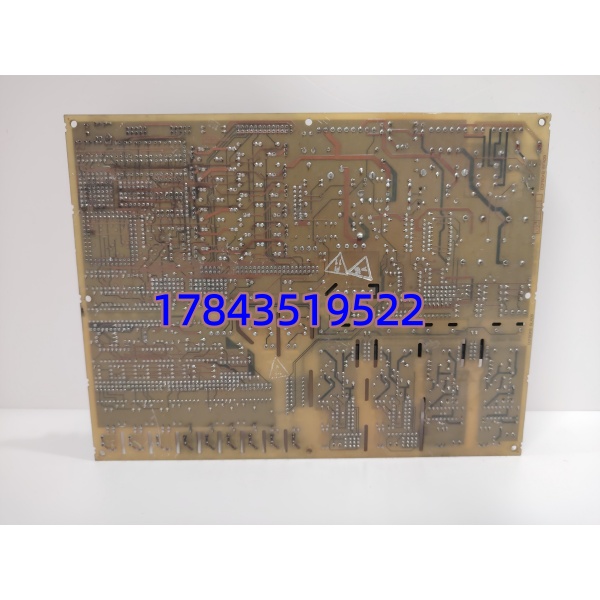

· 型号：DS200DCFBG1BLC
· 品牌：GE（General Electric / GE Vernova Legacy Service）
· 系列：Speedtronic Mark V — DC Feedback Board（DCFB），Type B，Revision 标示尾字母 BLC=Board Type B + Rev L/C
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | DS200DCFBG1BLC（GE Mark V DCFB Board，Type B） |
| 模块类型 | DC Feedback / Power Interface Board — Mark V <R>/<S>/<T> Rack |
| 适用系统 | GE Speedtronic Mark V Gas/Steam Turbine Control（三代冗余 <R><S><T> 架构） |
| 主要功能 | ① 将柜内 125VDC 或 240VAC 输入稳压为 ±15V / +5V / +24V 经背板供 UCVE/TCQC/I/O 等卡 ② 采集外部 DC 反馈电压(代表发电机端电压)及 Frequency 信号送主处理器 |
| 输入电源 | 控制柜供电：125 VDC（负馈常见）或 240 VAC 50/60Hz（依柜型配置，板上跳线/Jumper 设输入类型） |
| 稳压输出 | +5V @数 A（背板逻辑）、±15V @数百 mA（模拟/ADC 参考）、+24V @少量（继电器线圈/诊断）——具体载流以 Mark V P/S 配套为准 |
| 反馈输入 | 1～2 路 DC Voltage Feedback（比例 PT 二次信号，典型 0–±10V 范围经板载分压）；1 路 Frequency Pickup（从 Magnetic Pickup / PT） |
| Watchdog | 板载振荡/自检电路，异常时拉低 WD 信号致控制器安全动作 |
| 状态指示 | 前面板或板上 LED：PWR（输入正常）、+5V / +15V / -15V Good、FLT / WD Fail |
| 保护功能 | 输入过压/欠压锁存、输出过流限流、热关断（部分版本） |
| 安装形式 | 插入 Mark V 机架 DCFB 专用槽（通常在 PS 电源模块旁 Slot 2/3 依机架类型），前面板螺钉锁紧 |
| 背板交互 | 经 Mark V 专有背板总线与 UCVE（主 CPU）、TCQC（保护）、I/O 卡通信及供电 |
| 工作温度 | 0 ～ +55℃（IEC 61131-2 工业级，柜内通风） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 物理尺寸 | 约 304×172×25 mm（Mark V 单槽 Eurocard），重 ≈0.5 kg |
| HW Rev. 注意 | G1BLC 尾缀含 Type(B) 及 Revision——严格来说早期 Type A (DS200DCFAG…) 与 Type B 部分跳线/反馈范围不同，采购须与现网一致或确认兼容。[请以 GE Mark V DCFB Manual GEH-5985 及原厂 Compatibility Note 为准] |
| 配套件 | 须与 Mark V 机架电源模块(PSxx)、UCVE/TCQC 主卡、I/O 卡在同 <R>/<S>/<T> 机架协同 |
产品介绍
现场实测发现——Mark V 某 <R> 架 DCFB 板上 +5V 稳压 LDO 热片温偏高（常年运行电解稍干涸致纹波增大），表现是偶尔报”Voltage Monitor Fail – <R> Frame” 但可复位，初查以为是 PT 回路问题。DCFB 是那种”不出声但整架靠它吃饭”的件：它挂了 <R> 架所有控制卡失电→该系保护/控制全停（幸有 <S><T> 冗余）。不像 I/O 卡有通道报警，DCFB 故障往往直接表现成整系离线或上电卡在 Boot——所以冷备必须备且上电验证。
DS200DCFBG1BLC 一边把柜内 125VDC/240VAC 变成背板多路低压供控制卡，一边把发电机 PT 降压后的 DC 反馈和测速探头频率引入 Mark V 主处理器做基准。严格来说 Type B(DS200DCFBG…) 与早期 Type A 跳线配置不同——采购前拍现网卡完整丝印 “DS200DCFBG1BLC” 及第二行 Rev./SerNo.，并与现网 <R><S><T> 三架是否全同型确认。GE 对该系列多区域已 Product Discontinued，新订靠 NOS 或拆机测试良品（重点测各路输出电压精度+纹波+反馈通道线性）。[请以 GE Mark V Hardware Manual GEH-5985为准]
应用场景与库存策略
DCFB 故障 = 对应 <R>/<S>/<T> 单系控制卡全失电→若该系为工作系自动切冗余；若三系中两系已降因其它故障则可能致全停机。原厂交期（若能订）12～30 周，渠道多为拆机件——特别注意电解电容老化致输出纹波变大渐变劣化。
- 燃机/汽机 — Mark V <R><S><T> 三冗余控制架 DCFB 电源反馈板 → 单板故障整系失电 → 建议按 A 类 ABC 分类，同型三系机架备 1 块冷备（重要单机组独备 1 块并注明匹配 Type B / Rev.LC），纳入大修上电测各路输出电压+反馈线性验证
- 多台同期混用 Type A(DS200DCFAG…)与 Type B(DS200DCFBG…) → 跳线/Jumper 定义及反馈分压比不同 → 采购时提供现网 DCFB 完整型号照片，要求供方核对 Type 及 Rev.一致，避免 A/B 混用致反馈比例错引起超速试验偏差
- 计划升级 Mark VIe (IONet) 或 800xA + Ovation → DS200DCFBG1BLC 不跨代兼容 → 旧系统延寿阶段做适量 Last-time-buy（1块/机型或每两种同型 Mark V 机架备1），新平台用对应新电源/反馈方案
- 二手拆机件采购 → 重点测输入→输出各电压(+5V/±15V/24V) 负载调整率、输出纹波(<50mV p-p)、DC 反馈通道分压比(输入 100V 一次侧 PT 模拟→读 Mark V 寄存器确认比例正确) → 要求供方提供上电各路电压截图+接入模拟 PT 信号读回值记录，不接受只”通电亮灯”
真实案例：协助南方某 9E 燃机电厂做 Mark V Legacy 备件 ABC——三系 <RST> 各配 DS200DCFBG1BLC Rev LC，原维保只备 UCVE/TCQC 没备 DCFB。某年春检除尘后恢复，<R> 架上电报”+5V Fault” 不自举，查是 DCFB 板电解轻微干涸致欠压锁定（冷机恢复热后偶过）。原厂答复 Mark V DCFB 部分区域 Discontinued 找 NOS 约 10 周。最后从培训台拆一块顶替，事后按我建议锁 1 块冷备（分开放防同批老化），要求电气班每两年小修做”插回机架读 Mark V Diagnostic →确认 +5V/+15V/-15V Good LED + 测输出端纹波记录存档”，防止 NOS 板放置老化变死料。
