描述
产品详情

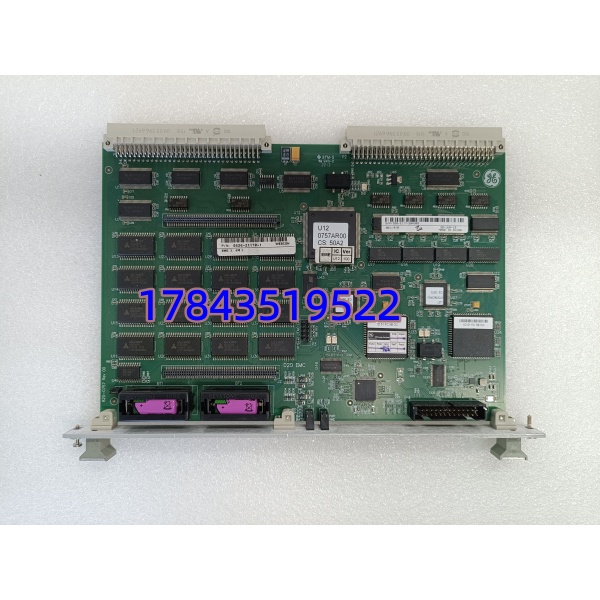

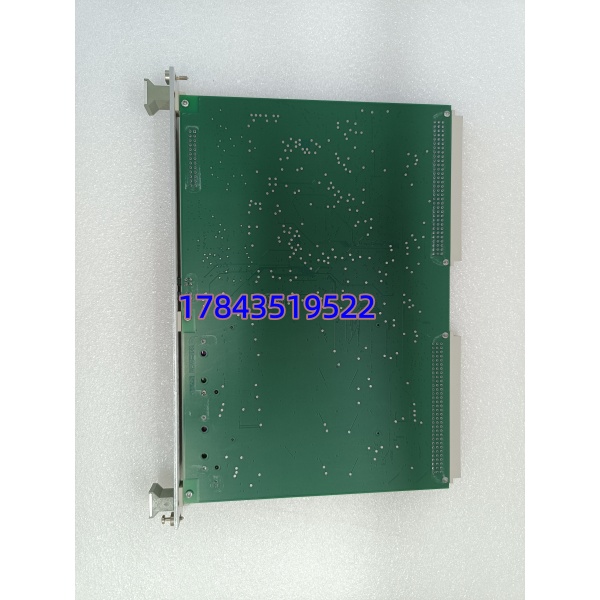

· 型号：D20 EME（D20-EME Ethernet/Memory Expansion Module）
· 品牌：GE（GE Grid Solutions / Multilin，现 GE Vernova）
· 系列：GE Multilin D20 / D200 变电站自动化控制器（RTU）扩展模块
规格参数
- 完整名称：GE D20 EME — Ethernet and Memory Expansion Module for D20/D200 Series RTU
- 适用系统：GE Multilin D20MX / D200 / D20E 变电站控制器或 RTU 机箱（VME 背板）
- 安装槽位：D20/D200 机箱指定扩展槽（通常紧邻 CPU，部分配置要求最左或指定槽位——以机箱手册为准）
- 以太网接口：1×（通过 MIC 媒体接口卡引出）支持 10BASE-T（RJ45）、10BASE2（BNC 同轴）、10BASE-FL（光纤 ST）——常见现货为 10BASE-T RJ45 版
- 以太网速率：固定 10 Mbps（半双工/全双工，无自协商，部分固件支持强制全双工）
- 支持协议：DNP3.0 Level 2/3（Outstation）、Modbus TCP Server、IEC 60870-5-104、IEC 60870-5-101（通过串口侧）、FTP、Telnet，部分固件支持 IEC 61850（需授权/新版）
- 内存扩展：板载 Battery-Backed SRAM，标准 8 MB（部分后缀 -16 为 16 MB），掉电保持 >1 年（依赖板上锂电池 CR2032 或机箱电池）
- Boot ROM：固化启动代码，支持远程固件加载/升级 via Enervista D20 Configurator
- 串口资源（通过背板）：继承 D20 CPU 串口资源或扩展（依具体机箱配置，典型 4～7×RS-232/485 隔离串口由 CPU 管理，EME 负责以太网桥接）
- 供电：由 D20/D200 机箱背板供 5 V DC，典型功耗 <3 W
- 状态指示：面板上 PWR（电源）、LINK（以太网链路）、ACT（数据活动）、ERR（故障）LED
- 组态软件：GE Enervista D20 Configurator / D20 Setup 软件，通过串口或以太网配置 IP、协议、内存分区
- 热插拔：支持在 D20/D200 机箱带电状态下插拔（系统识别需数秒，插拔期间以太网通讯短暂中断）
- 工作温度：-20～+60℃（工业级，部分资料标 0～+60℃）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH 无凝露
- EMC/抗扰度：IEC 61000-4系列 Level IV，IEEE C37.90 浪涌（变电站严酷等级）
- 认证：CE、UL、cUL、KEMA 型试
- 尺寸/重量：约 120(H)×35(W)×110(D) mm（单 VME 槽宽），≈0.3 kg
- 配套要求：通常需配 MIC（Media Interface Card）对应接口类型；D20 机箱电源模块需正常供背板 5V
产品介绍
D20 EME 是 GE Multilin D20/ 变电站 RTU 的以太网+内存扩展卡。老款 D20 CPU 原生只有串口（RS-232/485），接 SCADA 得靠 Modem 或前置网关——插上 EME 后直接出 10BASE-T 以太网口，跑 DNP3 IP 或 Modbus TCP 直连站控网或调度数据网，同时把 BB SRAM 从原 CPU 的小容量扩到 8MB/16MB，事件顺序记录（SOE）、历史数据缓存更从容。
和单纯内存扩展版（D20 MEM 无网口）不同，EME 带以太网 MAC 层需配 MIC 媒体卡。坦白讲，现场最容易踩坑的是两点：①部分老 D20 固件不支持 EME 新 Rev，换前要确认 Firmware 兼容或用 Enervista 升库；②电池备份 SRAM 靠机箱或板上电池，旧模块电池耗尽 SOE/暂存数据会丢——换新建议同步查/换锂电池。有一点要注意：10Mbps 固定速率，接现代交换机若端口关闭 10M 自协商可能 Link 不上，需强制交换机端口为 10M Half/Full。
应用场景与行业案例
痛点切入
我在 220kV 站遇过：主控室 D20 RTU 槽位全占满，新增线路测控需加 EME——原订货 EME 是 AC 220V 供电版但站用 DC 110V 屏只供 DC，现场临时加逆变救急。另一次 EME 扩展总线 RS-485 通讯闪断，查是老 EME 背板终端电阻 DIP 开关未拨 ON（末端 EME 须设终端），导致新加 I/O 模块偶发掉线。这类扩展箱看着简单，电源和总线终端两个细节不注意够折腾一下午。
典型场景
- 110kV/220kV 变电站 — 主控室 D20 RTU + 就地继电器小室 EME 扩展 I/O，减少长距离电缆，通过光纤/RS-485 扩展总线连接
- 风电场集控 — 多台 D20 EME 分布各风机塔底采集就地 DI/AI，汇总至升压站 D20 主 RTU
- 工业企业总降变电所 — 老 D20 系统 I/O 扩容，保留原 CPU 投资仅追加 EME 机箱
- 水电厂公用设备 — 闸门/渗漏排水泵房 DI/DO 远程采集，EME 挂主 RTU 下统一 SCADA 监视
- 轨道交通牵引变电所 — 与 D20 主单元配合做分区所远程 I/O 延伸
真实案例
西南某 220kV 变，扩建第 3 条 110kV 出线需加 16 路 DI + 8 路 DO。主控室 D20 主机架满槽，订 D20 EME 4-slot 版（DC 110V 输入，RS-485 扩展总线），安装于就地继电器小室，通过屏蔽双绞（120Ω 终端电阻两端设好）连回主机。插 AI/AO/DI/DO 模块后，Host D20 → Configure → Scan Table 加入新模块地址，下载后 I/O 全绿。老师傅提醒：EME 电源建议独立空开，别跟保护 DC 回路混，防止 I/O 模块启动冲击拉低母线。
